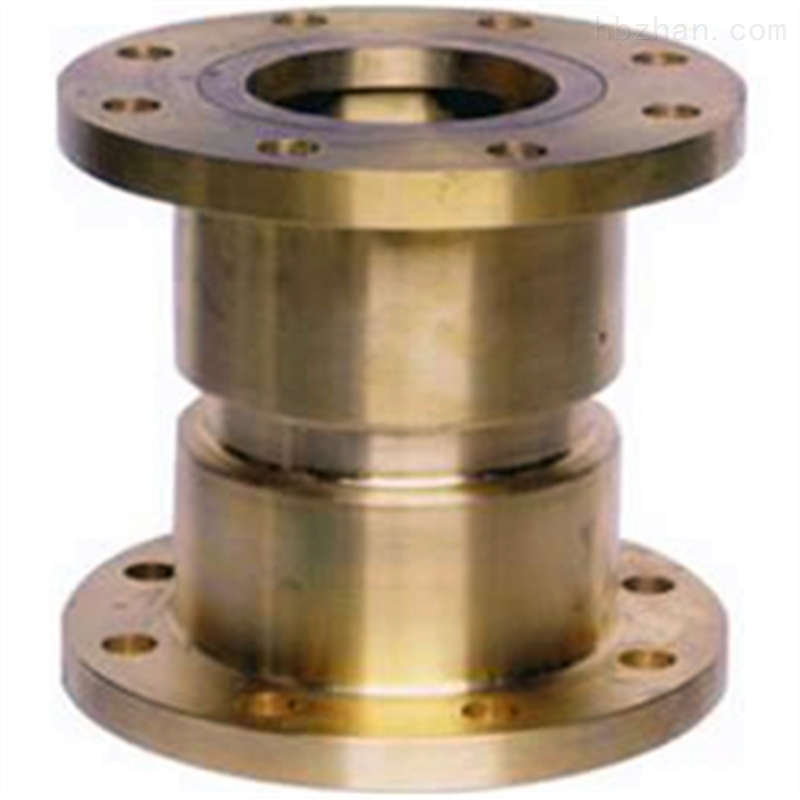

全铜比例式减压阀

全铜比例式减压阀

简要描述:
Y43T全铜比例式减压阀整体全铜内部铜机芯的两大类,阀门利用阀体内部活塞两端截要积不同产生的压力差,改变阀后的压力达到减压的目的,比例式减压阀比例准确,工作平稳,寿命长,适用温度高,即可减动压,又可减静压,水平、垂直安装均可。

更新时间:2021-12-05

访问量:647

厂商性质:生产厂家

生产地址:申弘

品牌申弘加工定制
连接形式法兰材质碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体压力环境常压
工作温度常温流动方向单向
驱动方式手动零部件及配件手轮
形态柱塞式类型直通式
密封形式硬密封式公称通径15-800mm
标准国标

Y43T全铜比例式减压阀 产品说明

比例式减压阀分为2:1、3:1、3:2、5:2等整体全铜和外壳铸铁内部铜机芯的两大类,阀门利用阀体内部活塞两端截要积不同产生的压力差,改变阀后的压力达到减压的目的,比例式减压阀比例准确,工作平稳,寿命长,适用温度高,即可减动压,又可减静压,水平、垂直安装均可。


背景技术:

目前国内定比减压阀既有螺纹联接也有法兰联接,但都是整体安装和拆卸, 活塞和其他零部件都在阀体内部.都是活塞和其他零部件安装在阀 体内部,需整体安装和拆卸的定比式减压阀.检修时必须把整个阀体拆下,不 能实现在线检修。特别是检修完毕后,由于管道应力及热胀冷縮的影响,二次 安装就变得很是费力,不宜安装就位。实用新型内容本实用新型提供一种定比减压阀,解决了现有定比减压阀门结构不合理, 检修时须整体拆卸、费工费时的缺欠。

利用阀内浮动活塞两端不同的截面积压力差从而改变进水与出水的压力状况,达到减压目的,比例式减压阀结构严谨、新颖、运行流畅、体形轻巧、便于安装、减压比例稳定、即减、动压、又减静压、材料采用全铜或不锈钢,适用于清洁水和海水,不怕结垢和锈蚀。


比例范围

1、比例式减压阀2:1

2、比例式减压阀3:1

3、比例式减压阀4:1

4、比例式减压阀3:2

5、比例式减压阀5:2

备注:亦可根据用户的要求设计特殊比例的减压阀。


Y43T全铜比例式减压阀性能指标

型号Y13X-16TY43X-16T
连接方式内螺纹法兰
适用介质水、气
适用温度≤ 90℃
额定工作压力1.6MPa
压力误差±2.5%

主要零件材料:

零件名称材料
阀体铜或不锈钢、铸钢、铸铁
活塞铜或不锈钢
进口压盖铜或不锈钢
出口压盖铜或不锈钢

外形结构图




主要外形尺寸

型号公称压力
PN(MPa)
公称通径
DN(MM)
L
Y43X-10T1.05085
65102
80122
100140
125160
150178
200230
Y43X-16T1.65085
65102
80122
100140
125160
150178
200230


摘要本实用新型公开了一种定比式减压阀,包括阀体、活塞、底座、O形圈、密封环、密封圈,定比减压阀水平安装,阀前压力高压口和阀后压力低压口均设计为螺纹连接,其特征是底座是具有环形槽,活塞具有活塞纵向孔、活塞横向孔,阀体具有阀体纵向孔、排气孔,定比减压阀还包括阀盖和螺栓,底座和阀体之间、阀盖和阀体之间分别用螺栓可拆卸连接。本实用新型底座和阀体分体安装,克服了其他整体安装阀门受管线应力影响检修拆卸后重新安装困难的弊端。安装和拆卸非常便利,可实现在线检修和更换零部件。该阀运行可靠,无噪声,节能,可实现低压、定压输送液体。


安装要求

       (1)减压阀可垂直或水平安装,安装中应注意减压阀进水方向,不可颠倒。

       (2)减压阀前应设计和安装过滤器,以便保护减压阀,延长寿命。安装减压阀之前对管路系统进行冲洗清理,以防止焊渣、氧化皮等赃物流入阀门,影响阀门正常工作。

       (3)减压阀前映射截止阀,一般安装在过滤器前,便于维修时切断水源。为保证产品的正常维护和不间断供水,应采用并联安装方式此时减压阀前后应设置截止阀。

       (4)减压阀前后如何设置压力表,压力表与减压阀门进口或出口端应保持5DN以上距离。

       (5)减压阀出水端可设置软接头便于安装维护。

       (6)减压阀内部为精密组件,运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料,运输、存放及安装时均应远离炽热环境(如电气焊等),防止橡胶过早老化。


订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
