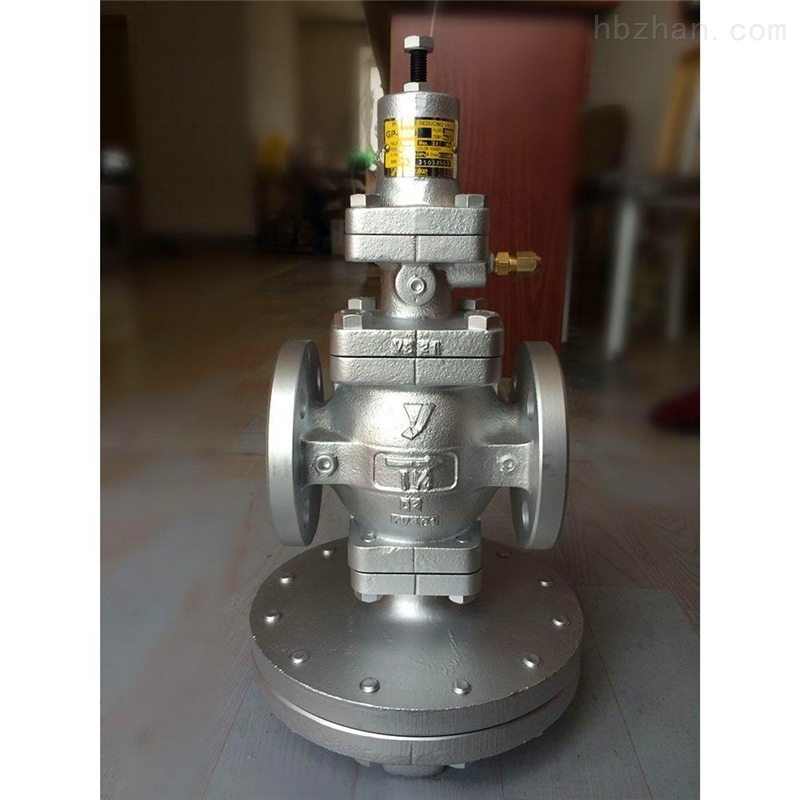

阿姆斯壮先导膜片式蒸汽减压阀

阿姆斯壮先导膜片式蒸汽减压阀

简要描述:
GP-2000阿姆斯壮先导膜片式蒸汽减压阀在其主阀操作部替代活塞, 运用膜片,先导薄膜式进步Cv值,对一次侧压力改变和二次负荷的变动也具有更高的操控功能。

更新时间:2021-12-12

访问量:71

厂商性质:生产厂家

生产地址:SH

品牌申弘加工定制
连接形式法兰材质碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体压力环境常压
工作温度常温流动方向单向
驱动方式手动形态柱塞式
类型直通式密封形式软密封式
公称通径15-800mm标准国标

GP-2000阿姆斯壮先导膜片式蒸汽减压阀 产品说明

本实用新型涉及一种蒸汽减压阀,具体涉及一种先导型双膜片式蒸汽减压阀。曾经,先导式减压阀在其主阀操作部主要是运用活塞, 但随着年代的请求,蒸汽体系的质量不断进步,也请求减压阀具有更高的操控功能。GP-2000蒸汽减压阀在其主阀操作部替代活塞, 运用膜片,先导薄膜式进步Cv值,对一次侧压力改变和二次负荷的变动也具有更高的操控功能。

本实用新型公开了一种先导型双膜片式蒸汽减压阀,该减压阀包含:阀体组件、支架组件、顶盖组件、金属管及阀杆。支架组件底部与阀体组件顶部连接,顶盖组件底部与支架组件顶部连接,金属管的一端与阀体组件连接,该金属管的另一端与顶盖组件连接。阀杆底部为阀杆头,设置在阀体组件内;该阀杆中部为阀杆体,设置在支架组件内;该阀杆上部为顶盖连接体,设置在该支架组件、顶盖组件内。阀杆头直径大于所述阀杆体直径,所述阀杆体直径大于所述顶盖连接体直径。采用双模片结构,橡胶膜片用于密封并进行压力反馈、金属膜片保护橡胶膜片防止被冲击力损坏,提高橡胶膜片性能和寿命;提高减压阀的综合性能。



GP-2000阿姆斯壮先导膜片式蒸汽减压阀特点

  · 大减压比高这20: 1 , 曩昔的两段减压现在用一段即可完成。

  · 因为膜片大,又选用外部检查结构,可以操控安稳的二次侧压力。

  · 因为Cv值大,流量及操控能力的腾跃进步, 比一般的公称通径小 1~2个号码的商品也可运用。

  · 因为阀门为单球形,其密封性进步,渗漏量很少。

  . 可办理0.02MPa以下的低压。

蒸汽减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节螺母的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。按照国家标准,传统的活塞式蒸汽减压阀在蒸汽管路中使用时活塞处会因为高温热胀冷缩引起卡住,而膜片式的蒸汽减压阀的膜片一般都是橡胶,无法承受蒸汽的高温。同时,传统蒸汽减压阀会因为冷凝水积聚造成阀盘开关阻碍。


在其主阀操作部主要是使用活塞, 但随着时代的要求,蒸汽系统的质量不断提高,也要求减压阀具有更高的控制性能。GP-2000蒸汽减压阀在其主阀操作部取代活塞, 使用膜片,先导薄膜式提高Cv值,对一次侧压力变化和二次负荷的变动也具有更高的控制性能。

先导式减压阀在其主阀操作部主要是使用活塞, 但随着时代的要求,蒸汽系统的质量不断提高,也要求减压阀具有更高的控制性能。GP-2000蒸汽减压阀在其主阀操作部取代活塞, 使用膜片,先导薄膜式提高Cv值,对一次侧压力变化和二次负荷的变动也具有更高的控制性能。

多年以来,阿姆斯壮一直孜孜不倦地致力于学习和分享蒸汽系统节能知识,并不断完善相关的蒸汽系统节能产品。作为我们提供的众多的产品系列和服务之一,阿姆斯壮为您提供的自力式减压阀和温控阀产品再次体现了阿姆斯壮为您提供的系统服务保证。


为什么要减压?

要使设备达到安全、高效运行,减压是一个关键的过程,其主要原因为:

(一) 蒸汽锅炉应该在设定压力下操作。低压操作的锅炉比较容易产生湿蒸汽;因此,蒸汽通常在高压产生,然后在使用处减压。

(二) 蒸汽压力越高,比容越小;因此,在制定口径的管路能输送较大的蒸汽量。一般都应采用较小的管路,以高压产生和输送蒸汽,并在使用前再降压比较合适。

(三) 饱和蒸汽的压力和温度是直接相关的。一些设备如灭菌器、高压锅、烘干器等都通过控制压力来控制气温。

(四) 如果蒸汽是用来直接注入热桶中,降低压力将削减汽泡未凝结而逃逸所造成的能源浪费。同时,也能减少噪音。

(五) 如果蒸汽供应压力超过设备限定,就必须减压,否则可能造成设备损坏甚至伤及人员。


GP-2000阿姆斯壮先导膜片式蒸汽减压阀流量系数

流量系数
DN1520253240506580100125150
Cv2.85.58.112172845.560.193.3146186

零部件材料:

零部件材料
零件名称零件材料
阀体、阀盖WCB
阀座2Cr13
阀瓣2Cr13
阀杆2Cr13
膜片1Cr18Ni9Ti
调节弹簧60Si2Mn

性能参数:

性能参数
公称压力(MPa)2.5
壳体试验压力(MPa)3.75
密封试验压力(MPa)2.5
高进口压力(MPa)2.5
出口压力范围(MPa)0.02-1.6
压力特性偏差(MPa)GB12246-1989
流量特性偏差(MPa)GB12246-1989
渗漏量GB12245-1989


外形尺寸表:

DNLHH1D
15147160310185
20154160310185
25160170320210
32180180320210
40200180320255
50230210340255
65250355295320
80310370325350
100350410340380
125400450360455
150450480372500
200500395230600


设计开发制造主要用于控制蒸汽节能效果明显优于常规活塞式减压阀,阀后稳压控制精度可以达到±0.05,性能可靠价格实惠,法兰连接,材质有两种一种是碳钢一种是不锈钢大的膜片提升了减压精度控制,在传统减压阀基础上做了很大的改进,使用更加优异的材料膜片,并大大加大了工作面积,使膜片的反馈精度更高,调压更加稳定。膜片了材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。可用于蒸汽、压缩空气及其它气体的压力控制

调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至上位置(相对低出口压力),然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从步开始重新调整,即只能从低压向高压调。


订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
