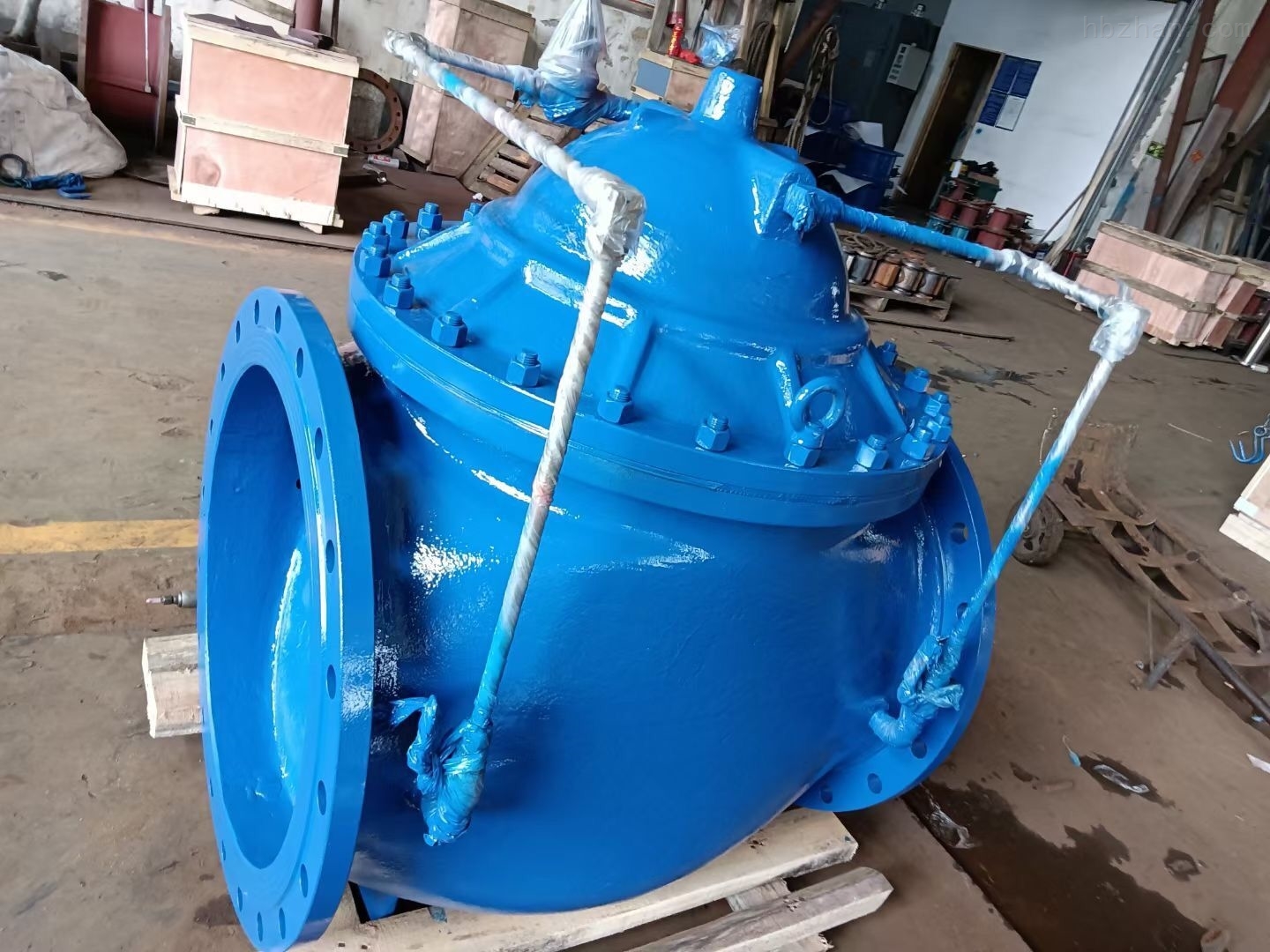

大口径先导式减压阀

大口径先导式减压阀

简要描述:
200X大口径先导式减压阀由主阀、导阀、针型阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。

更新时间:2021-11-23

访问量:996

厂商性质:生产厂家

生产地址:上海申弘阀门有限公司

品牌申弘加工定制
连接形式法兰材质碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体压力环境常压
工作温度常温流动方向单向
驱动方式手动零部件及配件配件
形态隔膜式类型直通式
密封形式软密封式公称通径15-1800mm
标准国标

200X大口径先导式减压阀 产品说明

本实用新型涉及一种大口径先导式减压阀,属于减压阀技术领域。由主阀、导阀、针型阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。200X减压阀是一种利用介质自身能量调节与控制管路压力的水力控制阀。该减压阀通常用于生活给水、消防给水及其他工业给水系统,通过调节减压导阀,控制主阀的出口压力,出口压力不因进口压力的变化而变化,亦不受进口流量的变化而改变,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值以达到减压目的。该阀减压精确, 性能稳定、安全可靠、安装方便,使用寿命长。200X可调式减压阀是一种利用介质自身能量来调节与控制管路压力的智能阀门。用于生活给水、消防给水及其他工业给水系统,通过调节减压导阀,即可调节主阀的出口压力。200X可调式减压阀出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值以达到减压目的。200X可调式减压阀减压精确、性能稳定、安全可靠、安装调节方便,使用寿命长。



1. 型号:200X-16Q

2. 公称压力:1.6Mpa

3. 壳体试验压力:2.4Mpa

4. 密封试验压力:1.8Mpa

5. 适用温度:≤80℃

6. 适用介质:自来水、河水

7. 连接形式:双法兰连接

8. 备注:含Y型过滤器、压力表、截止阀等



背景技术:

随着船舶大型化、功能多样化集成化的发展需求,对船舶冷却海水的需求品质也越来高。目前对于通径在DN200~DN350的大口径减压阀,主要有以下两种结构:

1)、直接作用式减压阀。此类阀门出口压力容易受到进口压力的影响,而船舶管路水压变化较为频繁,因此对阀后用户带来较大的影响。

2)、调节压力阀。此类阀门压力控制较为准确,但在控制压力侧需要有6DN的直管段进行压力采集,对船舶空间需求较大,所以在船舶上适用性较差。

目前常规的先导式阀门,都将先导阀设置在主阀内部,而先导阀是关键结构,其调节性能或密封性能将直接导致阀门控制失效,当先导阀出现故障后,必须打开主阀,而将整个设备拆卸,才能进行维护,这将影响整个用水网络的正常运行。

产品执行标准

1. CJ/T219-2005《水力控制阀》

2. GB/T17241.6-1998《整体铸铁管法兰》

3. GB/T13927-1992《通用阀门 压力试验》

4. GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》



性能特点:
◆结构新颖合理、合理运用液压原理控制论
◆工作平稳可靠、大流量通行
◆阀瓣快开慢闭、无水锤冲击(关闭时间可调)
◆减稳压精度高、调节范围大
◆密封性能好、使用寿命时间长
◆安装维修方便
4.减压阀采用膜片式驱动并具有以下优点:
(1)平稳地止水关闭,而不产生压力波动。
(2)可实现快速灵敏的动作反应。
(3)无运动磨损。
(4)不会因杂质而产生漏水。
(5)对泥砂淤积不敏感。
(6)没有需定期更换的密封件。
(7)不需要润滑。


四、工作原理
当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用在导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。从图片中可以看出,组成这个先导式减压阀主要部件有:1.阀身主体,内部阀瓣,弹簧。图片中的截留口是全关闭的状态,截留口是那个阀轴的   下部靠的那个阀瓣处。从图中能看出,此阀门有三大部分,上阀门腔,有弹簧的就是上阀腔中,中间是阀的内脏部分;截留口以下是下阀腔。
    2.主阀外部配套,组成部分件主要有:先导减压头、铜管两根、针阀一个。在DN200以上较大口径的成品铜管上配套有铜球阀。并另可要求配置压力表。当阀门出口压力降至导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定调节导阀弹簧即可设定出口压力。


200X大口径先导式减压阀主要参数:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6


主要零件:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

导阀

铜合金

微型过滤器

不锈钢


主要连接尺寸:

公称通径DN(mm)

L

A

A1

H

H1

F

20

180

292

136

342

247

116

25

180

292

136

342

247

116

32

180

292

136

342

247

116

40

240

330

155

395

278

170

50

240

330

155

395

278

170

65

250

350

165

405

298

180

80

285

365

175

430

313

210

100

360

410

195

510

350

275

125

400

455

220

560

365

310

150

455

475

230

585

420

355

200

585

530

255

675

450

460

250

650

623

300

730

470

500

300

800

700

340

760

490

580

350

860

840

415

840

526

640

400

960

880

430

910

570

716

450

1075

930

460

1030

610

780

500

1075

980

490

1135

665

830

600

1230

1060

530

1270

725

920

700

1650

1130

560

1460

865

980

800

1750

1230

610

1640

975

1050


本实用新型涉及一种大口径先导式减压阀,包括主阀和先导阀,主阀包括阀体、阀杆和阀盘,安装在阀体顶部的膜片将主阀分隔成上部用于调节压力的上腔和下部用于介质流动的下腔;膜片安装在上压盘和下压盘之间并与阀杆连接,阀杆下部的阀盘与阀体上的阀口相对,套装在阀杆上的回位弹簧其上下端分别顶在上盖和上压盘上;阀体上设有与进液腔相通的前液管和与出液腔相通的后液管,上盖上设有前接头和后接头,前液管与上盖上的前接头密封连接,用于将进液腔内的介质引入上腔;先导阀密封连接在后液管和后接头之间,用于将出液腔内的介质经先导阀引至上腔以调节阀体的出口压力。本实用新型在流量大的前提下,出口调节压力稳定,维修便捷,占用空间少。


安装要求:
安装请参考Y系列可调式减压阀安装要求和以下要求:
◆建议在管网系统中安装排气阀,以便减压阀能稳定工作。
◆安装时应注意阀体箭头标注方向。为方便维护保养,应在减压阀周围留一定空间。
◆进出口压力应不小于0 2Mpa,小于0 2Mpa稳压性能变差(出口压力误差加大)。
调试维护说明
    1.在管网中安装时,应注意水流方向与阀体箭头*。
    2.在阀前   安装Y型过滤器,防止污物进入阀内而影响静压效果。
    3.阀前阀后要安装闸阀以便维修。
    4.针阀开启度为1/4圈,控制阀处于全开位置。
    5.200X先导式减压阀初始运行时减压阀阀前的闸阀应缓慢徐徐开启,不能一举全开。如果发现不减压时。将阀前闸阀关闭,将后水放掉,再徐徐从进口给水,即可减压。
    6.200X可调先导式减压阀调整压力需在静压状态下进行,即阀后闸阀处于关闭状态下进行。将导阀调节螺杆顺时针方向旋转,阀后压力增加逆时针方向旋转阀后压力降低,调好所需压力将锁母坚固。如果调压时超过所需压力值,需将阀后压力降低后,重新由低往高处调。
    7.200X可调先导式减压阀运行中如出现"猎振"现象(周期性开启或关闭)时,应顺时针方向再轻微关小针阀,降低截流口关闭速度,消除"猎振"现象。


订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号,请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如需要了解更多其它阀类产品的信息可以点击减压阀查看。感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务,产品所属水力控制阀型号。
