D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例

D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例

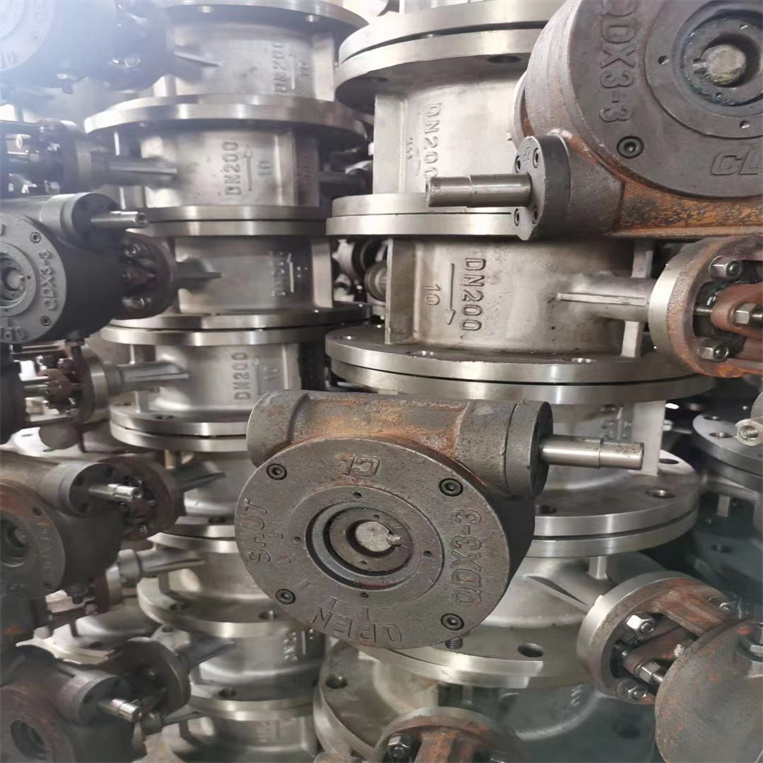

D343H三偏心法兰硬密封蝶阀采用一个“U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。三偏心硬密封蝶阀的选型，看着比球阀简单——无非是口径、压力、温度三样，但实际上最容易出错的地方恰恰在这三样的边界上。装上去能开能关，不等于能用得住。下面按“先看温度、再看压差、最后定驱动与附件"的顺序说。

金属硬密封蝶阀的适用温度上限，主要由密封圈材质与阀体材料共同决定。常见碳钢阀体的硬密封蝶阀，按样本数据适用于 425℃ 以下的介质，蒸汽、热油、烟气管道多用这一档。如果介质有腐蚀性，改用 304 或 316L 阀体后，适用温度上限通常会降低，选择时要按实际材质对应的样本数据来定，不能拿碳钢的温度上限套用在不锈钢阀体上。

低于常温的工况同样要注意。低温下金属收缩量不同，密封面配合会发生变化，样本上标注的适用温度下限要看清，超出范围的工况应另选专用低温阀，不要用常规型号硬顶。

D343H 常见压力等级为 PN10、PN16、PN25、PN40。选型时公称压力不能低于管路设计压力，同时法兰等级必须与管道法兰一致，PN16 的阀配 PN10 的管法兰，螺栓孔位置对不上，现场只能加过渡法兰，既增加泄漏点又拉长安装尺寸。介质为水、油等中性介质时碳钢阀体即可；含酸碱或海洋环境，建议选 304 或 316L。

还有一点常被忽略：蝶阀的密封试验压力与强度试验压力是两回事。常规做法是密封试验按 1.1 倍公称压力、强度试验按 1.5 倍公称压力进行，验收时按合同与技术协议约定的标准执行，不要只凭“打压不漏"就收货。

蜗轮传动的 D343H 适合手动操作、启闭不频繁的场合，大口径时要注意操作扭矩，DN500 以上徒手开关已经很吃力，通常配手轮加齿轮减速。气动的 D643H 适合需要远程或联锁控制的管路，气源中断时的动作要提前定：双作用保持原位，单作用靠弹簧复位，具体是常开还是常闭按工艺安全要求定。电动的 D943H 适合需要精确开度或与自控系统联动的场合。

驱动方式选完还有一层：执行器与阀门的连接法兰标准要匹配，后期单独换执行器时，接口不通用就得加转接件，选型时一并确认比事后补救省事。常见的一套配置是：D343H-16C 阀体（DN100～DN600）+ 蜗轮传动装置 + 不锈钢多层次密封圈 + 柔性石墨填料，用于蒸汽或热油管路时按温度核算；需要远程控制时换成气动执行器并配电磁阀、限位开关与过滤减压阀。把这四项一次列清，报价与交期才准确。三偏心硬密封蝶阀在样本上常写“可作调节流量用"，但这不等于适合长期节流。长期处于小开度时，介质高速冲刷密封面，硬密封圈虽然耐磨，也会逐渐出现内漏；同时小开度下流态不稳定，容易引起管道振动。需要精细调节的场合，应另配调节阀，蝶阀承担切断与粗调，这样分工更稳妥。这一条在蒸汽与含颗粒介质上尤其明显。



一、D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例结构原理：三个"偏心"到底解决什么问题

三偏心蝶阀的核心就是在双偏心基础上增加一个‌角偏心（密封面呈斜锥形）‌，具体：

表格

偏心类型 含义 作用

第一偏心‌ 阀杆轴线偏离蝶板密封面中心 开启瞬间密封面立即脱离，减少初始摩擦

第二偏心‌ 阀杆轴线与阀体通道轴线径向偏移 优化密封面接触轨迹

第三偏心‌ 阀座回转轴线与阀体通道轴线成5°~7°夹角 形成斜锥密封面，关闭时"越压越紧"

核心优势：开启时密封面脱离、关闭时才接触压紧，全程无机械磨损。‌ 关闭瞬间密封面接触并压紧，不像普通蝶阀那样全程摩擦，这是它寿命长、零泄漏的根本原因。

二、D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例选型经验：最容易踩的坑



1. 工况匹配是

普通水/蒸汽管线‌：WCB碳钢阀体 + 堆焊硬质合金密封面，够用且经济

强腐蚀介质（硫酸、盐酸等）‌：必须上316L不锈钢甚至双相钢（2205/2507），密封面配PTFE

高温工况（>425℃）‌：选耐高温钢310S，注意密封面材质要匹配，普通石墨填料扛不住

口径选择‌：DN40~DN3000都有，但大口径（DN800以上）对加工精度要求，小厂基本做不好

2. 压力等级别选低了

常规选PN16/PN25，高温蒸汽管线建议PN40

注意法兰标准对应：GB/T9113（国标法兰），压力温度按GB/T12224

3. 驱动方式要提前想好

手动/蜗轮‌：小口径、低频操作够用，操作省力

气动‌：响应快（≤3秒），适合频繁启闭和自动化

电动‌：对接PLC、DCS自控系统，调节精度高，适合需要联锁控制的场合

务必配手动操作机构‌：断电/信号异常时能紧急操作



D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例产品特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U"型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U"型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

采用标准

设计标准 :GB/T12238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999



D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例技术参数

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～600℃ 不锈钢-40℃～600℃

主要零件材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

外形结构图



D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例主要外形尺寸PN0.6～1.0MPa

公称通径		结构长度 标准值	外形尺寸（参考值)				连接尺寸(标准值)				重量 (kg)
			H	H1	A1	B1	PN0.6MPa		PN1.0MPa
毫米	英寸	L					D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	110	4-14	125	4-18	11
65	21/2	46	115	625	245	72	130	4-14	145	4-18	12
80	3	49	120	645	245	72	150	4-18	160	8-18	14
100	4	56	138	675	355	92	170	4-18	180	8-18	16
125	5	64	164	715	355	92	200	8-18	210	8-18	26
150	6	70	175	800	355	92	225	8-18	240	8-22	28
200	8	71	208	850	250	170	280	8-18	295	8-22	44
250	10	76	243	925	250	170	335	12-18	350	12-22	68
300	12	83	283	1035	450	220	395	12-22	400	12-22	85
350	14	92	310	1070	450	220	445	12-22	460	16-22	121
400	16	102	340	1190	450	220	495	16-22	515	16-22	140
450	18	114	380	1250	650	280	550	16-22	565	20-26	190
500	20	127	410	1290	650	280	600	20-22	620	20-26	260
600	24	154	470	1455	850	380	705	20-26	725	20-30	380
700	28	165	550	1585	850	380	810	24-26	840	24-30	450
800	32	190	640	1700	1250	380	920	24-30	950	24-33	650
900	36	203	710	1965	1250	380	1020	24-30	1050	28-33	830
1000	40	216	770	2015	1250	380	1120	28-30	1160	28-36	1050
1200	48	254	890	2250	1250	380	1340	32-33	1380	32-39	1400

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货

D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例主要外形尺寸PN1.6～2.5MPa

公称通径		结构长度 标准值	外形尺寸（参考值）				连接尺寸(标准值)				重量 (kg)
			H	H1	A1	B1	PN1.6MPa		PN2.5MPa
毫米	英寸	L					D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	125	4-14	125	4-18	11
65	21/2	46	115	625	245	72	145	4-14	145	8-18	12
80	3	49	120	645	245	72	160	8-18	160	8-18	15
100	4	56	138	675	355	92	180	8-18	190	8-22	17
125	5	64	164	715	355	92	210	8-18	220	8-26	27
150	6	70	175	800	355	92	240	8-22	250	8-26	29
200	8	71	208	850	250	170	295	12-22	310	12-26	45
250	10	76	243	925	250	170	355	12-26	370	12-30	69
300	12	83	283	1035	450	220	410	12-26	430	16-30	86
350	14	92	310	1070	450	220	470	16-26	490	16-33	122
400	16	102	340	1190	450	220	525	16-30	550	16-36	141
450	18	114	380	1250	650	280	585	20-30	600	20-36	191
500	20	127	410	1290	650	280	650	20-33	660	20-36	260
600	24	154	470	1455	850	380	770	20-36	770	20-39	380
700	28	165	550	1585	850	380	840	24-36	875	24-42	450
800	32	190	640	1700	1250	380	950	24-39	990	24-48	650
900	36	203	710	1865	1250	380	1050	28-39	1090	28-48	830
1000	40	216	770	2015	1250	380	1170	28-42	1210	28-56	1050
1200	48	254	890	2250	1250	380	1390	32-48	1420	32-56	1400

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货





三、D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例安装经验：90%的泄漏问题出在这里

关键要点：

法兰面与密封垫必须对齐‌，螺栓‌交叉均匀拧紧‌，绝不能一侧拧死再拧另一侧

拧紧力不均匀 → 垫片凸起 → 卡住蝶板 → 阀杆泄漏（这是最常见的安装故障）

阀门放入两片法兰之间时，先穿螺栓略微拧紧，‌校正法兰盘平面度‌后再正式紧固

确保阀门在法兰中有足够活动空间，蝶板要能从0°到90°全程自由转动

装完必须试压‌，先检查密封再投用

安装位置：

可以任意角度安装（水平、垂直均可），但电动/气动执行器要预留操作和维修空间

焊接管道时，焊缝冷却后再装阀门，防止热变形损坏阀体

四、D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例使用维护经验

日常维护

表格

项目 频次 要点

传动部位检查 每月/每季度 频繁启闭的要勤查，加润滑脂

密封面检查 每次检修 硬密封面磨损到一定程度需更换密封圈

阀杆轴套 定期检查 上下轴套防磨损粘连，是易损件

螺栓复紧 投用后第一周 法兰螺栓因温度/压力变化会松动，需复紧

密封圈更换

密封圈由压板夹在蝶板上，设计上就是为了方便更换

更换时注意蝶板密封面的清洁和新密封圈的贴合度

寿命参考

正规产品连续启闭可达‌60000次以上‌无损伤

硬密封结构不存在橡胶老化、冷流问题，比软密封寿命长得多

实际案例：高温蒸汽管线PN25工况运行3个月零渗漏；高炉煤气管道DN1000连续运行3年无泄漏



五、D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例材质选择速查

表格

阀体材质 适用场景 温度上限

WCB（碳钢） 水、油、蒸汽、非腐蚀气体 ≤425℃

CF8/304 一般腐蚀介质、硝酸类 ≤200℃

CF3M/316L 醋酸、弱酸碱 ≤200℃

310S 高温工况 更高

双相钢2205/2507 强腐蚀、海水、氯离子环境 视具体

衬PTFE/F46 强酸强碱 受限于衬里温度

六、D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例常见问题与应对

表格

问题 原因 处理

关闭后仍有渗漏 密封面有杂质/损伤/螺栓不均 清洁或更换密封面，重新均匀紧固

启闭卡滞 安装不正/轴套磨损 校正安装位置，更换轴套

操作扭矩过大 填料压得太紧/润滑不足 适当调整填料，加润滑

密封面早期磨损 选型不当（工况超出设计范围） 重新评估工况选更高规格产品



七、D343H蜗轮三偏心法兰硬密封蝶阀操作应用案例经验总结（一句话版）

三偏心蝶阀"三分靠选型、七分靠安装"。‌ 选型时工况吃透（温度/压力/介质/口径），安装时法兰对齐、螺栓均匀、试压验证，日常维护重点盯传动和密封面，基本就能做到长期零泄漏稳定运行。另外，小厂工艺不成熟的产品密封面贴合度差，半年就可能磨漏，选有多年工艺积淀、能覆盖全规格的实体生产厂比单纯比价更重要。
