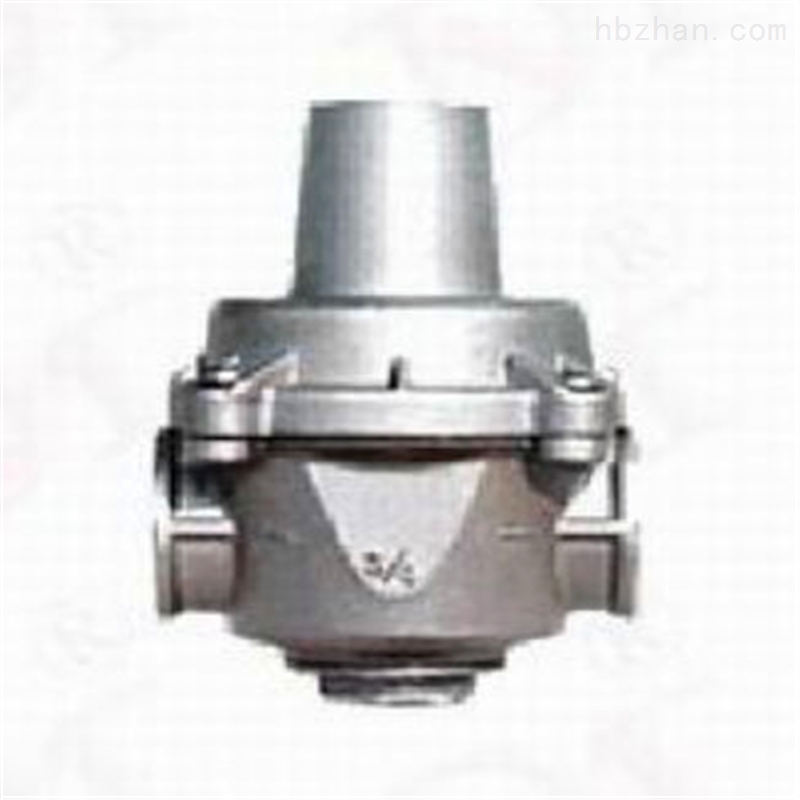

不锈钢支管减压阀

不锈钢支管减压阀

简要描述:
AD型不锈钢支管减压阀产本系列减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。

更新时间:2021-12-07

访问量:2443

厂商性质:生产厂家

生产地址:sh

品牌申弘加工定制
连接形式螺纹材质碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体压力环境常压
工作温度常温流动方向单向
驱动方式手动零部件及配件阀杆
形态柱塞式类型二通式
密封形式软密封式公称通径15-800mm
标准国标

AD型不锈钢支管减压阀 产品说明

产本系列减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。本实用新型属于阀门技术领域,涉及一种减压阀,特别是一 种可调式减压阀。


背景技术:

在输送液体的管道上,特别是高层建筑的输水管道,为控制 和平衡管道中液体的压力,通常需要配装减压阀。现有的减压阀包括阀盖和阀体,阀体中设有阀芯,阀体中 部设有上下相接的大小圆孔,阀芯下部设有弹簧。大圆孔的边缘 设置环形凸台;小圆孔中部设有环形凹槽,凹槽中设有突出小圆 孔表面的环形橡胶密封圈。阀体左右两侧分别设有进水口,进水口设置在阀体中下部,出水口设置在阀体中上部。阀芯一端设置 弹簧座,阀芯中部设有圆台,圆台的下部设有环形凹槽,凹槽内 设有环形密封橡胶圈。

这种简易的减压阀虽然能根据进口压力变化自动调节出出口 的压力,但由于不能调节弹簧的弹力,因此,自动的调节的范围小。由于阀芯的结构设计不合理,在水压变化时不能很好的上下 运动,灵敏度偏低。其他的可调式的减压阀也都没有对弹簧进行 调节的结构,也存在上述的问题。



选用标准:

上海申弘阀门有限公司主营阀门有:减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀减压阀是通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定的自动阀门。

1、在给定的弹簧压力级范围内,使出口压力在zui大值与zui小值之间能连续调整,不得有  卡阻和异常振动;

2、对于软密封的减压阀,在规定的时间内不得有渗漏;对于金属密封的减压阀,其渗漏  量应不大于zui大流量的0.5%;

3、出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于 10%;

4、进口压力变化时,直接作用式的出口压力偏差不大于 10%,先导式的不大于5%;

5、通常,减压阀的阀后压力应小于阀前压力的 0.5 倍;

6、减压阀的应用范围很广,在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质  的设备和管路上均可使用,介质流经减压阀出口处的量,一般用质量流量或体积流量 表示;

7、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质;

8、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质;

9、先导活塞式减压阀,适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质,  若用不锈耐酸钢制造,可适用于各种腐蚀性介质;

10、 先导波纹管式减压阀,适用于低压、中小口径的蒸汽、空气等介质;

11、 先导薄膜式减压阀,适用于低压、中压、中小口径的蒸汽或水等介质;

12、 减压阀进口压力的波动应控制在进口压力给定值的 80%~105%,如超过该范围,减压前期的性能会受影响;

13、 通常减压阀的阀后压力应小于阀前压力的 0.5 倍;

14、 减压阀的每一档弹簧只在一定的出口压力范围内适用,超出范围应更换弹簧;

15、 在介质工作温度比较高的场合,一般选用先导活塞式减压阀或先导波纹管式减压阀;

16、 介质为空气或水(液体)的场合,一般宜选用直接作用薄膜式减压阀或先导薄膜式 减压阀;

17、 介质为蒸汽的场合,宜选用先导活塞式或先导波纹管式减压阀;

18、 为了操作、调整和维修的方便,减压阀一般应安装在水平管道上。


AD型不锈钢支管减压阀基本性能

      (1) 减压阀调压范围:它是指减压阀输出压力P2的可调范围,在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

(2) 减压阀压力特性:它是指流量g为定值时,因输入压力波动而引起输出压力波动的特性。输出压力波动越小,减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

      (3) 减压阀流量特性:它是指输入压力—定时,输出压力随输出流量g的变化而变化的持性。当流量g发生变化时,输出压力的变化越小越好。一般输出压力越低,它随输出流量的变化波动就越小。


主要零件材料:

零件名称

零件材料

阀体

铜合金

阀盖

铜合金

阀瓣

铜合金

O型圈

橡胶

密封圈

橡胶

膜片

夹织物橡胶

调节弹簧

60Si2Mn

调节螺栓

2Cr13


主要技术参数和性能指标:

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.05-0.55

0.05-0.8

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)△P2G

GB12244-1989

渗漏量

0

工作温度

0℃-80℃

*.壳体试验不包括膜片、顶盖。

流量系数(Cv):

DN

15(1/2")

20(3/4")

25(1")

32(1-1/4")

40(1-1/2")

50(2")

Cv

1

2

3

5

8

14

连接尺寸:

DN

G

L

H

H

P2*≤0.55MPa

P2*≤0.8MPa

15(1/2")

G1/2"

65

75

90

35

20(3/4")

G3-4"

75

85

100

35

25(1")

G1"

90

3

115

46

32(1-1/4")

G1-1/4"

105

130

150

55

40(1-1/2")

G1-1/2"

120

155

175

65

50(2")

G2"

140

175

195

75

*:P2表示出口压力



在上述的可调式减压阀中,所述的调节机构包括固连在阀体 上的调节座和调节螺母,该调节螺母插接在调节座的端口处并通 过螺纹相连接,上述的弹簧一端伸入到调节座中并顶在调节螺母 上。转动调节螺母,顶在调节螺母上的弹簧会被压缩或者反向伸 长,将弹簧调节成所需要的弹力。

安装

  1、为了操作和维护方便,该阀一般直立安装在水平管道上。

  2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。

  3、为了防止阀后压力超压,应在离阀出口不少于4M处安装一个减压阀。



  它用于支管减压,可供水压力分配更加均衡,避免部分供水点超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统中可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。本类阀门在管道中一般应当水平安装。在上述的可调式减压阀中,所述的阀体内具有限制活塞行程 的挡肩。通过挡肩来限制活塞的行程,从而限定了阀芯和密封面 的最大的分开距离。



订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。 产品所属感谢您访问我们申弘阀门的如有任何 疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
