对焊式金属硬密封蝶阀

简要描述：

D363H对焊式金属硬密封蝶阀包括阀体、阀轴、安装于阀轴上的阀板以及设置于阀板与阀体之间的密封副，所述密封副的密封圈安装在阀板的支承台阶上，密封圈通过压板轴向固定；所述密封副的密封面为圆锥面，

更新时间：2020-08-02

访问量：3589

厂商性质：生产厂家

生产地址：SH

在线询价联系我们

产品介绍：

品牌	申弘	加工定制	是
连接形式	焊接	材质	碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质	水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体	压力环境	常压
工作温度	常温	流动方向	双向
驱动方式	手动	零部件及配件	阀体
形态	碟式	类型	二通式
密封形式	硬密封式	结构形式	斜板式

对焊式蝶阀金属硬密封蝶阀电动对焊式蝶阀气动对焊式蝶阀手动对焊式蝶阀三偏心蝶阀

【产品型号：D363H】

D363H对焊式金属硬密封蝶阀产品说明：

D363H/W系列对焊蝶阀是我厂引进能够*技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。金属硬密封蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.金属硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。金属硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则呈全开状态。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

工作原理：

对焊蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于*开启位置时，蝶板厚度是介质流经阀体时*的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

用途
D363H对焊式硬密封蝶阀适用于食品．医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑。供排水管道上作调节流量和截断流体装置。蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质。

主要特点
1、结构紧凑、体积小、重量轻、操作灵活、使用方便
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏
3、此阀无法兰，以管道和保霸包扎带来很大方便和美观
4、具有耐高温、高压耐腐蚀、耐磨损等特点
传动型式：蜗轮传动、气动传动、电动传动

采用标准
焊接尺寸：GB12224; ANSI B16.25; DIN2559
结构长度：GB/T12221-1989; API609
压力试验：GB/T13927-1992; API598

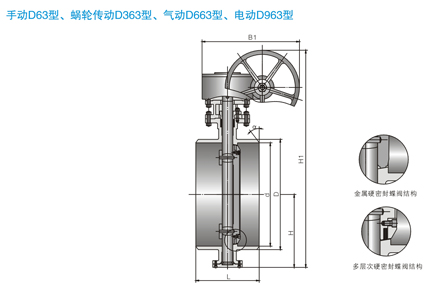

D363H对焊式金属硬密封蝶阀系列外形尺寸

公称压力									PN0.6
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610

外形尺寸

公称压力									PN1.0
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

外形尺寸

公称压力									PN1.6
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328

D363H外形尺寸

公称压力									PN2.5
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

外形尺寸

公称压									PN4.0
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	392	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	16	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720

注：焊接蝶阀尺寸可安装客户要求尺寸加工。

本实用新型公开了一种三偏心阀板密封蝶阀，包括阀体、阀轴、安装于阀轴上的阀板以及设置于阀板与阀体之间的密封副，所述密封副的密封圈安装在阀板的支承台阶上，密封圈通过压板轴向固定；所述密封副的密封面为圆锥面，该圆锥面的圆锥角β为25°－32°，所述圆锥面的中心线与阀体中心线之间的夹角α为8°－12°。采用本实用新型的三偏心阀板密封蝶阀能保证密封效果，提高使用寿命。引进*技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。D363H对焊式硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。D363H对焊式硬密封蝶阀适用于供热管道，输油、输气管道等主要工业管道阀门，此设计使阀门为高温、防火理想硬密封蝶阀。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
