斯派莎克串联减压阀组

斯派莎克串联减压阀组

简要描述:
DP17斯派莎克串联减压阀组主要用于减压阀上下游的减压比 较高时,而所选控制系统的调节比比较小,例如这种减压阀的最大减压比的建议值为10:1蒸汽减压阀开启前,必须完全前后截止阀,等汽水分离器或集水管上的疏水阀排尽冷凝水后,再缓慢开启截止阀,消除热应力和膨胀吸收。

更新时间:2021-12-14

访问量:37

厂商性质:生产厂家

生产地址:SH

品牌申弘加工定制
连接形式法兰材质碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体压力环境常压
工作温度常温流动方向单向
驱动方式手动零部件及配件阀杆
形态柱塞式类型直通式
密封形式软密封式公称通径15-800mm
标准国标

 DP17斯派莎克串联减压阀组 产品说明

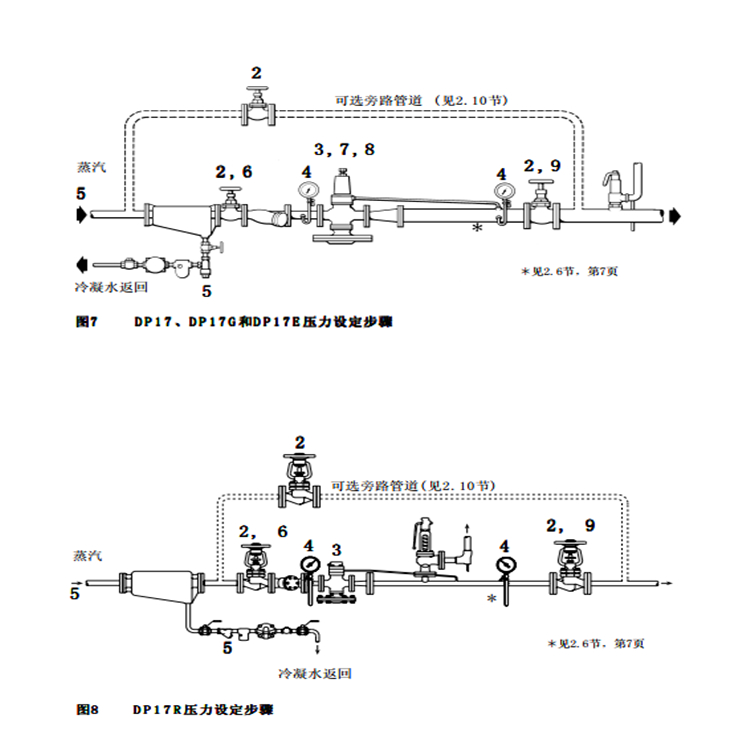

蒸汽减压阀的操作必须仔细阅读,摘要本实用新型涉及一种中低压减压阀组,包括截止阀、减压阀和安全阀,所述的进口连接管路通过截止阀与过滤器的进口连接,过滤器的出口经减压阀和截止止回阀与出口连接管路,出口连接管路上安装有安全阀,进口连接管路和出口连接管还并接有旁通管,旁通管上安装有旁通截止阀。本实用新型将截止阀、过滤器以及减压阀和截止止回阀连接在进口连接管和出口连接管,集成化程度高,结构紧凑。本实用新型可模块化生产,生产简便,其进口连接管和出口连接管与现场管路连接,现场安装方便,大幅度提高了现场安装效率,缩短安装周期。本实用新型在进口连接管路和出口连接管还并接有旁通管,通过旁通管上的旁通截止阀,便于维修及不间断工作。


串联减压站, 主要用于减压阀上下游的减压比 较高时,而所选控制系统的调节比比较小,例如这种减压阀的最大减压比的建议值为10:1蒸汽减压阀开启前,必须完全前后截止阀,等汽水分离器或集水管上的疏水阀排尽冷凝水后,再缓慢开启截止阀,消除热应力和膨胀吸收。

假设需要将压力从25bar减压到1bar, 一级减压阀需要将压力从25bar减压到5bar, 其减压比为5:1; 二级减压阀需要将压力从5bar减压到1ar, 其减压比也是5:1。这样串联的减压站可降低减压阀进出口的压差, 降低流速,稳定控制系统的压力。

如果不采用串联减压站,仅使用一台减压阀, 则会产生: 压差大,为保证蒸汽流量,蒸汽流速快,引起系统的震荡和噪音。另外,也容易产生汽蚀,损害阀芯阀座, 降低减压阀的寿命。蒸汽减压阀开启前,必须完全前后截止阀,等汽水分离器或集水管上的疏水阀排尽冷凝水后,再缓慢开启截止阀,消除热应力和膨胀吸收。


运行操作:

1)要避免存留脏物、杂物进入蒸汽减压阀减压保障系统。新建或者改造工程的减压系统管网,很可能遗留沙粒、麻丝、杂物。投运前,一般都应进行水冲洗,满足清洁要求后,最后装上蒸汽减压阀和过滤器滤芯,这样才能避免杂物流入减压阀,杜绝减压阀卡芯现象。在系统进入工作后,保障减压系统的水流畅通与否,与设置在系统上的过滤器流通能力关系密切,如滤芯被杂物严重吸附,则会影响减压阀的工作,为此必需对过滤器进行定期检查,及时清除污秽。实践表明这项工作2至3个月必须进行一次,有些可调式(弹簧式、薄膜式)减压阀,其主阀或者导阀自身设置过滤器,同样需要定期拆洗滤芯。

2)1用1备的蒸汽减压阀组应定期轮换工作。设计时减压阀应两套并列安装(1用1备)。减压通路两侧都辅以波纹管密封截止阀,可启闭任一减压通道,为使并列的两套减压阀通道能正常工作,常规一个月轮流交换一次,搁置时间过长减压通道死水结垢,减压元件阀芯会卡住失效。

3)注意蒸汽减压阀的减压保障系统。无论选用比例式还是可调式减压阀,其减压比P1∶P2不宜选择过大,一般应控制在10∶1之内。超过这个范围易产生气蚀现象,损坏阀件,产生啸叫噪音。有些活塞式减压阀,制造厂在其阀体上加工一个直径1.5mm左右的小孔,其功能是让阀芯运动时起到透吸气作用,维护管理时应注意千万不要将小孔塞住,否则影响减压阀的正常运行。

4)加强蒸汽减压阀保障系统的管理,要注意观察减压阀本身的工作动态。阀前、阀后压力数值接近,表明减压阀本身已存在故障。即活塞式减压阀的阀芯与阀体间的平面密封橡胶件损坏;薄膜式可调型减压阀主阀膜片有裂痕及导阀连通管堵塞,造成减压阀减压作用削弱或者失效。




DP17斯派莎克串联减压阀组主要技术参数:


公称压力
PN25
PMA最高允许压力
25bar g @ 120℃
TMA最高允许温度
232℃
TMI允许温度
-10℃
PMO最大工作压力*
17bar g
TMO最大工作温度
DP17       232℃
DP17G      120℃
TMIO工作温度
0℃
出口压力范围(barg)
0.2-1.7
最高冷态测试压力
38bar g
四、斯派莎克蒸汽减压阀 主要零件材料:
零件名称
零件材料
阀体 阀盖
WCB
阀座
2Cr13
阀瓣
2Cr13
阀杆
2Cr13
膜片
316
调节弹簧
60Si2Mn
主阀弹簧
50CrVA

五、流量系数(Cv)


DN
15
20
25
32
40
50
65
80
100
125
150
Cv
2.8
5.5
8.1
12.0
17.0
28.0
45.5
60.1
93.3
146
186


连接尺寸:

DN
L
H1
H
D
15
147
221
133
185
20
154
224
136
185
25
160
235
145
207
32
180
236
156
207
40
200
238
176
255
50
230
246
183
255
65
250
295
200
320
80
310
323
230
350
100
350
340
263
380
125
400
359
306
455
150
450
375
330
500


减压站中的减压阀应根据管道上、下游压力和蒸汽流量选择口径大小,一般减压阀最少比上游管道小一个口径,其他管道件如汽水分离器、过滤器、截止阀等应与管道同口径,如有需要,减压站可安装旁通阀以备紧急情况使用,旁路阀应安装在减压阀上方与减压阀同口径。

减压阀串联

如果减压比超过10:1,应使用2个减压阀串联以获得准确的压力控制。

注意事项

 (1)不要随意拆卸减压阀,否则可能会影响减压阀的正常使用效果。

 (2)在配管前,进行管路清洗,去除其中的异物和锈层,否则可能造成机器故障。

(3)在减压阀的进口前安装一个过滤器(滤网为100目或相当的)。否则将影响      阀的性能,无法实现正确的压力控制。

(4)在减压阀后安装一个安全阀。否则会由于意外过压,不能进行安全报警,并且会对设备造成损坏。

(5)在减压阀前后各安装一块压力表。否则将影响正常的压力设定和控制。

(6)在减压阀前安装一只蒸汽疏水阀,防止凝结水积聚。否则将造成凝结水无法及时排放,影响阀的性能或者造成其他不良后果。

(7)当安装快速开关阀时(例如电磁阀),与减压阀的距离至少3米。否则可能由于压力波动太快,造成减压阀无法实现正常的减压功能或大大缩短减压阀的使用寿命。

(8)在两级减压系统中,两个减压阀之间的距离zui少3米,否则可能影响正常使用,无法实现正常的减压。

(9)按照流体的流向,正确进行安装,否则可能影响正常使用。

(10)不允许在减压阀上放置重物或对其进行扭转和剧烈的震动,否则可能产生机器故障。

(11)垂直向上安装减压阀;安全阀设定压力应略高于减压阀后的压力,一般高出10%或者0.07MPa;

(12)当减压比很大时,应安装多级减压器以保证管道中的流速≤30m/s。为了能容易的拆卸和更换减压阀,在其上下均应该预留足够的空间。


斯派莎克蒸汽减压阀操作须知

  警告  (1)不许用裸手直接接触阀体,否则可能造成烫伤。

  注意

 (1)在操作前,应首先关闭减压阀前截断阀,并利用旁路去除全部异物和铁锈,否则可能造成减压阀故障,无法正常工作。

(2) 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力,引起安全阀起跳。

(3) 当调整压力时,慢慢地轻动调整螺丝,不当的调整操作可能行成水击或砰砰作响声等,对减压阀或其他设备造成损坏。

(4) 管线中的凝结水要完全排除,当长时间不用时,应关闭减压阀前后的截止阀。(管路中产生的铁锈可能造成故障)

(5) 对于带手柄的型号,确实需要进行手动操作时,应首先按下手柄,再进行转动调整;此时,不可用力过大或转动过快,以免损坏手柄。


订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
