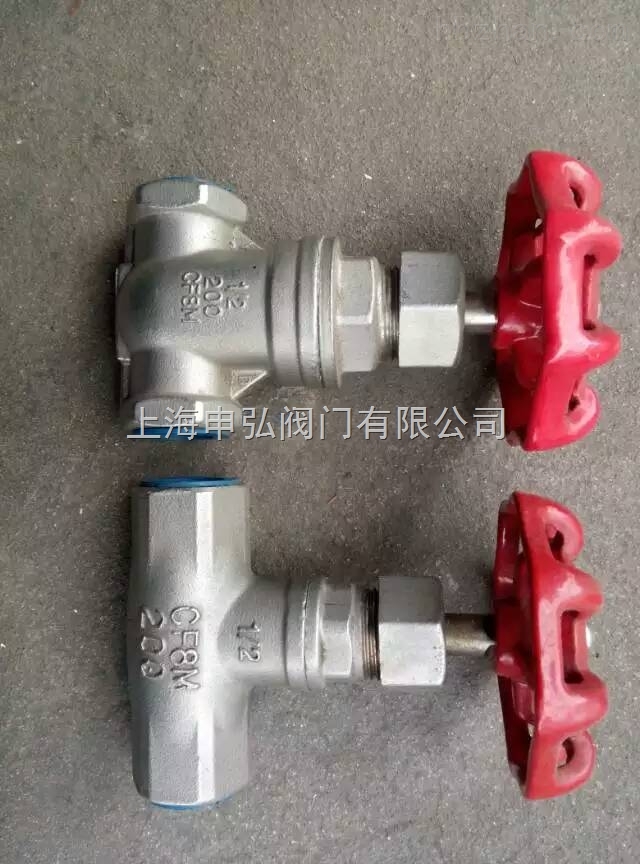

不锈钢丝扣闸阀

不锈钢丝扣闸阀

简要描述:
Z11H不锈钢丝扣闸阀采用以下结构全径或缩径明杆支架式(OS&Y)自定心压板压套式螺栓连接、缠绕垫片密封式阀盖;螺纹连接、

更新时间:2020-02-17

访问量:2600

厂商性质:生产厂家

生产地址:SH

品牌申弘加工定制
连接形式螺纹材质碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体压力环境常压
工作温度常温流动方向单向
驱动方式手动零部件及配件阀杆
形态针式类型直通式
密封形式硬密封式公称通径15-100mm
标准021-59260058

Z11H不锈钢丝扣闸阀产品说明:

有三种阀盖设计形式。*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖螺纹连接,内压自密封环密封。

设计结构与说明特征
Z11Y锻钢闸阀的设计与API602,BS5352和ASME B16.34。检验与测试按API598,标记按MSS-SP-25。采用以下结构全径或缩径明杆支架式(OS&Y)自定心压板压套式螺栓连接、缠绕垫片密封式阀盖;螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖整体式上密封座承插端符合ASME B16.11螺纹连接端(NPT)符合ANSI/ASME B1.20.1

Z11H不锈钢丝扣闸阀产品零部件材料

Z11H 型 PN25~PN160 钢制内螺纹楔式闸阀零部件材料
型号材料
阀体、阀盖、闸板闸杆密封面填料
Z11H-25碳素钢铬不锈钢铬不锈钢或碳钢堆焊硬质合金石棉石墨或柔性石墨
Z11H-40
Z11H-63
Z11H-100锻钢锻钢铬不锈钢-
Z11H-160
Z11Y-25碳素钢铬不锈钢铬不锈钢或碳钢堆焊硬质合金石棉石墨或柔性石墨
Z11Y-40
Z11Y-63
Z11Y-100
Z11Y-160
Z11Y-25I铬钼钢耐热钢或铬不锈钢铬钼钢堆焊硬质合金石棉石墨或柔性石墨
Z11Y-40I
Z11Y-63I
Z11Y-25P铬镍钛不锈钢铬镍钛不锈钢铬镍钛钢堆焊硬质合金柔性石墨或聚四氟
Z11Y-40P
Z11Y-63P
Z11Y-100P
Z11Y-160P

钢制内螺纹楔式闸阀主要性能参数
型号PN工作压力 / MPa适用温度 / ℃适用介质
Z11H-25252.5≤425水、蒸汽、油品
Z11H-40404.0
Z11H-63636.3
Z11H-10010010≤450
Z11H-16016016
Z11Y-25252.5≤425水、蒸汽、油品
Z11Y-40404.0
Z11Y-63636.3
Z11Y-10010010
Z11Y-16016016
Z11Y-25I252.5≤550蒸汽、油品
Z11Y-40I404.0
Z11Y-63I636.3
Z11Y-25P252.5≤150弱腐蚀性介质
Z11Y-40P404.0
Z11Y-63P636.3
Z11Y-100P10010.0
Z11Y-160P16016.0
 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)
DNRc / inLDHH1D0重量/ kg
15Rc ½90342082291203.5
20Rc ¾100442442751405.7
25Rc 1110482612961606.9
32Rc 1¼120562703101608.5
40Rc 1½1356430435220012.3
50Rc 21557531837724030

PN25~PN160 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)

DNRc / inLDHH1D0重量 / kg
15Rc ½80341421551001.9
20Rc ¾90401451601002.0
25Rc 1100501641861203.3
32Rc 1¼120581872161404.8
40Rc 1½130662152501606.7
50Rc 2140782442761809.6

钢制内螺纹楔式闸阀:手动 、内螺纹连接、明杆楔式单闸板闸阀,Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金,公称压力 PN25~PN160,阀体材料为碳素钢(Z11H-25~63 Z11Y-25~160)、锻钢(Z11H-100~160)、铬钼钢(Z11Y-25I~63I)、铬镍钛不锈钢(Z11Y-25P~160P)的闸阀。

订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。产品所属闸阀选型,感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
