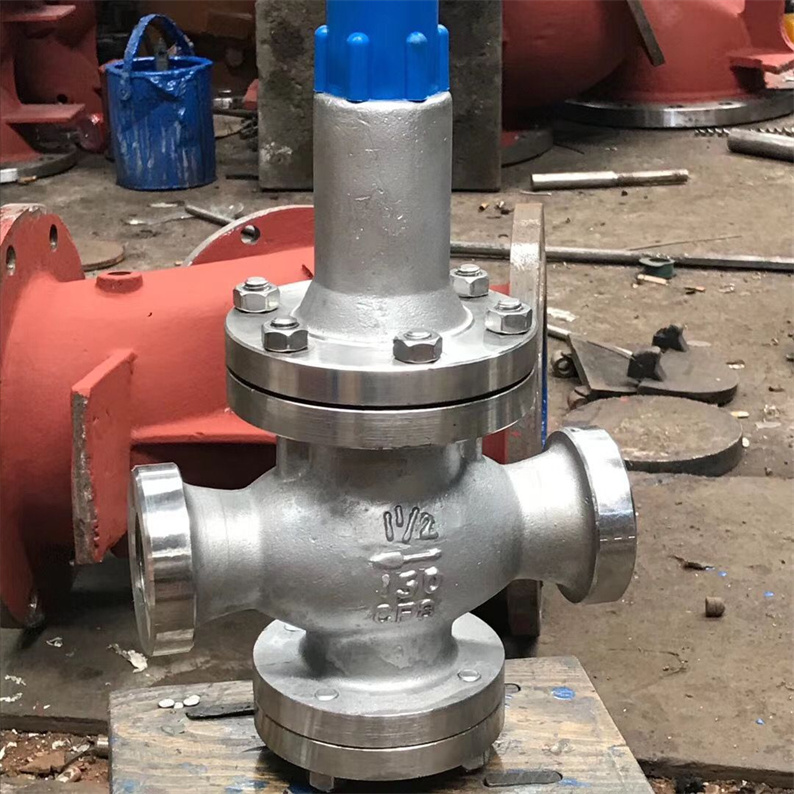

Y12F-64P矿用井下内螺纹水减压阀应用案例
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。减压阀作为一种重要的压力控制设备，在工业、化工、医疗等多个领域有着广泛应用。为了确保其安全性和可靠性，减压阀螺纹的设计和制造必须遵循严格的标准规范。
Y12F-64P矿用井下内螺纹水减压阀应用案例
一、螺纹类型与尺寸
减压阀螺纹通常采用国际标准的管螺纹，如NPT（美国标准锥管螺纹）或BSPT（英国标准锥管螺纹）。这些标准规定了螺纹的牙型、直径、螺距等关键参数，以确保不同厂家生产的减压阀能够互换使用。
二、螺纹公差与配合
为了确保减压阀螺纹的密封性和连接强度，螺纹的公差和配合也是非常重要的。相关标准规定了螺纹的中径、小径、大径等尺寸的公差范围，以及螺纹之间的配合要求。这些规定有助于确保螺纹连接的紧密性和稳定性。
三、安全标准
减压阀螺纹的设计和生产还需符合一系列安全标准，如防止泄漏、抗腐蚀、耐高压等。这些标准旨在确保减压阀在各种工作环境下都能保持稳定的性能，防止因螺纹连接问题导致的安全事故。
四、检测与验收
减压阀螺纹在生产过程中需要进行严格的检测和验收。这包括尺寸检测、外观检查、密封性测试等多个环节。只有符合所有标准的减压阀才能被投入市场使用。
总之，减压阀螺纹的标准规范要求是确保减压阀性能和安全性的重要保障。从设计、生产到检测验收，每一个环节都必须严格遵守相关标准，以确保最终产品的质量和可靠性。
Y12F-64P矿用井下内螺纹水减压阀应用案例减压阀的国家标准主要包括以下几个方面：
一、设计标准：
GB/T 12247-2005《工业用减压阀》为减压阀的设计提供了参考，包括结构形式、安装尺寸、材料选择等内容。
二、制造标准：
GB/T 12244-2005《液体用减压阀》和GB/T 12245-2005《气体用减压阀》为减压阀的制造提供了参考，包括加工、组装、测试等内容。
三、材质标准：
减压阀的材料通常采用铸铁、碳钢、不锈钢等。国家标准中常用的材质标准有：GB/T12229-2005《钢制无缝管用碳素素钢和合金钢材》、GB/T12230-2005《球墨铸铁》、GB/T12231-2005《铸钢件》等。
四、连接标准：
减压阀的连接方式一般有法兰连接、螺纹连接、对夹连接等。国家标准中常用的连接标准有：GB/T9113.1-2000、GB/T9113.2-2000《法兰和焊簧连接的钢制管道法兰》、GB/T 7306.1-2000《螺纹管件标准》等。
五、试验标准：
减压阀的试验标准包括外观检验、尺寸偏差检验、密封性能检验、使用寿命检验等。国家标准中常用的试验标准有：GB/T 13927-2008《球墨铸铁标准零件的检验》、GB/T13928-2005《钢铸件的检验》、GB/T 13932-2008《公称压力0.1MPa至16MPa阀门密封性能检验》等。
Y12F-64P矿用井下内螺纹水减压阀应用案例
序号 | 品 名 | 型 号 及 规 格 | 单位 | 数量 | 单 价 （元） | 金 额 （元） | 阀体材质 及其它 |

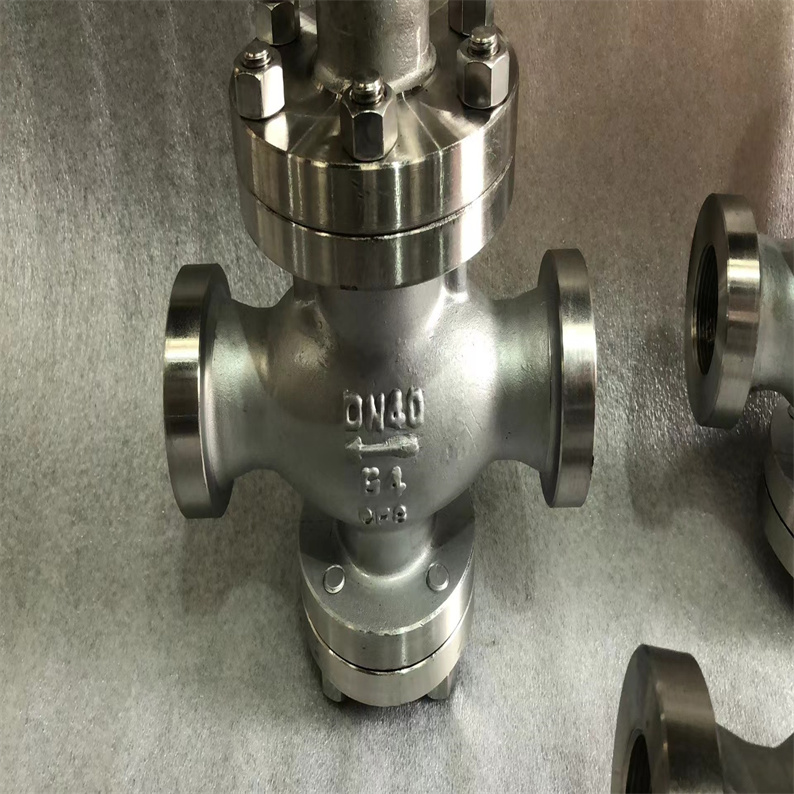

1 | 减压阀 | 矿用井下供水系统水减压阀Y12F-64P PN64 DN40 进出口连接方式：G内螺纹 介质：矿下用水 进口压力 5-6 MPA 出口压力 2.5-3 MPA | 台 | 6 | 阀体及内件 304不锈钢 |
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 压力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 | |||||
| 标准 | 其他非标定制 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名称 | 零件材料 |
| 阀体阀盖底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 公称通径DN | 外形尺寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
Y12F-64P矿用井下内螺纹水减压阀应用案例
减压阀正确安装方法需遵循方向标识安装、检查管道密封与清洁、安装后调试测试等要点，确保压力调节稳定与系统安全，为管道系统提供可靠压力控制，避免超压风险，保障设备与系统运行安全。
在准备安装减压阀时，首先要仔细核对减压阀的型号、规格是否与管道系统需求匹配，确认其适用性；接着检查安装管道的清洁度与密封性，清除管道内杂质，避免安装后出现堵塞或泄漏问题；还要准备好扳手、密封垫片等工具，以及合适的密封材料，为后续安装工作做好充分准备，这些细致的准备工作能为整个安装过程奠定坚实基础，让后续操作更加顺利。
当开始实际安装时，要仔细查看减压阀上的箭头标识，确保其安装方向与管道内流体流动方向一致，这是保障减压阀正常工作的关键细节；随后使用合适的工具将减压阀与管道连接，正确使用密封垫片，确保连接处无泄漏风险；安装完成后，用螺栓等固定装置将减压阀稳固在安装位置，保证其在运行中不会出现松动或移位，这些安装过程中的操作细节直接关系到减压阀后续的运行效果与安全性。
安装完成后，需要进行调试与测试环节，首先打开系统阀门，观察减压阀是否有异常噪音或振动，检查压力表显示是否在合理范围内；然后逐步调节减压阀的调节螺丝，使其输出压力符合系统需求，同时监测系统各处压力变化，确保减压阀能有效调节压力；在调试过程中，注意观察减压阀的密封性能，检查连接处是否有泄漏情况，确保整个系统运行稳定，这些调试步骤能保障减压阀安装后能正常发挥作用，为系统提供稳定压力。
减压阀安装完成后，需要定期进行维护与检查，定期检查减压阀的运行状态，查看是否有异常情况，同时清洁减压阀表面及周围环境，保持其良好的散热与清洁状态；对减压阀进行定期保养，如更换密封件、润滑关键部件等，延长其使用寿命；做好安装与维护的记录，记录每次检查、调试、维护的时间与情况，为后续维护提供参考，这些维护工作能保障减压阀长期稳定运行，持续发挥其压力调节功能。
正确安装减压阀不仅能保障设备运行安全，还能从源头上减少因压力异常带来的潜在风险，为生活和工作环境创造更稳定、安全的条件，有助于维护身心健康，让人们在舒适安全的空间中更好地放松与生活。
Y12F-64P矿用井下内螺纹水减压阀应用案例安装注意事项
在安装减压阀之前，务必对管路系统进行的冲洗清理，以防止焊渣、氧化皮等杂质流入阀内，从而影响阀门的正常工作。减压阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上。在安装过程中，应确保管路中介质的流向与阀体上箭头所示的方向一致，切勿反装。
当减压阀安装使用时，应先打开旁通管道的截止阀，以排除管路中的冷凝水和汽水的混合物，防止开启减压阀时产生水锤现象损坏阀门。排除异常后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需压力（以阀后表压为准）。调整完成后，需将锁紧螺母拧紧，并安装上防护罩。
022.Y12F-64P矿用井下内螺纹水减压阀应用案例使用注意事项
在减压阀的使用过程中，通过顺时针旋转调节螺钉，可以设置出口压力。确保调节后的稳定性以保持减压阀的进出口压差在0.2Mpa以上，从而维持正常功能。使用中需要注意调整的精确性，尽可能将误差控制在规定范围内。
减压阀前应安装过滤器，以防止介质中的杂物进入阀门，影响其性能。同时，减压阀前后应保持一段直管，阀前的直管长度约为600毫米，阀后的直管长度约为1毫米，以确保有效工作。
长期使用下，减压阀的进出口压差必须保持在0.2Mpa以上。减压阀的规格多样，如DN50～DN100等，其阀前、后的工作压力分别需小于1MPa和0.1～0.5MPa。在调压范围内，误差应控制在5%～10%以内。尽管水流通过减压阀会产生一定的水头损失，但总体而言，它减少了水的浪费，优化了系统流量分布，改善了系统布局与工况，因此仍具有节能效益。
