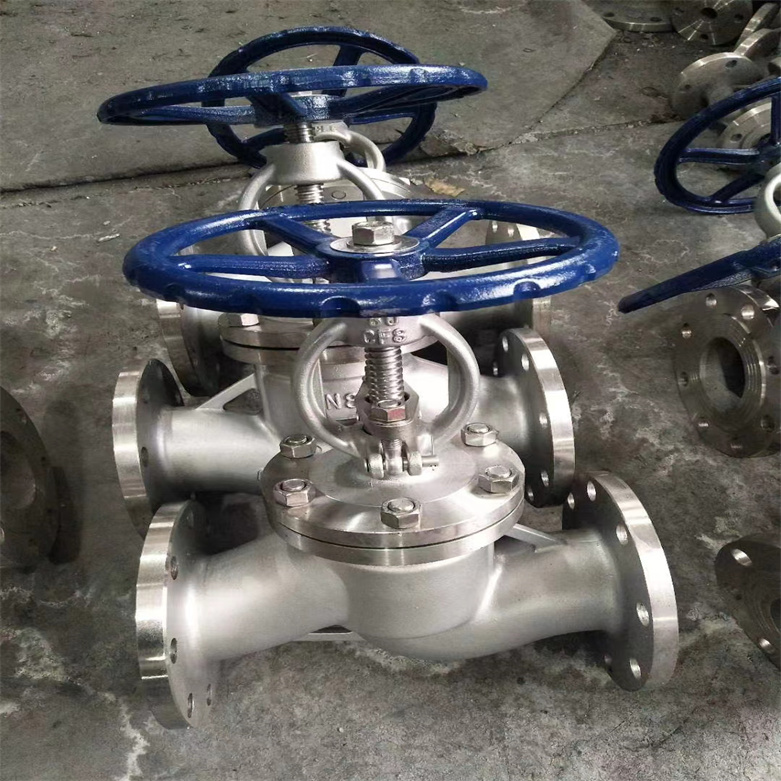

J41H-16RL 316L不锈钢法兰式截止阀应用案例

J41H-16RL 316L不锈钢法兰式截止阀应用案例

截止阀，这一近年来备受瞩目的新型阀门，在管路系统中扮演着至关重要的角色。它不仅能实现介质的切断、分配，还能改变介质的流动方向。其闭合原理在于通过阀杠施加的压力，使阀瓣密封面与阀座密封面紧密结合，从而有效地阻止介质流通。值得注意的是，截止阀具有单向流通的特性，因此在安装时必须确保其方向性。尽管其结构长度较闸阀长，流体阻力也相对较大，但长期运行下的密封可靠性却不容忽视。此外，截止阀还可细分为标准式、流线式及直线式和角式等多种类型。
本期内容将深入探讨截止阀的相关知识，旨在帮助大家建立全面的认识，从而避免在安装过程中遭遇不必要的困扰。截止阀，这一被广泛使用的阀门类型，其核心工作原理在于通过施加压力来强制关闭流体。当阀门需要截断流体时，会通过螺旋升降的方式转动阀柄，使阀杆下降并带动阀瓣，进而利用密封面的压力紧密贴合在阀座密封面上，实现流体的有效截断。其内部结构图如下：启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。作为工业管道系统的核心控制元件，不锈钢截止阀凭借其性能占据重要地位。本文将深度剖析其技术特征、选型要点及行业应用，为工程技术人员提供专业参考。



一、J41H-16RL 316L不锈钢法兰式截止阀应用案例核心性能参数解析
1.材质体系：
主流材质采用304/316L奥氏体不锈钢，耐腐蚀性达ASTM A240标准。在氯碱工业中，电解槽出口的氯气管道优先选用316Ti不锈钢球阀，其钼含量可有效抵御高温氯离子腐蚀。石化装置高温裂解气管道推荐347不锈钢闸阀，镍铌合金元素可稳定碳化物结构，在550℃工况下仍保持≥320MPa抗拉强度。生物制药领域普遍采用316L/317L截止阀进行培养基输送，钼元素可抑制微生物附着，满足ASME BPE表面粗糙度要求。
阀杆经调质+表面氮化处理，硬度≥HRC35，摩擦系数≤0.15
密封面可选硬质合金堆焊（硬度HRC45-50）或PTFE软密封结构
2.工况适应性：
压力范围覆盖PN1.6-42.0MPa（美标Class150-2500Lb）
温度耐受196℃至600℃，特殊处理工况可拓展至800℃
适配介质涵盖腐蚀性流体（PH值0-14）、高温蒸汽（≤550℃）及粘稠介质
3.密封技术：
双重密封设计：阀瓣阀座硬密封（泄漏等级Ⅵ级）+石墨填料动态密封
倒锥形阀杆导向结构，确保0.005mm级同轴度精度
波纹管密封型号实现零外泄漏（符合ISO15848认证）




二、J41H-16RL 316L不锈钢法兰式截止阀应用案例关键选型指南
1.连接标准对照表
| 标准类型 | 法兰规格 | 结构长度 | 试验规范 |
| 国标GB | GB/T9113 | GB12221 | GB/T13927 |
| 美标ASME | B16.5| B16.10| API598|
| 日标JIS| JIS B2220| JIS2001 | JIS B2003 |
2.驱动配置选择矩阵
手动型：DN≤150常规工况
电动型：需接入4-20mA控制信号的自动化系统
气动型：防爆场所（ExdⅡCT6认证）
液动型：高压大扭矩场景（≥Class1500）




三、J41H-16RL 316L不锈钢法兰式截止阀应用案例典型应用场景分析
1.制药行业无菌生产：
镜面抛光（Ra≤0.4μm）阀体内腔需经过粗磨（400金刚石砂轮）、中磨（3000陶瓷磨料）、精磨（0.1μm二氧化硅抛光液）三级处理。抛光压力控制在0.15-0.3MPa之间，线速度保持30-40m/s以防止热变形。最终使用白光干涉仪检测表面轮廓算术平均偏差，确保符合FDA CFR 21 Part 11数据完整性要求。
在线灭菌设计（耐受132℃饱和蒸汽）
符合FDA 21 CFR Part 177材料认证
2.LNG低温储运系统：
深冷处理工艺（-196℃冲击试验）
真空夹套保温结构
防冰晶卡滞导向结构
3.核电乏燃料处理：
核级不锈钢（Z2CN18-10）材质认证
抗辐照老化处理（10^6Gy累计剂量）
地震工况认证（SSE级抗震性能）




四、J41H-16RL 316L不锈钢法兰式截止阀应用案例行业趋势前瞻
1.智能化升级方向
集成压力/温度传感器的物联网阀门
配备预测性维护算法的执行机构
数字孪生系统实时映射阀门工况

2.新材料应用突破
氮化硅陶瓷密封件（耐温1200℃）
镍基合金C276阀体（耐氢氟酸腐蚀）
石墨烯增强型填料（寿命提升300%）

3.绿色制造要求
低逸散性排放认证（ISO15848 B级）
无铜材质认证（防止生物污染）
全生命周期碳足迹追溯系统

在工程实践中，建议结合GB/T12235-2007标准要求，重点关注阀体锻造工艺（需提供三级锻件报告）、晶间腐蚀试验（通过ASTM A262 Practice E）及射线探伤检测（符合JB/T4730.2Ⅱ级）。对于特殊工况，可考虑组合式密封设计——在常规密封失效时，金属硬密封仍能维持基础密封功能。




J41H-16RL 316L不锈钢法兰式截止阀应用案例产品特点

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

J41H-16RL 316L不锈钢法兰式截止阀应用案例执行标准

设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928




J41H-16RL 316L不锈钢法兰式截止阀应用案例

序号	品  名	型 号 及 规 格	单位	数量
24	截止阀	手动截止阀 J41H-25P     DN125  PN25 螺丝孔中心距：220MM 8个螺丝孔，螺丝孔大小18MM 耐高温400度	台	5

























J41H-16RL 316L不锈钢法兰式截止阀应用案例性能参数

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

压力试验MPa

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

主要零件材料及性能

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料 尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨 增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

外形结构图



J41H-16RL 316L不锈钢法兰式截止阀应用案例PN l．6MPa规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600


































2.5MPa规格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600


































4.0MPa规格主要尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400































6.4MPa规格主要尺寸

6.4MPa	15	170	105	75	55	40	18	4-14Φ	195	400
凹凸法兰 MFM J41H J41Y J41W J41N 64 64P 64R 64I	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500







































10.0~16.0MPa的详细尺寸请。



J41H-16RL 316L不锈钢法兰式截止阀应用案例截止阀的安装要点


截止阀的安装过程与其他类型的阀门相似，但也有一些需要注意的细节。首先，要确保预留的尺寸恰当，以便能够顺畅地与接口方式相匹配，无论是丝扣连接还是法兰连接，都要严格遵循相应的安装要求。此外，在安装过程中，还需留意以下四个关键事项，以确保截止阀能够正常工作并避免潜在问题。
截止阀具有方向性，因此在安装时必须遵循正确的方向。通常，阀体上会标有方向箭头，指示流体应按照箭头方向流动。若未标明箭头，则可根据“低进高出"的原则进行方向判断。若阀体无法直接判断进出口高低，可观察阀门两端接口，用手触摸感受，往上走的是出口，直通的是进口。务必确保方向性正确，避免安装错误。
手柄和手轮式截止阀的安装位置要求

对于阀柄和手轮式的截止阀，在安装时并无特别的方向要求。也就是说，它们既可以水平安装，也可以垂直安装，甚至阀柄的朝向也没有严格规定。只要确保安装位置便于操作且合适，即可顺利安装。然而，对于某些特殊类型的截止阀，例如燃气上使用的自动切断阀，则有特定的安装要求。这类阀门需要水平安装，且阀柄需朝上，这样设计主要是为了利用重力作用，确保阀门更加灵敏地工作。
截止阀阀柄升降空间的重要性



截止阀的启闭工作原理决定了其阀柄在打开时会伸长，而在关闭时则会缩短。因此，在安装过程中，必须确保阀柄周围有足够的操作空间，同时还要充分考虑阀柄的垂直升降空间。这样可以避免因空间不足而导致阀门无法正常启闭的情况发生。
在操作截止阀时，需要注意几个关键步骤。首先，当阀门全打开后，应稍微倒转手轮，确保螺纹部分紧密结合，以防止松动和损伤。其次，在新安装的管路初次使用时，由于内部可能存在较多脏物，因此建议微启截止阀，利用介质的高速流动将这些脏物冲走。在冲刷过程中，应轻轻关闭阀门（避免快速或猛烈关闭以防密封面受损），并再次开启，如此反复多次，直至冲净内部脏物。最后，对于常开的截止阀，其密封面上可能粘有脏物，在关闭前同样需要采用上述方法进行冲刷，确保干净后再正式关严。

在操作截止阀的过程中，我们需要注意多个细节以确保阀门的顺畅开启与关闭。首先，在阀门打开后，应稍倒转手轮，确保螺纹部分紧密结合，从而防止因松动而导致的损伤。其次，对于新安装的管路，在初次使用时，由于内部可能存在较多脏物，因此建议微启截止阀，利用介质的高速流动将这些脏物冲走。在冲刷过程中，应轻关轻启，避免因快速或猛烈操作而损伤密封面。此外，对于常开的截止阀，在关闭前也需进行类似的冲刷操作，以确保密封面上的脏物被清除，从而确保阀门的正常关闭。

结语

以上就是关于截止阀的全面介绍。在此，我们强调了截止阀的安装方向性，务必遵循箭头标识进行正确安装。若安装不当，可能导致阀门开启困难、密封性能受损、使用寿命缩短，甚至无法正常开关。同时，我们也分享了四个实用的截止阀操作方法，旨在帮助大家更有效地使用这种阀门。愿这些信息能对你有所帮助。
