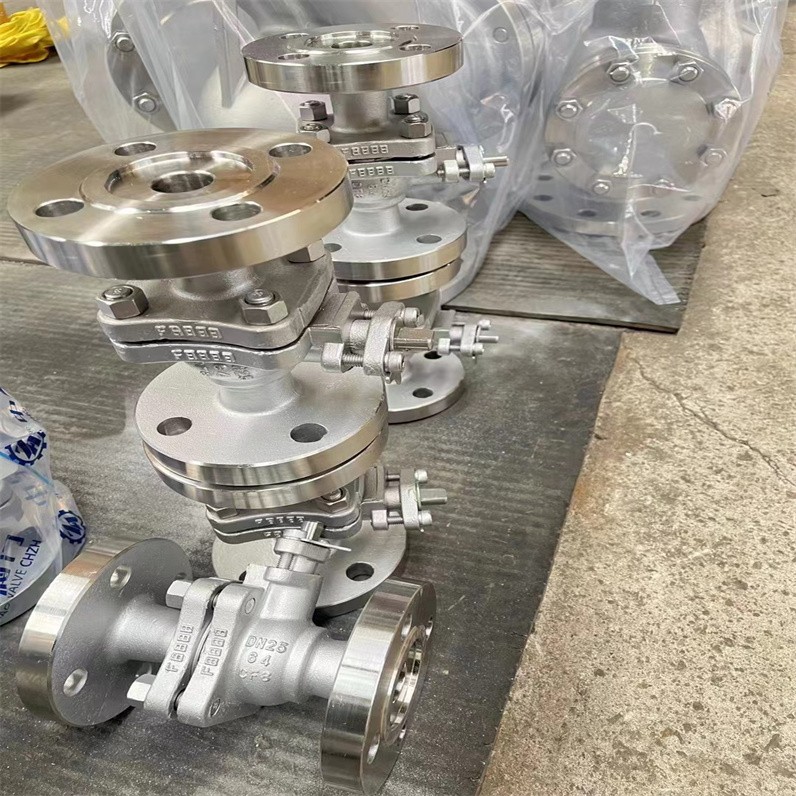

Q41F-64P不锈钢国标法兰球阀应用案例

Q41F-64P不锈钢国标法兰球阀应用案例

是一种常用的球阀，具有流体阻力小、密封性好、启闭迅速等特点。广泛应用于石油、化工、电力、造纸、制药等行业。阀门将介绍Q41F法兰球阀的技术参数和规格要求。均采用GB122237ISO14313等标准研制生产，可根据用户现场使用条件分别采用PTFE、RPTFE、PPL等做为密封阀座的材质，阀体可采用25/35/304/316等材质，适用于1.6MPa～4.0MPa口径的各种管路上，公称通径范围可选择DN10-DN1500，驱动装置分别采用手动、涡轮驱动、气动电动执行机构。全焊接球阀可以直埋于地下，不用建高大阀门井减少工程造价，同时也可以避免操作阀门时造成人员的伤害，全焊接球阀能长期可靠运行使用,在阀门正常操作使用的情况下，寿命可达20年。



Q41F-64P不锈钢国标法兰球阀应用案例使用参数：

阀门型号：Q41F/Q341F

连接方式：法兰连接

压力等级：150~600LB,1.6MPa~4.0MPa

产品规格：3/8~16,DN15~400mm

产品材质：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选。

适用温度：-29℃≤t≤150℃（跟阀体材质及密封面材质不同所承温有差异）

适用介质：水、石油、天然气及酸碱介质等

驱动方式：手动、涡轮、气动、电动

主要零件材料：

1.阀体：碳钢ST37.0，A106-B；20号钢

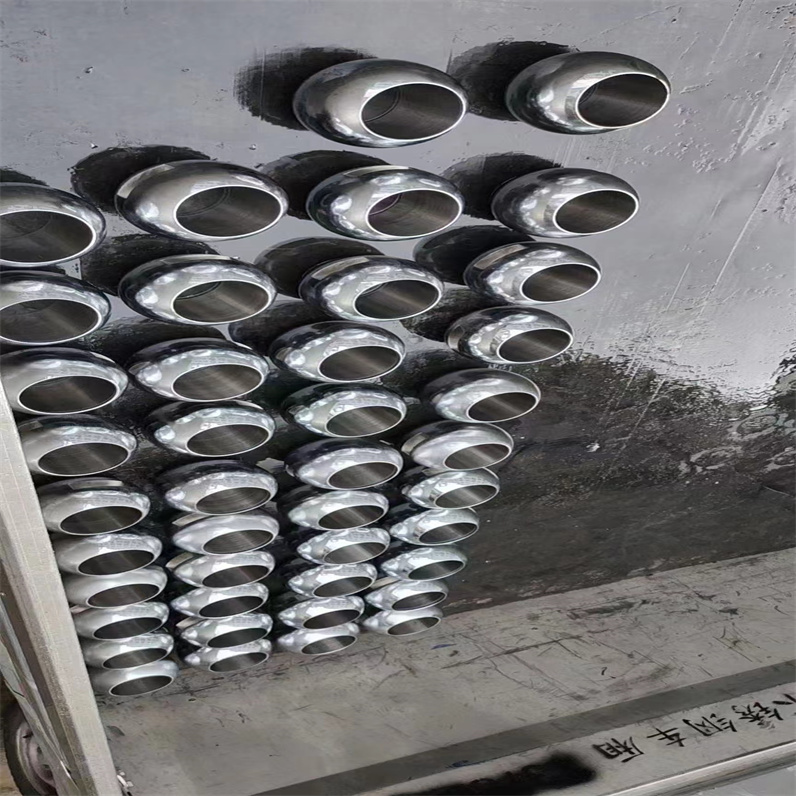

2.球体：不锈钢304或316

3.阀杆：2Cr13

4.O型圈：FPM

5.阀座：RTFE（PTFE+C）

6.连接法兰：碳钢

主要连接尺寸



一、Q41F法兰球阀技术参数
1。适用介质:水、蒸汽、油等。
2。适用温度:-20℃~ 150℃；
3。公称压力:pn 1.0 MPa ~ pn 6.4 MPa
4。连接方式:法兰连接；
5。驱动方式:手动、电动或气动。




二、Q41F法兰球阀规范要求
1。阀门材料应符合相关标准，如铸钢和不锈钢；
2。阀门密封材料应具有良好的耐磨性、耐腐蚀性和密封性能；
3。阀门应进行压力试验，包括强度试验和密封试验；
4。阀门驱动机构应灵活，无卡涩现象；
5。阀门安装应符合相关规范，以确保流体流动顺畅，无泄漏。




三、Q41F-64P不锈钢国标法兰球阀应用案例总结
Q41F法兰球阀作为一种常见的球阀，应用范围非常广泛。其技术参数和规格要求严格，需要按照相关标准进行设计和制造。Q41F法兰球阀在选择和使用时，应根据实际工况和工艺要求进行选择，确保能满足工艺流程的要求。同时，在安装和使用过程中，应遵守相关规范和操作规程，确保阀门的安全性和稳定性。Q41F不锈钢法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点


1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。



Q41F-64P不锈钢国标法兰球阀应用案例

序号	品  名	型 号   及 规 格	单位	数量
1	球阀	手动法兰式球阀Q41F-64P  PN64 DN100 介质：常温空气 球阀法兰面FM面，配套管路上法兰面M面 对角螺丝孔中心距200MM 8个螺丝孔，螺丝孔大小25MM	台	1
4	球阀	手动法兰式球阀Q41F-40P  PN40 DN100 介质：常温空气 球阀法兰面FM面，配套管路上法兰面M面 对角螺丝孔中心距190MM 8个螺丝孔，螺丝孔大小23MM	台	1

主要性能规范 Capability Criterion

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test


公称压力NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.4-0.7

主要零件材料 Materials Of main Parts

阀体 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
介质 Medium	水蒸汽油品 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea

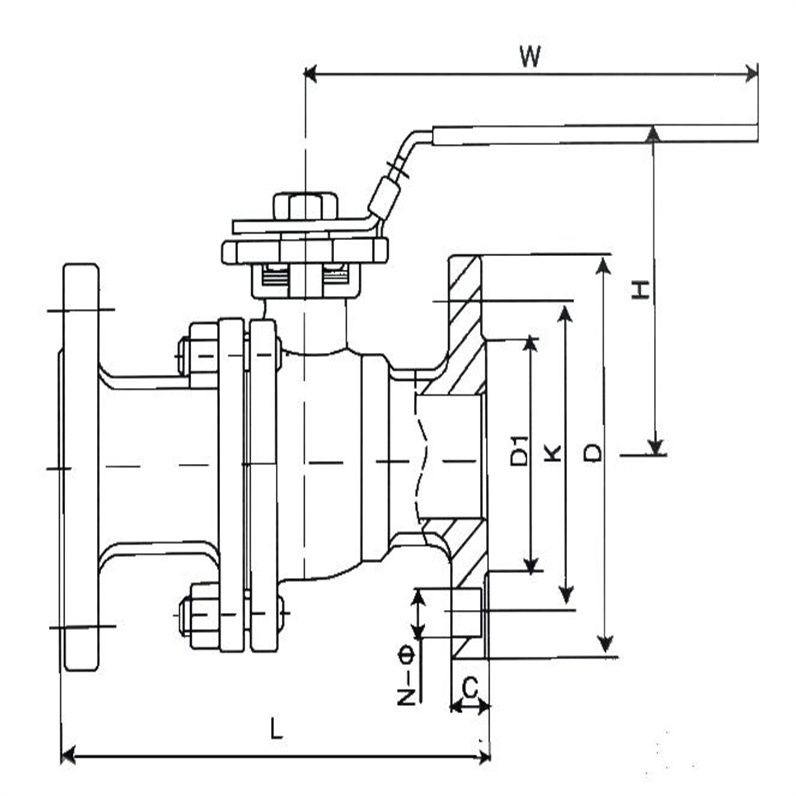

外形结构图




Q41F-64P不锈钢国标法兰球阀应用案例主要外型尺寸 Main outer Size


1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F-16C Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41F-25C Q41PPL 25C 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

规格主要尺寸 Size Main Dimensions

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41F-40C Q41PPL 40C 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41F-64C Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500




一、Q41F-64P不锈钢国标法兰球阀应用案例准备工作



1. 确定安装位置：安装不锈钢法兰球阀前，需要先确定其安装的位置，并根据实际情况进行合理规划。

2. 准备工具：需要备好安装需要的工具，如扳手、橡胶垫圈等。

3. 确认法兰标准和尺寸：在购买不锈钢法兰球阀前，需要了解要使用的管道的法兰标准和尺寸，以便选择合适的不锈钢法兰球阀。

二、Q41F-64P不锈钢国标法兰球阀应用案例安装步骤

1. 清洁工作：在安装不锈钢法兰球阀前，需要将管道和法兰上的污垢等杂物清洗干净，确保没有异物影响安装。

2. 安装法兰：根据法兰的尺寸和标准，将法兰分别安装在管道的两端，并确保法兰之间配合密实。

3. 安装球阀：将球阀轴套入法兰的夹缝中，然后用扳手拧紧法兰上的螺栓。

4. 安装传动装置：如果需要安装传动装置，则需要在球阀上安装传动装置，并对其进行固定和调整。



三、Q41F-64P不锈钢国标法兰球阀应用案例调试与注意事项

1. 调试工作：在安装完成后，需要进行调试。先试运转一下球阀，检查是否正常。然后用水压试验，检查其密封性和耐压性能。

2. 注意事项：在实际安装过程中，需要注意以下几点：

（1）法兰的标准和尺寸要正确无误。

（2）安装时需要用橡胶垫圈，以保证安装的密封性。

（3）拧紧螺栓时，要做到左右均匀，不可一侧过紧。

（4）安装位置要合理，不得压碾球阀。



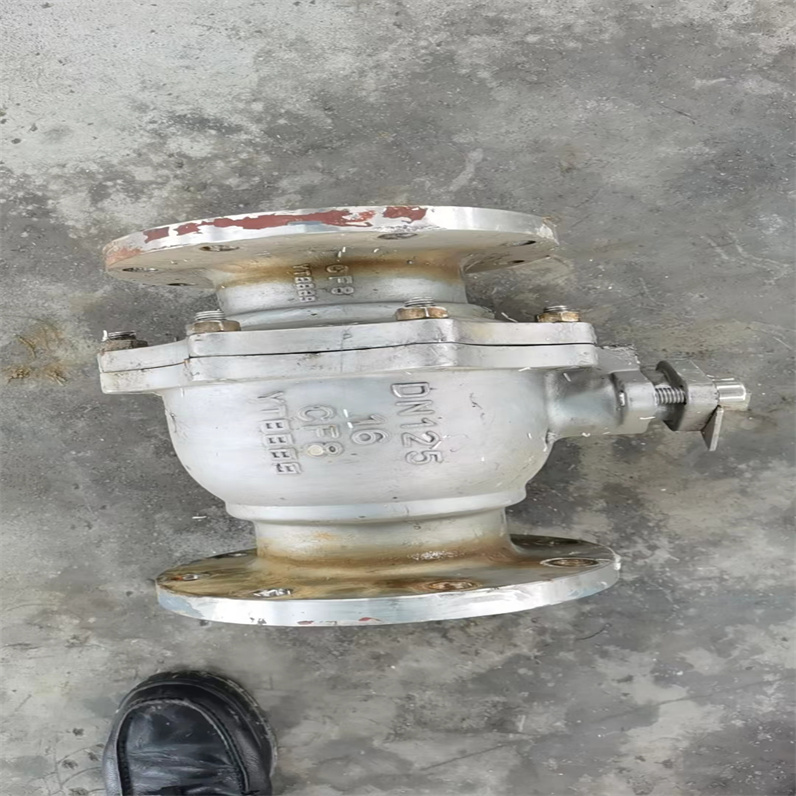

Q41F-64P不锈钢国标法兰球阀应用案例

总之，正确安装不锈钢法兰球阀对于保障管道安全运行至关重要。希望本文所提供的指南能够为您的安装工作提供帮助与指导。

首先，准备工作至关重要。确保安装现场清洁、干燥且无杂物，检查法兰球阀的型号、规格是否与设计要求相符，同时准备好所需的安装工具，如扳手、垫片等。

然后进行管道的准备。对要安装球阀的管道进行清理，去除管道内的油污、杂质等，确保管道内部光滑。根据设计要求，在管道两端安装合适的法兰，并确保法兰的平整度和垂直度。

接下来进行球阀的安装。将不锈钢法兰球阀放置在管道之间，使球阀的法兰与管道的法兰对齐，通过垫片进行密封。使用扳手逐步拧紧法兰螺栓，注意对称拧紧，以确保螺栓受力均匀，避免法兰变形。在拧紧螺栓的过程中，要随时检查密封情况，确保无泄漏。

安装完成后，对球阀进行调试。打开球阀，检查阀门的开启和关闭是否灵活，有无卡阻现象。同时，观察密封部位是否有泄漏，如有泄漏应及时进行处理。后，对安装好的不锈钢法兰球阀进行标识和记录，包括安装日期、安装人员等信息，以便日后维护和管理。总之，不锈钢法兰球阀的安装需要严格按照步骤进行，确保安装质量和使用安全。在安装过程中，要注意细节，避免因安装不当而导致阀门故障或泄漏等问题。
