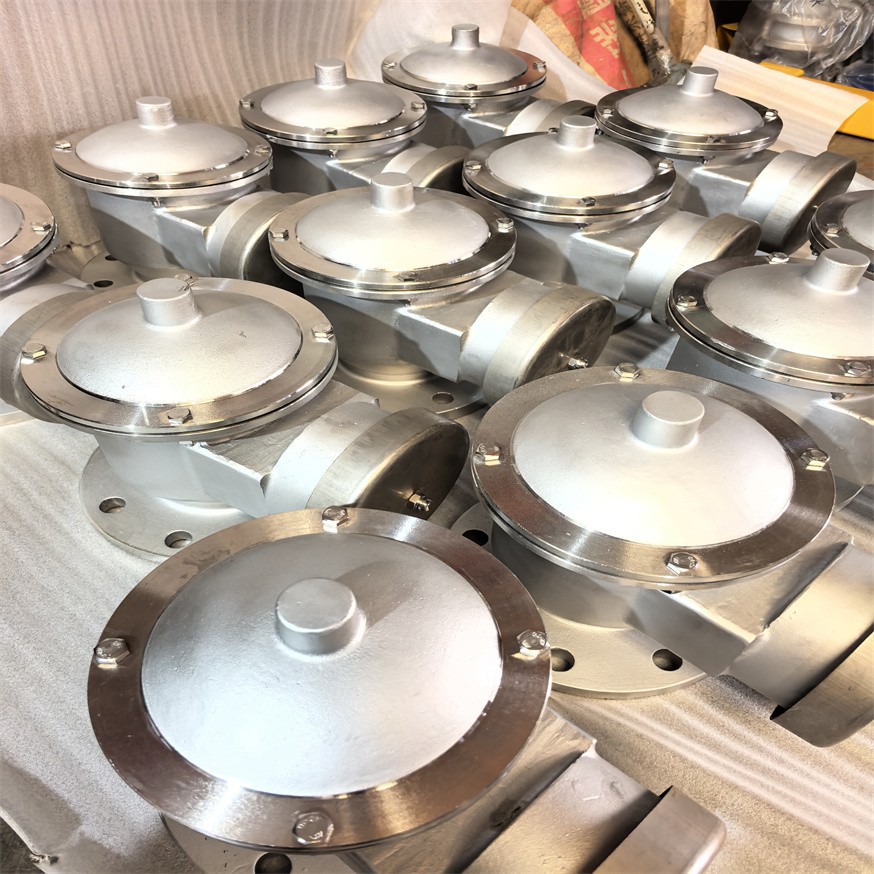

ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例

ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例

集阻火器与呼吸阀为一体，其新颖的结构为创。是石化储罐的新型安全设备，其是阻火呼吸性能好，重量轻，使用方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用。亦可作为阻火单呼或单吸阀。

日本标准JIS B2220规定了不同等级的法兰厚度公差，一般为正负0.3mm~正负3mm之间。常压、低压储罐在流程工业中扮演着重要角色。然而，这些储罐在使用过程中常常面临挑战，如储罐内液面的变化、外界温度的波动等，这些因素会导致储罐内气体膨胀或收缩，进而引发储罐内气相压力的波动。这种压力波动若不及时控制，可能会使储罐陷入超压或真空的失稳状态，严重时甚至可能造成储罐鼓胀或瘪塌。

为了应对这些挑战，工艺设计中通常采取一项关键措施：在罐顶安装呼吸阀。呼吸阀通过其独特的内部结构和工作原理，能够有效地维持储罐的气压平衡。其内部实质上包含一个压力阀盘和一个真空阀盘，这两个阀盘可并排或重叠布置。当储罐压力与大气压力保持一致时，这两个阀盘与阀座紧密结合，利用阀座边上的密封结构产生的“吸附"效应，确保紧密不漏。而当压力或真空度发生变化时，阀盘会相应开启，但“吸附"效应仍会发挥作用，保持优良的密封性能。通过这种方式，呼吸阀能够有效地保护储罐安全，减少物料的挥发和损耗，同时也有助于安全和环保。
当储罐内的压力逐渐升高，达到设定的定压值时，压力阀会自动打开，允许罐内的气体通过呼气阀（即压力阀）侧排入到外界的大气中。此时，由于罐内正压的作用，真空阀则保持关闭状态。相反，当储罐内的压力下降到某一特定的真空度时，大气压的正压会使真空阀打开，外界的空气通过吸气阀（即真空阀）侧进入罐内进行补充。在这一过程中，压力阀则保持关闭。需要强调的是，在任何时间点，压力阀和真空阀都不会同时处于开启状态。一旦罐内的压力或真空度恢复到正常的操作压力范围，压力阀和真空阀将自动关闭，从而停止呼气或吸气的过程。

ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例呼吸阀的作用及工作原理

呼吸阀在储罐中扮演着重要的角色。它不仅在正常状态下起到密封作用，还在多种情况下发挥其独特的功能。具体来说，当储罐向外输出物料时，呼吸阀会开始向罐内吸入空气或氮气，确保罐内压力的稳定。同样，当向储罐内灌装物料时，呼吸阀则负责将罐内多余的气体呼出，以维持罐内的平衡。此外，由于气候变化或物料蒸汽压的改变，呼吸阀会相应地呼出蒸汽或吸入空气，这种通常被称为热效应的现象，有助于防止储罐因压力变化而受损。另外，在发生火灾等紧急情况下，呼吸阀会迅速向罐外呼出气体，以避免储罐因超压而破裂。总之，呼吸阀的这些功能都是为了确保储罐的安全和稳定运行。




ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例呼吸阀的标准

呼吸阀在各个领域都有其特定的标准。例如，在石油行业，SY/T 0511.1-2010标准规定了《石油储罐附件 第1部分：呼吸阀》的详细要求。对于铁道罐车，TB/T 3319-2013标准则明确了《铁道罐车用呼吸式安全阀》的规范。此外，道路运输易燃液体危险货物罐式车辆的呼吸阀，则需遵循QC/T 1064-2017的标准。而在欧洲，DIN EN 14595-2016标准则对《危险品运输罐 罐的操作装置 压力和真空呼吸阀》进行了详细规定。

一、ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例JIS B2220标准概述

JIS B2220是由日本工业标准化组织（JIS）发布的标准，规定了法兰的类型、尺寸、材质、制作、安装等方面的要求。该标准适用于各种用途的法兰，包括管道、容器、设备等。

日标不锈钢法兰是日本标准的法兰盘。在中国，这与我们的船用标准相同。日标不锈钢法兰标有JIS。它可以分为三种产品类型：（压力0.2-1.6mpa）全平面型，（0.2-0.3mpa）凸台光滑型和（4.0-6.3mpa）舌槽型。

日标不锈钢法兰的标准用途

日标法兰通常用于平焊法兰，但没有区别，因为某些数据可能会与外观有所不同，与国内标准有所不同。它分为平焊，对焊和搭接焊标准。材料是铸铁，铸钢和不锈钢。日标法兰的材料是ZG25II。允许的温度和压力根据CBM1022标准执行。日标不锈钢法兰的搭接焊范围从0.5mpa到6.3mpa。压力从低到高变化。在中国，依次为CBM1012-81和CBM1019-81、这样的标记方法。日标不锈钢法兰产品还包括形状异常的扁平圆形缠绕焊接钢法兰。焊接材料可以是第25钢。日标法兰的内径和螺栓孔的中心线规定为垂直于密封面。日标法兰的安装标准由JISB2222-1997标记。这与我们的船用标准CBM1013-81相同。法兰尺寸相同。要记住的一件事是，日本有一些标准的带括号的标准法兰。DN90等的外径为102MM，据说不能充分利用这样的数据。日标法兰上的压力为3.0mpa，这很奇怪，看起来不像国标准或美标准。



二、ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例日标法兰厚度公差等级

JIS B2220规定了不同等级的法兰厚度公差，一般为正负0.3mm~正负3mm之间。具体厚度公差如下：

1.公差等级0：正负3mm

2.公差等级1：正负2mm

3.公差等级2：正负1mm

4.公差等级3：正负0.5mm

5.公差等级4：正负0.3mm

三、ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例不同等级法兰厚度公差的含义及适用范围

1.公差等级0：该等级的法兰厚度公差较大，主要适用于连接要求不太严格的场合，如低压非腐蚀性介质管道。

2.公差等级1：该等级的法兰厚度公差较公差等级0小，主要适用于低、中压环境下，有稍微苛刻的要求的场合。

3.公差等级2：该等级的法兰厚度公差较公差等级1小，主要适用于需求稍高的中、高压、高温环境下的场合。

4.公差等级3：该等级的法兰厚度公差较公差等级2小，主要适用于对连接精度有较高要求的场合，如管道驱动系统。

5.公差等级4：该等级的法兰厚度公差最小，主要适用于对连接精度要求的场合，如化工、石油、天然气等高危环境下的管道。

四、ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例总结

日本标准JIS B2220规定了不同等级的法兰厚度公差，以应用于不同等级的场合。选择合适等级和精度的法兰，可以确保连接的安全可靠和环境的稳定运行。



ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例产品特点

1、壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便。
4、性能符合石油工业部标准 SY7511-87 规定。

ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例工作原理



呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

产品作用

ZFQ-1不锈钢阻火呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

适用范围

ZFQ-1不锈钢阻火呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。



ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例

序号	品  名	型 号 及 规 格	单位	数量
3	呼吸阀	阻火呼吸阀ZFQ   日标10K   DN50    正压：3 KPA 负压：-298PA 法兰类型JIS 10K法兰 日标10K    DN50 DN50的法兰外圆155MM DN50的对角螺丝孔中心距120MM 4个螺丝孔，螺丝孔大小;19MM	台	2

操作压力

压力	等级
	A	B	C	D
呼出压力	+355Pa(36mmH20)	+980Pa(100mmH20)	+1765Pa(180mmH20)	特殊指定
吸入压力	-295Pa(30mmH20)	-295Pa(30mmH20)	-392Pa(40mmH20)	特殊指定

通气量表

代号	规格mm	50	80	100	150	200	250
	压力等级Pa	通气量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
标准允许泄漏量m3/h		≤0.04				≤0.4

材料代号

代号	材料
Ⅰ	ZALSi7Mg	铸铝合金	铝合金	1Cr13	304	聚四氟乙烯	油品
Ⅱ	CS	碳钢	304	304	304	聚四氟乙烯	油品、化工品
Ⅲ	OCr18Ni9	SS304	304	304	304	聚四氟乙烯	化工品
Ⅳ	00Cr19Ni11	SS304L	304L	304L	304L	聚四氟乙烯	化工品
Ⅴ	0Cr17Ni12Mo2	SS316	316	316	316	聚四氟乙烯	化工品
Ⅵ	00Cr17Ni14Mo2	SS316L	316L	316L	316L	聚四氟乙烯	化工品

主要零部件

阀体材料	WCB、304、316、铝合金
正压阀盘材料	304、316、铝合金
负压阀盘材料	304、316、四氟PTFE
环境温度 ℃	-30~60

外形结构图





ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例主要外形尺寸

通径	型号	H	L	D	D1	D2
DN50	ZFQ-50	205	160	Φ140	Φ110	Φ90
DN80	ZFQ-80	250	205	Φ185	Φ150	Φ125
DN100	ZFQ-100	270	225	Φ205	Φ170	Φ145
DN150	ZFQ-150	320	295	Φ260	Φ200	Φ200
DN200	ZFQ-200	340	330	Φ315	Φ225	Φ225
DN250	ZFQ-250	768	666	Φ370	Φ310	Φ310
DN300	ZFQ-300	840	704	Φ435	Φ395	Φ362




























ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例使用说明

1、呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

维护保养

为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。



ZFQ-10K日标不锈钢阻火呼吸阀操作应用案例呼吸阀的安装要点

在安装呼吸阀时，必须严格遵循相关标准，确保其正确性和安全性。同时，还需要注意一些关键的安装要点，如确保呼吸阀与储罐的紧密连接，防止气体泄漏；另外，还要定期检查和维护呼吸阀，确保其持续有效地发挥其作用。
(1) 呼吸阀的最佳安装位置是储罐顶部的最高点。这样设计不仅有助于减少蒸发损耗，还能确保呼吸阀顺畅地提供最大的通道。
(2) 对于大型或关键的储罐，为防范单台呼吸阀故障，可安装两台呼吸阀。通常，工艺设计会使得这两台呼吸阀在正常情况下轮流工作，一台作为备用。
(3) 当单个呼吸阀的呼吸量不足以应对大呼吸量时，可以安装两个或以上的呼吸阀。若选择安装两个，则它们应对称布置在罐顶中心。
(4) 若呼吸阀安装在氮封储罐上，氮气供气管的接管位置应远离呼吸阀接口，并深入罐内约200mm，以确保氮气能有效封存。
(5) 如果呼吸阀内设有阻火器，需注意其压降对呼吸阀排出压力的影响，以防止储罐超压。
(6) 在寒冷地区，特别是历年最冷月份温度的平均值低于或等于0℃时，呼吸阀应采取防冻措施。这可以防止阀盘因冻结或阻塞而影响储罐的正常排气和补气，从而避免储罐因超压或低压而出现问题。
