PZ73H智能电动菱形定制刀闸阀操作应用案例

PZ73H智能电动菱形定制刀闸阀操作应用案例

PZ73H菱形定制刀闸阀是一种广泛应用于水利、电力、市政工程等领域的阀门，具有独特的设计和结构，能够满足不同工况下的流体控制需求。本文将从以下几个方面介绍PZ73H菱形定制刀闸阀的特点和应用。相信大家已经了解刀闸阀了。前面也给大家讲了刀闸阀的优点，刀闸阀的基本原理和结构特点等，那么刀闸阀的驱动方法你知道吗？刀闸阀安装时又需要注意什么问题？下面我们一起来看看刀闸阀的驱动方式及安装说明吧！

刀闸阀是用旋转方向与流体方向垂直的闸板当作启闭件的闸阀。有着断开介质的作用，使阀门关停而不被介质阻塞，断开介质的效果明显。主要用于某些不易控制的流体。在管道中，被广泛应用于矿山企业、食品类、造纸工业、生物医药、石油工业、化工行业等重点领域。传统刀闸阀是手动的，但根据现场控制的需求，如今普遍配备电动或气动执行器，达到阀门自动化操作。

随着城市人口的增加，污水的产生越来越多。在污水处理过程中，爆气处理工艺成为了最重要的处理环节。爆气过程中，由于，溶解氧的浓度会直接影响出水水质，所以，对爆气装置的流量控制要求非常的高。目前，在爆气装置中大多采用蝶阀来控制气体的流量。但蝶阀密封性较差，控制精度较低。尤其在小流量情况下，同时在小开度的情况下易出现紊流，使得感应器的反馈信号不稳定导致执行器频繁动作进而产生故障，不能精确的控制气体的流量。



PZ73H智能电动菱形定制刀闸阀操作应用案例技术实现思路
针对上述问题，本技术要解决的技术问题是提供一种结构可靠的菱形刀闸阀，该菱形刀闸阀的密封性能十分的高，且能够精确的控制气体的流量，有利于保证污水处理的质量。本技术结构可靠的菱形刀闸阀,它包含左阀体、右阀体、闸板、驱动杆、驱动器，所述左阀体与右阀体固定在一起，在左阀体与右阀体之间开设有密闭的安装腔，在刀闸阀上开设有贯穿左阀体与右阀体的流体通道，所述流体通道与安装腔相贯通，所述闸板设置在安装腔内，所述驱动杆的两端分别与闸板和驱动器相接，以通过驱动器推动闸板实现刀闸阀的开关，其特点在于还包括弹性胶体...
刀闸阀的启闭部分是闸板，闸板的旋转方向与流体的方向垂直。刀闸阀只能够全开和全关，不能调节或节流。闸门有两个密封面。较常用形式闸阀的两个密封面生成楔形。楔角随阀门技术参数而变化，通常为50°。楔形刀闸阀的闸板可以当做一个整体，称之为刚性闸板。也可以做成能够产生轻微变形的闸门，以提高工艺，弥补加工时密封面角度的偏差。这种闸门称之为弹性闸门。刀闸阀关停时，密封面只能靠介质压力实现密封，即借助介质压力将闸板的密封面压向另一边的阀座，以确保阀门的密封。大部分刀闸阀是强制密封的，即阀门关停时，需要用外力将闸板压向阀座，以确保密封面的封密性。

PZ73H智能电动菱形定制刀闸阀操作应用案例



一、结构特点

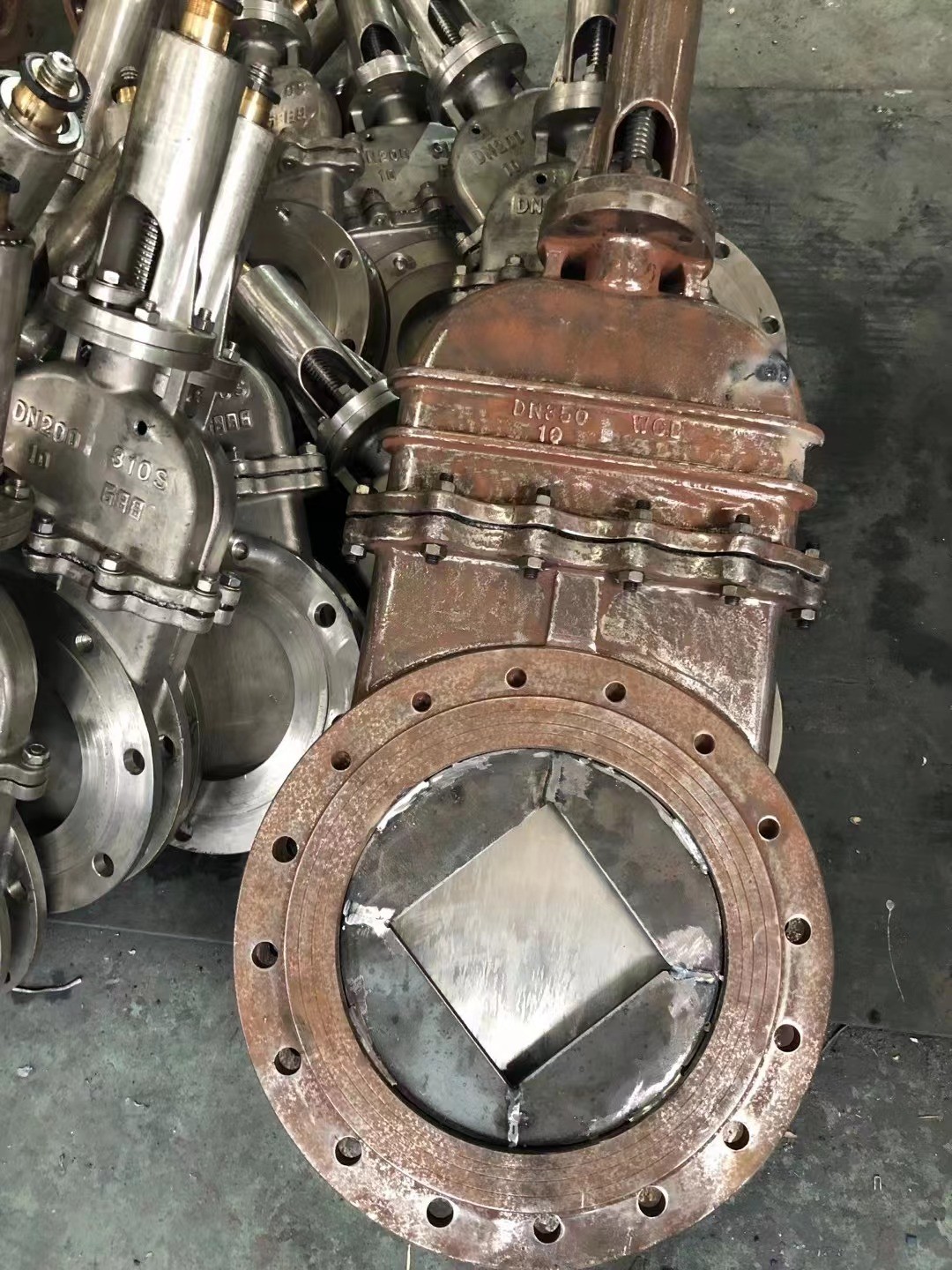

PZ73H菱形定制刀闸阀的结构独特，主要由阀体、阀板、传动装置和密封件等组成。该阀采用菱形结构设计，使得阀板在上下移动时能够实现流体的顺畅流通。同时，阀板的边缘采用刀型设计，可以有效地切断流体中的杂质和颗粒，保证流体的纯净度。
二、密封性能
PZ73H菱形定制刀闸阀的密封性能是该阀的关键性能之一。该阀采用高性能的密封材料和独特的密封结构设计，能够有效地防止流体的泄漏和污染。在正常情况下，该阀的密封性能可以达到零泄漏，从而保证了流体的安全性和环保性。
三、传动装置
PZ73H菱形定制刀闸阀的传动装置是该阀的重要部件之一。该装置采用电动或气动方式驱动，可以实现对阀板的远程控制和自动化操作。同时，传动装置还采用了减速和限位等功能，保证了阀板的安全性和稳定性。
四、应用领域
PZ73H菱形定制刀闸阀广泛应用于水利、电力、市政工程等领域。在水利工程中，该阀可以用于控制水流量的分配和调节水位；在电力领域中，该阀可以用于控制蒸汽和水的流通；在市政工程中，该阀可以用于控制自来水和污水的流通。
五、定制服务
为了满足不同客户的需求，PZ73H菱形定制刀闸阀还提供定制服务。客户可以根据自己的需求和技术要求，选择不同的材料、规格和参数来定制该阀。同时，该阀还可以根据客户的特殊需求进行非标设计，以满足客户的个性化需求。
PZ73H手动刀闸阀采用对夹连接采用刀型闸板结构，也叫做刀型闸阀。安装距离短、重量轻适合长纤维、颗粒性介质。这种耐磨刀闸阀广泛应用于各种工业领域，特别是采矿、钢铁工业--用于煤炭、滤渣浆，净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水，造纸工业--用于任何浓度纸浆、料水混合物，电站除灰--用于灰渣浆液等专业管道系统。



PZ73H智能电动菱形定制刀闸阀操作应用案例产品特点
1、结构简单、造型美观、全通径流道、流阻系数小。闸板提升时，同时将密封面上的粘物给刮除，自动清除了杂物；
2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质，防止了腐蚀破坏，使用寿命长；
3、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
PZ73H智能电动菱形定制刀闸阀操作应用案例执行标准

设计规范：GB/12234 DIN3356
法兰连接：ANSI Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
试验与检验：GB/T 13927 DIN3230 API598




 PZ73H智能电动菱形定制刀闸阀操作应用案例主要技术参数

型号	材料
	阀体	阀杆	密封面	填料
PZ73H-10C/16C	WCB	2Cr13	硬质合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨环
PZ73F-10P/16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ73Y-10P/16P	CF8 (304)	0Cr18Ni9 (304)

四、PZ73H智能电动菱形定制刀闸阀操作应用案例外形尺寸图




五、PZ73H智能电动菱形定制刀闸阀操作应用案例 外形连接尺寸


MPa	DN	L	D1	D2	H	N-M	D0	W(Kg)
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480

六、PZ73H智能电动菱形定制刀闸阀操作应用案例 安装注意事项



1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。



六、PZ73H智能电动菱形定制刀闸阀操作应用案例维护保养
PZ73H菱形定制刀闸阀在使用过程中需要进行定期维护保养，以保证其正常的运行和使用寿命。一般来说，该阀的维护保养包括定期检查密封件的磨损情况、清理阀门内部的杂质和污垢、检查传动装置的运行情况等。同时，在阀门长时间不使用时，需要进行存放干燥处理，以保证其良好的性能和使用寿命。
总之，PZ73H菱形定制刀闸阀是一种高性能、高品质的阀门，具有广泛的应用领域和良好的性能表现。在使用过程中，需要注意维护保养和正确的操作方式，以保证其正常的运行和使用寿命。如有任何疑问或需要进一步的了解，请随时联系我们的专业团队，我们将竭诚为您服务。


PZ73H智能电动菱形定制刀闸阀操作应用案例刀闸阀的驱动方法如下所述：



手动、电动、气动、液压、锥齿轮、电液和气液驱动方式。刀闸阀外形：明杆式和暗杆式。刀闸阀材质原料：铸铁、铸钢、碳钢、不锈钢、衬氟等。刀闸阀密封：硬密封、软密封、单面密封、双面密封等材质密封。刀闸阀阀瓣安装维修简单，密封构造合理，密封圈替换方便，有着实用性强操作简便，开启自由，动作灵活可靠等优势。但为防止设备在安装过程中存在不良的影响，需要注意以下几个方面：

1、刀闸阀安装前应全面检查阀腔及密封面等位置，不能出现脏污、沙土粘附；

2、各连接位置的螺栓要扭紧匀称；

3、全面检查填料位置有没有要求压紧，既要确保填料的封密性，又要确保闸门的灵活开启；

4、安装阀门前，使用者需要全面检查闸阀型号、连接规格尺寸同时要注意介质的走向，以确保与阀门要求数据的一致性；

5、安装阀门时，使用者必须给阀门驱动预先存留适当的空间；

6、驱动装置的接线方法必须按照电路图进行；

7、刀闸阀一定要定期维护，不能随意碰撞挤压，以免影响密封。
