PZ673H气动不锈钢对夹式刀闸阀操作应用

PZ673H气动不锈钢对夹式刀闸阀操作应用

气动手气动刀闸阀是一种广泛应用于工业管道系统中的阀门，具有良好的密封性能和耐磨损能力。它的主要作用是控制流体的流动，广泛应用于水处理、化工、石油及天然气等领域。在选购和使用气动手气动刀闸阀时，有很多细节需要考虑，本文将对其进行详细解读。

PZ673H气动不锈钢对夹式刀闸阀操作应用气动刀闸阀的结构与工作原理

气动手气动刀闸阀的基本结构包括阀体、刀片、气缸、执行机构等。阀体通常采用铸铁、不锈钢等材料制造，确保其在高压和高温环境下的稳定性。刀片是阀门的核心部分，通常为平面设计，具有良好的切割性能。气缸则负责驱动刀片的上下运动，通过气压的变化来实现阀门的开启与关闭。

在工作时，气动刀闸阀通过气缸内部的气压变化，使刀片在阀座和管道之间进行上下移动。当气缸充气时，刀片向上移动，阀门开启；当气缸放气时，刀片下落，阀门关闭。这种设计使得气动刀闸阀能够迅速响应，适用于需要频繁启闭的场合。



PZ673H气动不锈钢对夹式刀闸阀操作应用的优点

气动刀闸阀相较于传统的手动阀门，有着诸多优点。气动刀闸阀的操作简单，能够实现远程控制，减少了人工操作的风险和劳动强度。其密封性能好，能够有效防止流体泄漏，保障系统的安全。气动刀闸阀的耐磨性强，适合处理固体颗粒和高粘度流体，能够大幅度延长使用寿命。

如何选购气动刀闸阀

在选购气动手气动刀闸阀时，需要考虑多个因素：

1.流体特性：根据所需控制的流体性质（如水、油、气体等），选择合适的材料与结构。例如，腐蚀性液体需要选用耐腐蚀材料的不锈钢阀门。

2.工作压力与温度：确定阀门将要承受的出众工作压力和温度，选择对应规格的阀门，以确保其在条件下的稳定性。

3.连接方式：根据管道的连接方式（如法兰连接、焊接等），选择合适的气动刀闸阀。

4.气源要求：气动刀闸阀需要外接气源，需考虑气源的压力、流量等参数，确保其正常运作。

5.阀门尺寸：根据管道的直径和流量要求，确定阀门的尺寸，以保证流体流动的顺畅。

6.品牌与售后服务：选择信誉良好的品牌，关注其售后服务和技术支持，以便在使用过程中获得及时的帮助。



气动刀形闸阀性能特点

1. 超短结构长度，节省材料，可使管路系统整体重量大大减轻。
   2. 占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
   3. 闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
   4.上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
   5.闸板具有“闸刀"的功能，能有效的闸断介质中各类杂物。




2.

PZ673H气动不锈钢对夹式刀闸阀操作应用

序号	品  名	型 号 及 规 格	单位	数量
1	刀闸阀	气动刀闸阀 PZ673W-10P DN300 气源压力0.4-0.6MPa， 带开关位置反馈， 配电磁阀，电磁阀线圈电压220V 三联件，配Ø8快插接头 阀体圆型 导管：硬管子导管	台	1
2	刀闸阀气缸	气动刀闸阀气缸 PZ673W-10P DN300 不含阀体，配套气缸 气源压力0.4-0.6MPa， 带开关位置反馈， 配电磁阀，电磁阀线圈电压220V 三联件，配Ø8快插接头 导管：硬管子导管 长46.5CM宽22CM	台	1

气动刀形闸阀主要性能规范参数




公称压力 （ MPa ）	壳体试验 （ MPa ）	密封试验 （ MPa ）	工作温度	使用介质	气驱动 （ MPa ）	电驱 动 (v)
0.6	0.9	0.66	-20 ℃ ≤ 900 ℃	烟气、 灰 、 渣水混和物 、空气混和物、 煤浆、矿浆	0.4~0.6	220 380
1.0	1.5	1.1
1.6	2.4	1.8




气动刀形闸阀的采用标准




项目名称	采用标准	可选标准
设计制造验收	JB/T 8691	MSS SP-81
阀门结构长度	GB/T 15188.2-1994	TAPPI TIS 405.8
阀门法兰连接	JB/T 79-1994	ANSI B16.5
阀门检验和试验	GB/T 13927-1992	JB/T 9092-1999
阀门供货要求	GB/T 12252	——
阀门标志	GB 12220-1989	IS0 5209：87




气动刀形闸阀主要零部件材质

序号	零件名称	材 料	序号	零件名称	材 料
1	阀体	HT250、WCB、304、316、316L	9	键	碳钢
2	阀座	橡胶 /四氟/不锈钢/硬质合金	10	螺母	不锈钢
3	闸板	碳钢 /不锈钢	11	气动装置	组合件
4	六角螺母	碳素钢	12	填料	PTFE/石墨
5	阀杆	不锈钢 /碳钢	13	压盖	不锈钢 /碳钢/铸铁/球墨铸铁
6	支架	不锈钢 /碳钢/球墨铸铁/灰铸铁	14	六角螺母	碳素钢
7	轴承	合金钢	15	螺栓	碳素钢
8	阀杆螺母	铝青铜合金

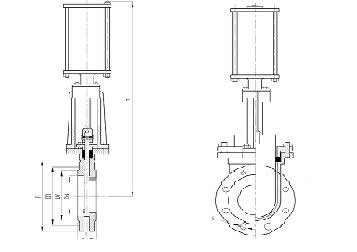

气动刀形闸阀主要外形及连接尺寸(mm)



MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	335	4-M12	1.0	50	50	100	125	335	4-M16
	65	46	110	130	363	4-M12		65	50	120	145	363	4-M16
	80	46	125	150	395	4-M16		80	50	135	160	395	4-M16
	100	52	145	170	465	4-M16		100	50	155	180	465	8-M16
	125	56	175	200	530	8-M16		125	50	185	210	530	8-M16
	150	56	200	225	630	8-M16		150	60	210	240	630	8-M20
	200	60	255	280	750	8-M16		200	60	265	295	750	8-M20
	250	68	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	78	362	395	1120	12-M20		300	80	368	400	1120	12-M20
	350	78	412	445	1260	12-M20		350	90	428	460	1260	16-M20
	400	102	462	495	1450	16-M20		400	100	482	515	1450	16-M22
	450	114	518	550	1600	16-M20		450	120	532	565	1600	20-M22
	500	127	568	600	1800	16-M20		500	130	585	620	1800	20-M22
	600	154	670	705	2300	20-M22		600	140	685	725	2300	20-M27
	700	165	775	810	2500	24-M22		700	165	800	840	2500	24-M27
	800	190	880	920	2800	24-M27		800	190	898	950	2800	24-M30
	900	203	980	1020	3100	24-M27		900	203	1005	1050	3100	28-M30
	1000	216	1080	1120	3400	28-M27		1000	216	1115	1160	3400	28-M30
	1200	254	1295	1340	3600	32-M30		1200	254	1325	1380	3600	32-M36




订购须知

1、请在订货时提供详细口径规格、交货地地、交货时间。

2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。

3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。

PZ673H气动不锈钢对夹式刀闸阀操作应用维护与保养



气动刀闸阀的维护与保养同样重要，定期检查与保养可以延长阀门的使用寿命。以下是一些维护建议：

1.定期检查：定期对阀门进行检查，观察是否存在泄漏、锈蚀等问题，及时处理。

2.清洁阀门：保持阀门的清洁，防止杂质侵入阀门内部，影响其正常运行。

3.润滑：定期对运动部件进行润滑，确保阀门操作顺畅。

4.气源维护：检查气源系统，确保气源压力稳定，避免因气压波动影响阀门的正常工作。

5.技术培训：对操作人员进行定期培训，提高他们的操作技能，确保阀门的安全使用。

市场前景与发展趋势

随着工业自动化水平的提升，气动刀闸阀在各个行业中的应用越来越广泛。未来，随着新材料和新技术的不断涌现，气动刀闸阀的性能将不断提升，市场需求也将持续增长。尤其是在环保和节能的趋势下，气动刀闸阀作为控制流体流动的重要设备，其发展前景十分广阔。



PZ673H气动不锈钢对夹式刀闸阀操作应用总结

气动手气动刀闸阀作为一种高效的流体控制设备，具有诸多优势。在选购时，要根据实际需求考虑多个方面，确保选择到合适的产品。做好维护与保养工作，可以有效延长阀门的使用寿命，为工业生产带来更高的效率。随着市场需求的不断变化，气动刀闸阀的更新换代也在加速，未来的发展值得关注。
