QZF-89型全天候防冻防火阻火呼吸阀操作应用案例

QZF-89型全天候防冻防火阻火呼吸阀操作应用案例

QZF-89全天侯防冻防火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。ZF-89全天侯防冻防火呼吸阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。

在工业安全领域，呼吸阀作为一种重要的安全装置，广泛应用于各类储罐系统。其中，QZF-89型全天候防火呼吸阀是较为常见的一种型号。本文将就该型号呼吸阀的基本原理、结构特点和使用维护进行介绍。



1、QZF-89型全天候防冻防火阻火呼吸阀操作应用案例基本原理

呼吸阀是一种用于维持储罐内部压力稳定的装置。在储罐的正常运行过程中，由于外界温度变化、液体进出等因素，罐内气体会发生膨胀或收缩。当罐内压力升高时，呼吸阀的呼气功能启动，将多余气体排出；当罐内压力降低时，吸气功能启动，将外部空气吸入。这种自动调节作用保持了储罐内外压力平衡，防止储罐因过压或负压而受损。

QZF-89型呼吸阀在设计上考虑了防火需求，其内部采用了能够阻断火焰传播的结构。当外部发生火灾时，这种结构可以防止火焰通过呼吸阀进入储罐内部，从而提高设备的安全性。常压、低压储罐在流程工业中扮演着重要角色。然而，这些储罐在使用过程中常常面临挑战，如储罐内液面的变化、外界温度的波动等，这些因素会导致储罐内气体膨胀或收缩，进而引发储罐内气相压力的波动。这种压力波动若不及时控制，可能会使储罐陷入超压或真空的失稳状态，严重时甚至可能造成储罐鼓胀或瘪塌。

为了应对这些挑战，工艺设计中通常采取一项关键措施：在罐顶安装呼吸阀。呼吸阀通过其独特的内部结构和工作原理，能够有效地维持储罐的气压平衡。其内部实质上包含一个压力阀盘和一个真空阀盘，这两个阀盘可并排或重叠布置。当储罐压力与大气压力保持一致时，这两个阀盘与阀座紧密结合，利用阀座边上的密封结构产生的“吸附"效应，确保紧密不漏。而当压力或真空度发生变化时，阀盘会相应开启，但“吸附"效应仍会发挥作用，保持优良的密封性能。通过这种方式，呼吸阀能够有效地保护储罐安全，减少物料的挥发和损耗，同时也有助于安全和环保。
当储罐内的压力逐渐升高，达到设定的定压值时，压力阀会自动打开，允许罐内的气体通过呼气阀（即压力阀）侧排入到外界的大气中。此时，由于罐内正压的作用，真空阀则保持关闭状态。相反，当储罐内的压力下降到某一特定的真空度时，大气压的正压会使真空阀打开，外界的空气通过吸气阀（即真空阀）侧进入罐内进行补充。在这一过程中，压力阀则保持关闭。需要强调的是，在任何时间点，压力阀和真空阀都不会同时处于开启状态。一旦罐内的压力或真空度恢复到正常的操作压力范围，压力阀和真空阀将自动关闭，从而停止呼气或吸气的过程。

呼吸阀的作用及工作原理

呼吸阀在储罐中扮演着重要的角色。它不仅在正常状态下起到密封作用，还在多种情况下发挥其独特的功能。具体来说，当储罐向外输出物料时，呼吸阀会开始向罐内吸入空气或氮气，确保罐内压力的稳定。同样，当向储罐内灌装物料时，呼吸阀则负责将罐内多余的气体呼出，以维持罐内的平衡。此外，由于气候变化或物料蒸汽压的改变，呼吸阀会相应地呼出蒸汽或吸入空气，这种通常被称为热效应的现象，有助于防止储罐因压力变化而受损。另外，在发生火灾等紧急情况下，呼吸阀会迅速向罐外呼出气体，以避免储罐因超压而破裂。总之，呼吸阀的这些功能都是为了确保储罐的安全和稳定运行。



2、QZF-89型全天候防冻防火阻火呼吸阀操作应用案例结构特点

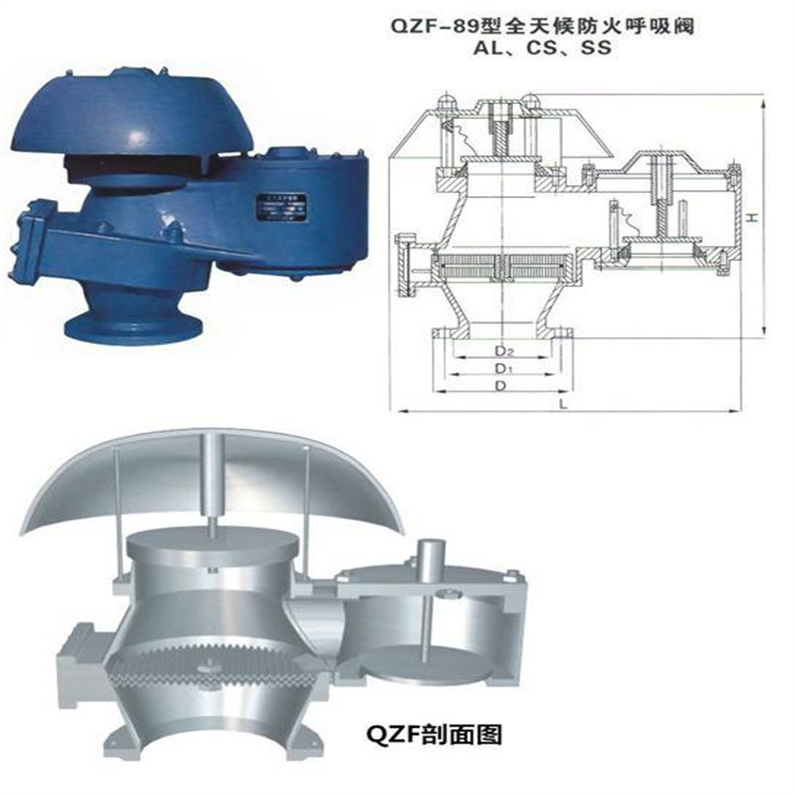

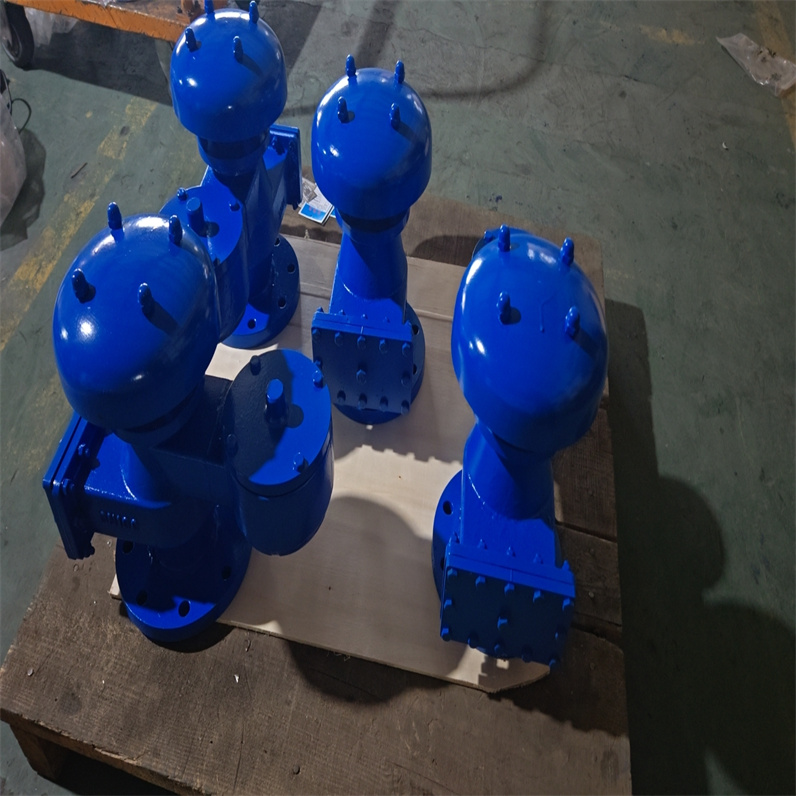

该型号呼吸阀主要由阀体、阀盖、压力阀盘、真空阀盘和防火元件等部分组成。阀体通常采用铸铁或铸钢材料制造，具有良好的机械强度和耐腐蚀性能。阀盘由轻质材料制成，能够灵敏地响应压力变化。

防火元件是这款呼吸阀的核心部件之一，它由多层金属网组成。这些金属网具有大量的细小通道，当火焰通过这些通道时，会因热量散失而熄灭。这种设计使得呼吸阀在正常工作时保证气体顺畅通过，在遇到明火时又能有效阻隔火焰。

该型号呼吸阀的另一特点是其全天候性能。通过特殊设计，阀盘在低温环境下不易冻结，在高温环境下也能正常工作。这使得它能够适应各种气候条件，保证在不同季节和天气条件下都能可靠运行。

QZF-89型全天候防火呼吸阀作为工业安全设备的一种，其正确选择、安装和维护对保障储罐安全运行具有重要意义。通过了解其工作原理和特点，用户可以更好地使用和维护这一设备，从而为安全生产提供有力保障。



二、QZF-89全天侯防冻防火呼吸阀操作压力：
正压：353Pa(36mmH2O)，
　　　980Pa(100mmH20)
负压:295Pa(30mmH2O)

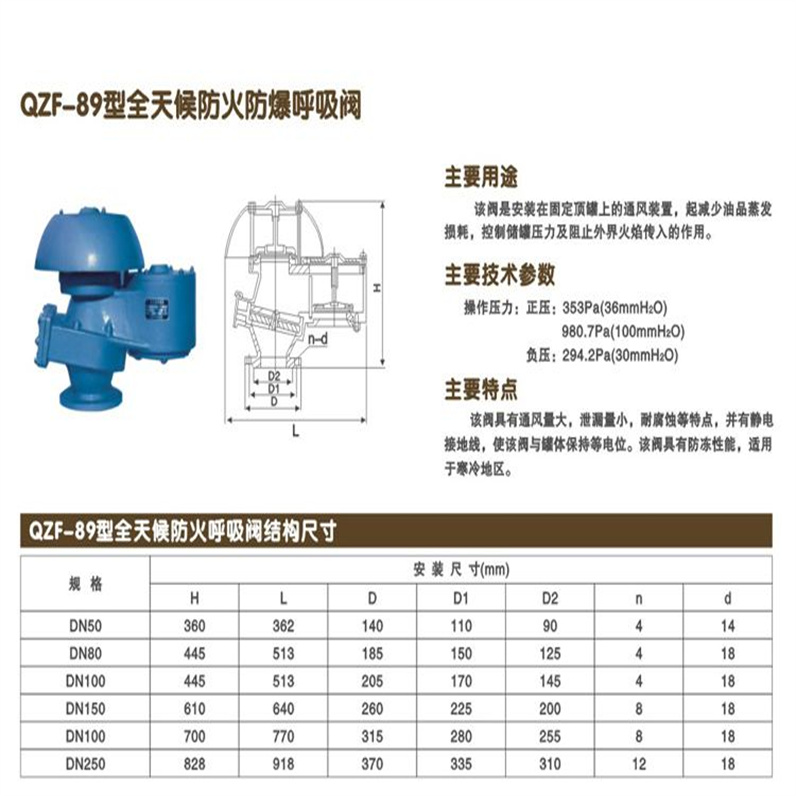

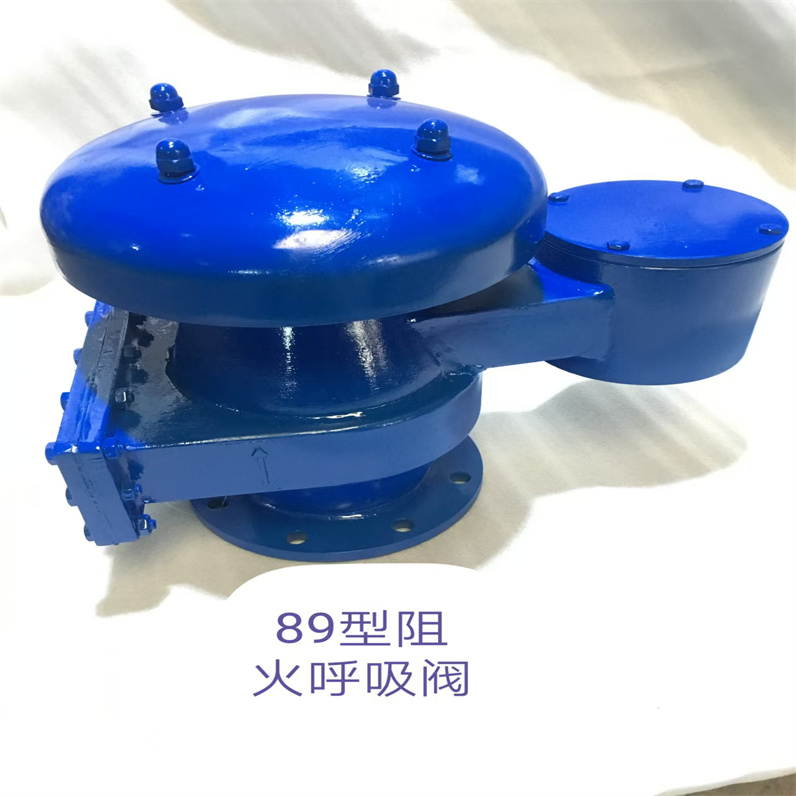

QZF-89型全天候防冻防火阻火呼吸阀操作应用案例主要技术参数：




正压	353Pa （36mmH2O）, 980.7Pa（100mmH2O）
负压	294.2Pa（36mmH2O）




三、零部件材料：

阀体材料	碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度 ℃	-30~60

四、QZF-89型全天候阻火呼吸阀国标法兰连接外形尺寸： GB、JB

规格	安装尺寸（mm）
	D1	D	L	H	N-d
DN50	Ø110	Ø140	362	360	4×14
DN80	Ø170	Ø185	513	445	4×18
DN100	Ø170	Ø205	513	445	4×16
DN150	Ø225	Ø260	640	610	8×18
DN200	Ø280	Ø315	770	700	8×18
DN250	Ø335	Ø370	918	828	12×18
DN300	Ø395	Ø435	1050	910	12×23

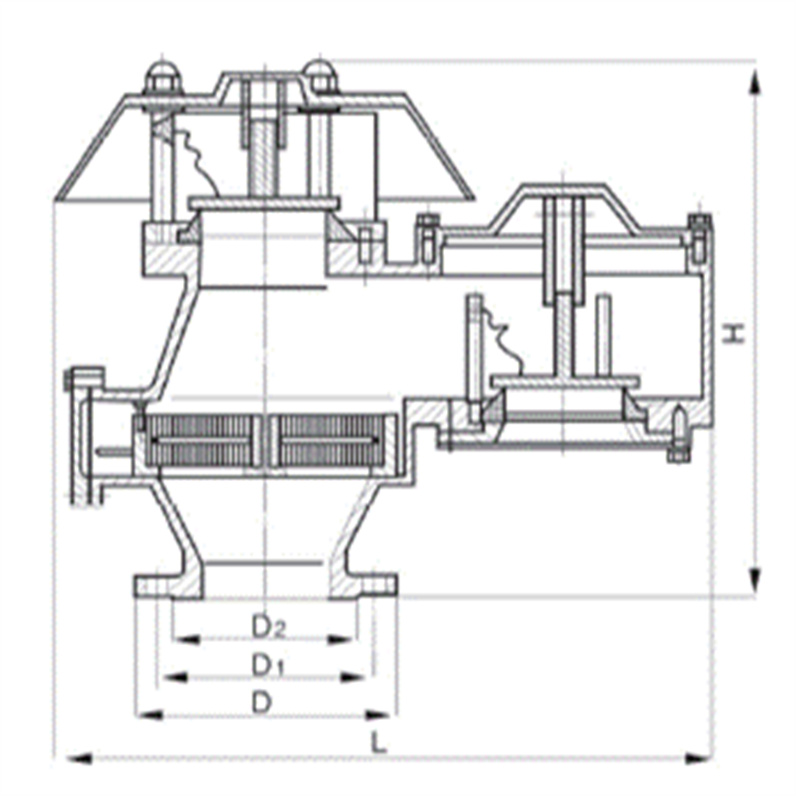

三、QZF-89型全天候防冻防火阻火呼吸阀操作应用案例外形连接尺寸：






规格	图号	安装尺寸（毫米）
		H	L	D	D1	D2	n	d
DN20	RQZF-50	360	362	Φ140	Φ110	Φ90	4	14
DN80	RQZF-80	445	513	Φ185	Φ150	Φ125	4	18
DN100	RQZF-100	445	513	Φ205	Φ170	Φ145	4	18
DN150	RQZF-150	610	640	Φ260	Φ225	Φ200	8	18
DN200	RQZF-200	700	770	Φ315	Φ280	Φ255	8	18
DN250	RQZF-250	828	918	Φ370	Φ335	Φ310	12	18

四、QZF-89型全天候防冻防火阻火呼吸阀操作应用案例安装说明：



1 .呼吸阀应安装在储罐气源的zui高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀zui直接和zui大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶*顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近。
2 .当需要安装两个呼吸阀时，它们与罐顶中心应对称布置。
3 .若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约200mm ，这样氮气进罐后不直接排出，达到氮封的目的。





3、QZF-89型全天候防冻防火阻火呼吸阀操作应用案例安装要求

呼吸阀的安装位置应选在储罐顶部的出众点，这样可以确保气体能够顺利聚集并通过阀门。安装前应检查法兰连接尺寸是否匹配，密封面是否平整无损。安装过程中要注意保持阀体垂直，不得倾斜。

在安装时还需注意，呼吸阀出口方向应避开经常有人活动的区域，以免排出气体对人员造成影响。出口处不应设置其他管件，以免影响呼吸阀的正常工作。在多风地区，建议在呼吸阀出口加装防风雨罩，但需确保不影响其通气性能。

4、QZF-89型全天候防冻防火阻火呼吸阀操作应用案例维护保养

定期维护是保证呼吸阀长期可靠工作的关键。一般情况下，每三个月应进行一次例行检查，检查内容包括：阀盘活动是否灵活、密封面是否完好、防火元件是否堵塞等。

在检查阀盘时，可轻轻推动阀盘，观察其上下运动是否顺畅无卡滞。若发现动作不灵，应拆开清洗。检查密封面时，应注意观察有无锈蚀或损伤，必要时进行研磨修复。防火元件的检查主要是查看其是否被油污或灰尘堵塞，如有堵塞应使用专用清洗剂进行清洗。

冬季来临前，应特别注意检查呼吸阀的防冻性能。可检查阀盘与阀座之间是否有积水，排水孔是否畅通。在寒冷地区，必要时可采取保温措施，但应注意不要影响阀盘的正常动作。



5、QZF-89型全天候防冻防火阻火呼吸阀操作应用案例常见问题处理

在实际使用中，呼吸阀可能会出现一些常见问题。例如，当发现储罐压力异常时，可能是呼吸阀阀盘卡住所致。此时应停止使用，拆开检查并清洗相关部件。若发现呼吸阀排气量不足，可能是防火元件部分堵塞，需要清洗或更换。

有时会出现阀盘频繁跳动的情况，这通常是由于压力设定值不当或阀盘过轻造成的。此时需要重新调整压力设定值或更换合适重量的阀盘。若发现密封不严，可能是密封面损伤或阀盘变形，需要进行修复或更换部件。

在处理这些问题时，应严格按照产品说明书的要求进行操作，使用合适的工具和备件。若遇到无法解决的问题，应及时联系专业技术人员进行处理。呼吸阀在各个领域都有其特定的标准。例如，在石油行业，SY/T 0511.1-2010标准规定了《石油储罐附件 第1部分：呼吸阀》的详细要求。对于铁道罐车，TB/T 3319-2013标准则明确了《铁道罐车用呼吸式安全阀》的规范。此外，道路运输易燃液体危险货物罐式车辆的呼吸阀，则需遵循QC/T 1064-2017的标准。而在欧洲，DIN EN 14595-2016标准则对《危险品运输罐 罐的操作装置 压力和真空呼吸阀》进行了详细规定。



QZF-89型全天候防冻防火阻火呼吸阀操作应用案例的安装要点

在安装呼吸阀时，必须严格遵循相关标准，确保其正确性和安全性。同时，还需要注意一些关键的安装要点，如确保呼吸阀与储罐的紧密连接，防止气体泄漏；另外，还要定期检查和维护呼吸阀，确保其持续有效地发挥其作用。
(1) 呼吸阀的安装位置是储罐顶部的点。这样设计不仅有助于减少蒸发损耗，还能确保呼吸阀顺畅地提供的通道。
(2) 对于大型或关键的储罐，为防范单台呼吸阀故障，可安装两台呼吸阀。通常，工艺设计会使得这两台呼吸阀在正常情况下轮流工作，一台作为备用。
(3) 当单个呼吸阀的呼吸量不足以应对大呼吸量时，可以安装两个或以上的呼吸阀。若选择安装两个，则它们应对称布置在罐顶中心。
(4) 若呼吸阀安装在氮封储罐上，氮气供气管的接管位置应远离呼吸阀接口，并深入罐内约200mm，以确保氮气能有效封存。
(5) 如果呼吸阀内设有阻火器，需注意其压降对呼吸阀排出压力的影响，以防止储罐超压。
(6) 在寒冷地区，特别是历年最冷月份温度的平均值低于或等于0℃时，呼吸阀应采取防冻措施。这可以防止阀盘因冻结或阻塞而影响储罐的正常排气和补气，从而避免储罐因超压或低压而出现问题。



6、QZF-89型全天候防冻防火阻火呼吸阀操作应用案例选型考虑

在选择呼吸阀时，需要考虑多个因素。首先是呼吸阀的通气能力，这需要根据储罐的进出料速度和当地气温变化范围来计算确定。其次是使用环境的温度范围，确保所选呼吸阀能在当地出众和气温下正常工作。

材料选择也很重要，需要根据储存介质的性质选择合适的阀体材料和密封材料。对于腐蚀性介质，应选用耐腐蚀材料或采取防腐措施。压力设定值的选择应根据储罐的设计压力来确定，既不能过高也不能过低。防火性能是需要特别关注的一个方面。在选择时，应确认呼吸阀的防火性能是否符合相关标准要求。还需要考虑安装便捷性、维护方便性以及备件供应等因素。
