Q941F防爆电动调节燃气球阀操作应用案例

Q941F防爆电动调节燃气球阀操作应用案例产品应用

电动调节球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。Q型电动执行器是一种工业自动化控制设备，用以实现对电动蝶阀、电动球阀、电动旋塞阀和电动风门等90°回转阀门的远程或现场操作控制。具有智能化操作界面、多国语言支持、特殊定制能力、手电自动切换功能、行星齿轮技术、多环境适应性等特点。Q941F电动调节球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。　　

Q941F防爆电动调节燃气球阀操作应用案例产品特点和技术优势

　　1.智能化操作界面：Q型电动执行器配备了全新设计的UI操作界面，配合专用的遥控器，可以方便地进行多种功能的组态操作。

　　2.多国语言支持：为了满足不同国家客户的需求，该电动执行器支持多国语言，增强了产品的国际化适用性。

　　3.特殊定制能力：考虑到不同客户可能存在特定的需求，Q型电动执行器可以根据用户的特殊需求进行定制。

　　4.手电自动切换功能：DKQ系列电动执行器具备手电自动切换功能，无需离合器设计，在电动运行时也可转动手轮，互不干涉，确保了操作者的安全。

　　5.行星齿轮技术：Q型电动执行器采用行星齿轮技术，结合手动和电动控制，无需离合机构，提高了操作的安全性和便捷性。

　　6.灵活的输出套设计：执行器的输出套设计成花键形式，内孔可更换成方孔和键槽等不同尺寸，便于快速调试和更换，提高了操作的灵活性和便捷性。

Q941F防爆电动调节燃气球阀操作应用案例技术参数






　　结构和安装

　　电动执行器的结构主要包括壳体部分、驱动部分、传动机构、比例控制部分、力矩开关与限位开关部分以及行程检测与反馈部分。安装尺寸符合ISO5211国际标准，确保了与阀门的兼容和安装的便捷性。Q型电动执行器‌是一种适用于蝶阀、球阀、旋塞阀和风门挡板等做90°回转的阀门控制的电动装置。它分为一体式（Q型）和叠加式（DQ型）两种结构，广泛应用于电力、冶金、石油化工、食品、纺织、制药、水厂和污水处理等领域‌

结构与工作原理

Q型电动执行器主要由阀门专用电机、减速器、行程控制机构、转矩限位机构、开度指示机构、手轮等组成。叠加式的DQ型则由Z型电装加二级减速器组成。Q型电动执行器具有智能化程度高、控制精度高、结构紧凑、安装维护方便等特点‌

技术参数与性能特点

‌电源‌：常规为三相380V（50Hz），特殊情况下可为三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）‌

‌工作环境‌：环境温度为-20~+60℃，特殊订货可达-40~+80℃；相对湿度≤95%（25℃时）；防护等级为IP55，特殊订货可达IP65、IP67‌

‌功能特点‌：采用大规模数字集成芯片，智能化程度高，功能强大，控制精度高；机电一体化设计，轻巧美观；液晶显示屏显示工作状态；具有过载保护功能；可配接各种传感器，根据用户要求定制不同规格的产品‌

应用场景与市场定位

Q型电动执行器广泛用于电力、冶金、石油化工、食品、纺织、制药、水厂和污水处理等领域。

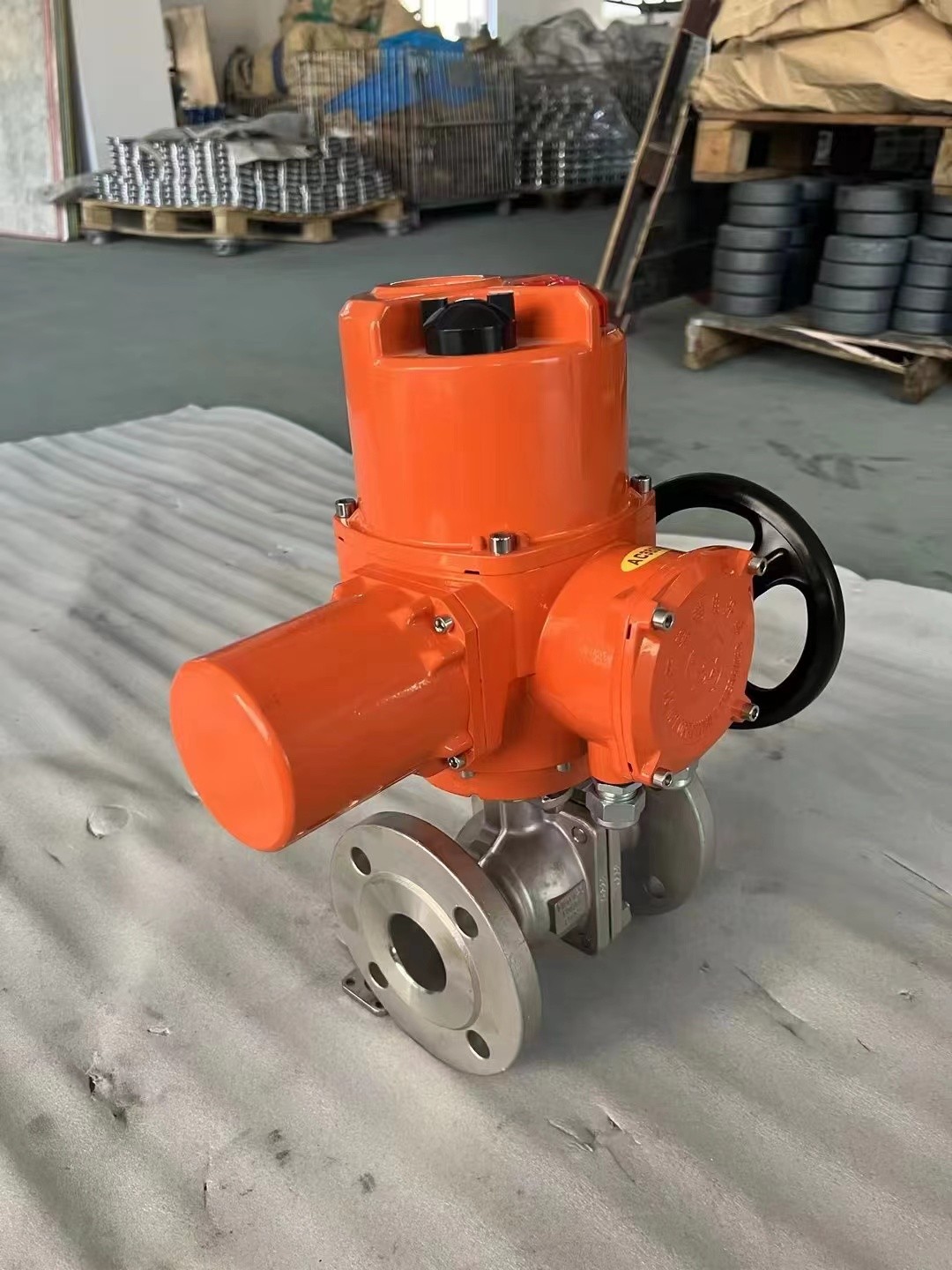

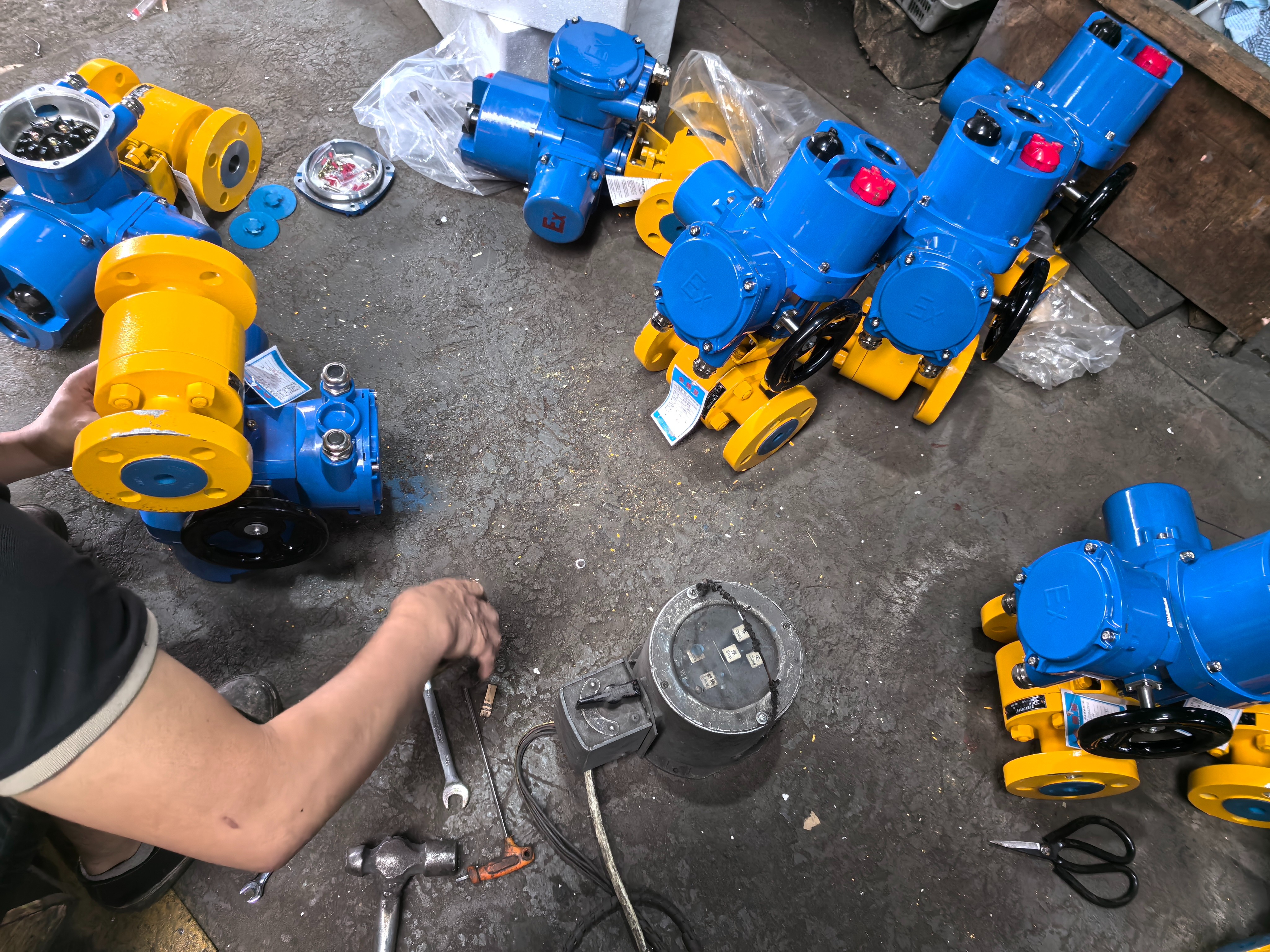

天然气防爆电动球阀，阀门具有良好的防爆性能，电动执行器采用防爆电动带手动启闭，阀门具有良好的防静电性能；球阀采用高压法兰球阀，阀门的连接面为法兰凹面，阀门具有的耐压密封性能，采用四氟乙烯密封，具有一定的防腐蚀作用。

二、天然气防爆电动球阀工作原理说明：

我厂生产天然气防爆电动球阀的工作原理是将电动球阀安装在管路中，对电动执行器的电源线接到控制箱或控制室，然后通过控制箱或控制室对执行器接通电源，通电后电动执行器进行工作，转动球阀阀芯，进行0-90度旋转，阀门的电动执行器采用开关型，通电，阀门打开；再通电，阀门关闭。阀门采用远程操控的方式，使用安全、迅速、工作效率高。

Q941F防爆电动调节燃气球阀操作应用案例产品特点






（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。




Q941F防爆电动调节燃气球阀操作应用案例

序号	品  名	型 号 及 规 格	单位	数量
3	球阀	电动球阀执行器 不含阀体 Q941F-100C DN25 PN100 进法兰到出法兰长度127MM 进出法兰按HG/T20592 RF面 介质：天燃气 执行器的🔗螺纹带上 执行器厂家： Q15型  非侵型防爆开关型AC380    防爆等级EXDII BT4	台	2




主要技术参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)	≤公称压力
阀体形式	两段式铸造球阀
连接形式	法兰式、焊接式、螺纹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1
配置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

执行器技术参数


执行器类别	引进型系列执行器参数	引进型系列执行器参数	引进型系列执行器参数
电源电压	标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

主要零件材料

零件名称	材料
阀体、阀盖	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

主要性能规范

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
试验压力	强度试验	1.5	2.4	3.75	6.0	9.60
	密封试验	1.1	1.76	2.75	4.4	7.04
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

外形结构






主要外形尺寸

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H、A		由于阀门密封选择及温度选择不同，执行器尺寸需根据实际配置，该尺寸可咨询凯利科公司技术部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
	标准型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

本公司球阀压力标准范围：PN1.6、2.5、4.0、6.4、10.0MPa，超过4.0MPa以上法兰尺寸请咨询本公司技术部。
以上法兰尺寸是根据国标（GB/T9113-2000的标准）设计，也可根据客户要求定制其他标准。




Q941F防爆电动调节燃气球阀操作应用案例

安装前：把隐患挡在法兰之外


1.1 ◆ 环境适配性确认

先别急着搬阀门，先给安装现场“体检"：有无强腐蚀气体、易燃易爆物质？温度是否落在执行器允许区间（-20 ℃~60 ℃）？若长期暴晒或淋雨，记得加装防护罩，别让阀门“喝西北风"。

1.2 ◆ 管道清洁与对齐

焊渣、铁锈一旦留在管内，就像给阀芯塞了颗“沙子"，密封面瞬间报废。用钢丝刷把内壁刷到发光，再用压缩空气吹净；同时用水平尺校准管道轴线，法兰偏差≤1.5 mm，别让应力偷偷藏进焊缝。

02安装中：毫米级细节决定泄漏与否

2.1 ◆ 法兰连接密封强化

垫片别省料，金属缠绕垫片或高强度石墨垫片双保险；螺栓分3~4次对称上紧，扭矩打到规定值就停，法兰一旦“歪脖子"，后期泄漏没商量。

2.2 ◆ 流向匹配：看箭头，别看颜值

阀体上的箭头是“介质流向红绿灯"，反向安装=密封失效+执行器报废。带止回功能的型号，更是单向通行，装反了等于把阀门当摆设。

2.3 ◆ 电气接线规范操作

断电后再动手，防水接头是标配；电压等级必须与电源一一对应，AC220 V≠380 V，接错一次电机“秒变烤炉"。接地线像“安全腰带"，漏电时能把人“拽"回地面。



03安装后：通电前先做“三件套"体检

3.1 ◆ 手动操作测试

断电手动摇阀杆，开关灵活、无卡滞、无异响才算及格；再检查限位螺栓，撞针打到头之前必须“刹车"，否则执行器壳体先受伤。

3.2 ◆ 电气功能调试

上电后依次发开、关、停指令，指示灯状态必须与阀位同步；用调试软件把4-20 mA开度反馈校到，远程控制才听指挥。

3.3 ◆ 泄漏检测与处理

缓升压力至1.5倍工作压，保压5 min，肥皂水一冒泡就是漏点。轻微泄漏紧固螺栓即可；若气泡连绵不断，果断拆阀检修，别让小漏拖成大修。

04长期运行：让阀门“长寿"的两大习惯

4.1 ◆ 定期润滑与清洁

每6个月给阀杆螺纹抹一次润滑脂，灰尘是散热大敌，执行器外壳也要用压缩空气“洗澡"，保持电机体温。

4.2 ◆ 建立维护档案

把安装日期、调试参数、维修记录一键归档，数据化维保让每一次拆阀都有迹可循；再列一张易损件清单（密封圈、电池），到期就换，别让小零件拖垮大系统。

结语

电动球阀的安装是一场“机械+电气"的双重考验，任何一步偷懒都可能换来系统停机的昂贵学费。交给专业团队、严守厂家手册，再辅以定期保养，阀门寿命自然水涨船高，全生命周期成本也悄悄降下来。
