GZW防爆轰型阻火器操作应用案例
GZW-1阻爆燃型管道阻火器系新型可燃气体阻爆燃型管道阻火器，属更新换代的新产品。该阻火器经所联合测试，其性能符合GB13347-92《石油气体阻爆燃型管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢及铸钢多种材料，可满足各种不同工艺管道的需要。防爆轰型阻火器是一种专门设计用于阻止音速和超音速传播的火焰蔓延的安全装置。由于阻爆轰型管道阻火器适用介质和工况不同，其结构尺寸变化大，一般情况根据用户提供有关技术依据，先我公司高等图纸，再由客户确认，再不提供外形尺寸. 管道阻火器分为防爆燃阻火器和防爆轰阻火器，在管道上或者储罐顶端安装阻火器是用于阻止火焰的传播。非技术性的说：爆燃是指快速燃烧，燃烧速度低于音速；爆轰是指爆炸或者，气体传播速度高于音速。注意：储罐顶端阻火器必须和呼吸阀组合连接使用，保证通气量等要求。 各种阻火器的选用区别在于火焰的性质：传播速度、压力等。由于产生火焰或者燃烧，必须有三要素：氧气、高温（火焰）、可燃性介质，阻火器阻火的原理是去除高温。去除高温的原理为：器壁效应或者称换热效应。 阻火器的选择需要注意以下条件：气体组分类别、工作压力、口径、最大安全间隙MESG、点火距离、管道分布等因素，所以说：阻火器作为最后一道安全防护装置，它的选用需要非常严谨，制造需加工定制，壳体强度必须合格，尤其是阻爆轰阻火器。选择最合适的阻火器，才能够达到阻火的效果，不能够按照市场上一般阻火器的随便乱用，若产生意外事故，将会非常严重。以下是对防爆轰型阻火器的详细介绍：

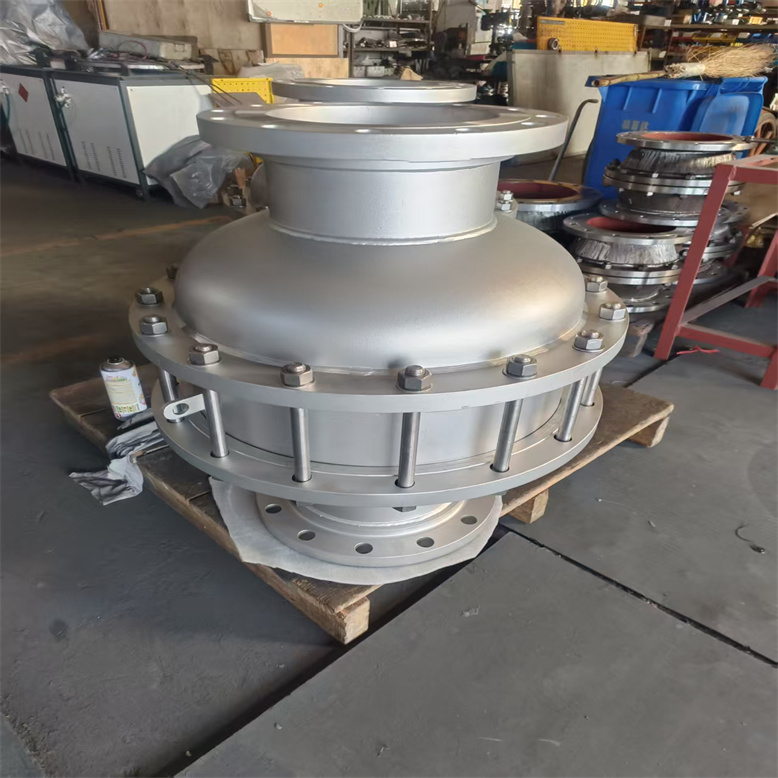

GZW防爆轰型阻火器操作应用案例防爆轰型阻火器
百科名称:防爆轰型阻火器
百科型号:ZHQ-B
产品品牌:申弘
制造产地:中国
公称通径:DN25～DN350
功能作用:阻火、防爆轰
公称压力:1.6Mpa～4.0Mpa
连接方式:法兰
适用温度:-40ºC～+425ºC
安装位置:管道
阀体材质:碳钢、不锈钢
制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:燃气、石油液化气、可燃气体等
生产产地:中国
产品品牌:德国NOOK诺克
广泛应用:石油，化工，电力，环保，水利，供热，给排水，工业，机械
防爆轰型阻火器的工作原理主要基于传热作用和器壁效应。
传热作用：燃烧需要达到一定的温度，即着火点。低于着火点，燃烧就会停止。防爆轰型阻火器内部的阻火元件设计有狭窄的通道，当火焰通过这些通道时，火焰被分割成若干细小的火焰流，增加了火焰与通道壁的接触面积，从而强化了传热效果。这使得火焰温度迅速降低至着火点以下，从而阻止火焰的蔓延。
器壁效应：燃烧与爆炸并不是分子间直接反应，而是受外来能量的激发，分子键遭到破坏，产生活化分子自由基。自由基与其它分子相撞，生成新的产物，同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时，自由基与通道壁的碰撞几率增大，参加反应的自由基减少。当阻火器的通道窄到一定程度时，自由基与通道壁的碰撞占主导地位，由于自由基数量急剧减少，反应不能继续进行，也即燃烧反应不能通过阻火器继续传播。
防爆轰型阻火器通常由上下两个外壳、阻火芯及附件等组成。外壳由碳钢、不锈钢、铝合金或其他材料铸造或焊制而成，具有足够的强度以承受微爆产生的冲击压力。阻火芯置于两个外壳之间，由薄不锈钢波纹带与平带共同卷制成盘状，且表面压有十字结构的支架以增强芯件的牢固性。
阻火性能强：能够阻止以激波压缩方式相对于前方介质以超音速传播的燃烧反应形式的爆轰现象。
结构紧凑：设计合理，体积小，重量轻，便于安装和维护。
耐腐蚀：阻火芯件采用不锈钢等耐腐蚀材料制成，适用于多种介质和环境。
密封性能好：采用高质量的密封材料和结构，确保阻火器在工作过程中无泄漏。
防爆轰型阻火器广泛应用于石油、化工、天然气等行业的管道和设备中，特别是在以下场景：
可燃气体管道：如氢气、天然气、氧气、液化气等特殊介质的管道系统。
油品储罐或火炬系统：用于阻止火焰从储罐或火炬系统向外蔓延。
气体净化和分析系统：确保气体在净化和分析过程中不会因火焰传播而引发安全事故。
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。
GZW防爆轰型阻火器操作应用案例
序号 | 品 名 | 型 号 及 规 格 | 单位 | 数量 |
3 | 阻火器 | 法兰式防爆轰阻火器GZJ-16P PN16 DN25 介质: 气体 空气 开启压力≤300MBar | 套 | 4 |
| 型号 | 重量 ( Kg/台） | PN (MPa) | 外形尺寸（mm） | 螺栓 | ||||
| K | D | DL | L | 数量 | 螺纹 | |||
| GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
在选型时，应考虑以下因素：
介质类型：根据介质的爆炸级别和最大试验安全间隙（MESG）值选择合适的阻火器型号。
使用位置：确定阻火器是安装在管道端头还是管道中间，以及是否需要承受特定的压力或温度。
性能要求：根据使用环境和工艺要求对阻火器的阻火性能、耐腐蚀性能、密封性能等进行评估。
在安装时，应遵循以下规范：
确保阻火器的流向标记与介质流向一致。
按照制造商提供的安装指南进行安装，确保连接法兰的密封性和稳定性。
在安装前对阻火器进行检查，确保其完好无损并符合设计要求。
为了确保防爆轰型阻火器的正常运行和延长使用寿命，需要定期进行维护保养。这包括：
检查阻火器本体是否有裂纹、变形或腐蚀现象。
检查连接法兰和密封垫片是否完好，如有损坏应及时更换。
定期清理阻火器内部的灰尘和杂质，保持其通畅性。
如发现阻火器性能下降或出现故障，应及时进行检修或更换。
综上所述，防爆轰型阻火器在石油、化工、天然气等行业中发挥着至关重要的作用。通过了解其工作原理、结构组成、性能特点、应用场景以及选型与安装方法等方面的知识，可以更好地应用和维护这一安全装置，确保生产过程的安全进行。
