一、ZZYP自力式气体压力调节阀组技术规范ZZYP自力式压力调节阀组概述
ZZYP（M、N）型自力式压力调节阀不是孤零安装在管道上，而是配合其它阀门或管道联合安装在系统中，通常有单路减压和双路减压两种．用户可以根据需要订购。是一个ZZYP（M、N）自力式调节阀和其他阀门、管道组合而成的管路。这种管路的组成，可以有效地起到减压调节的作用，并可以大程度地保证ZZYP（M、N）自力式调节阀的使用寿命。ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列调节阀作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。压力分段调节从15~250KPa。可按需要组合满足用户工况要求。

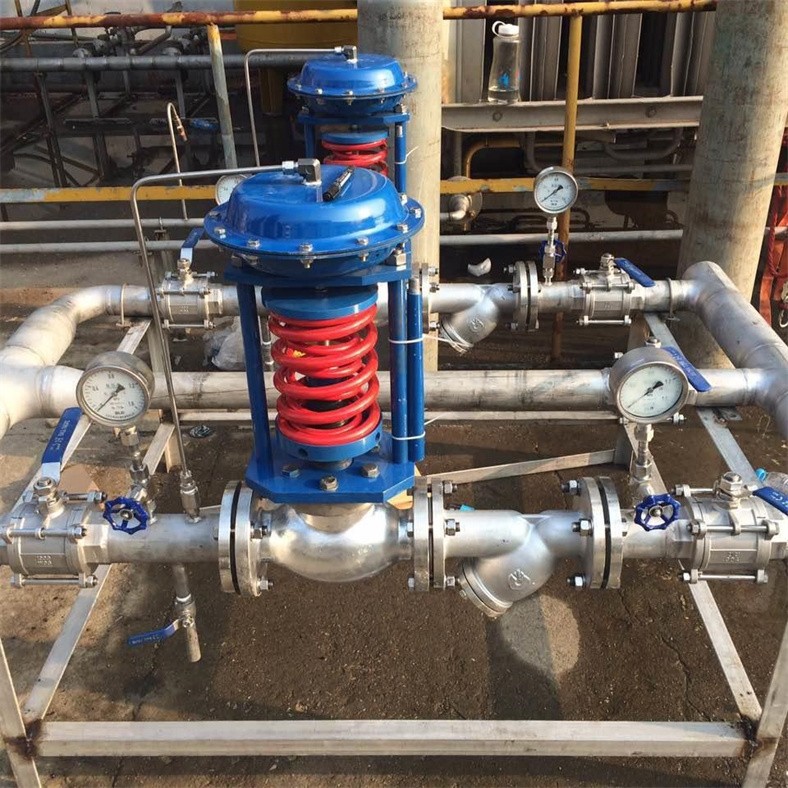

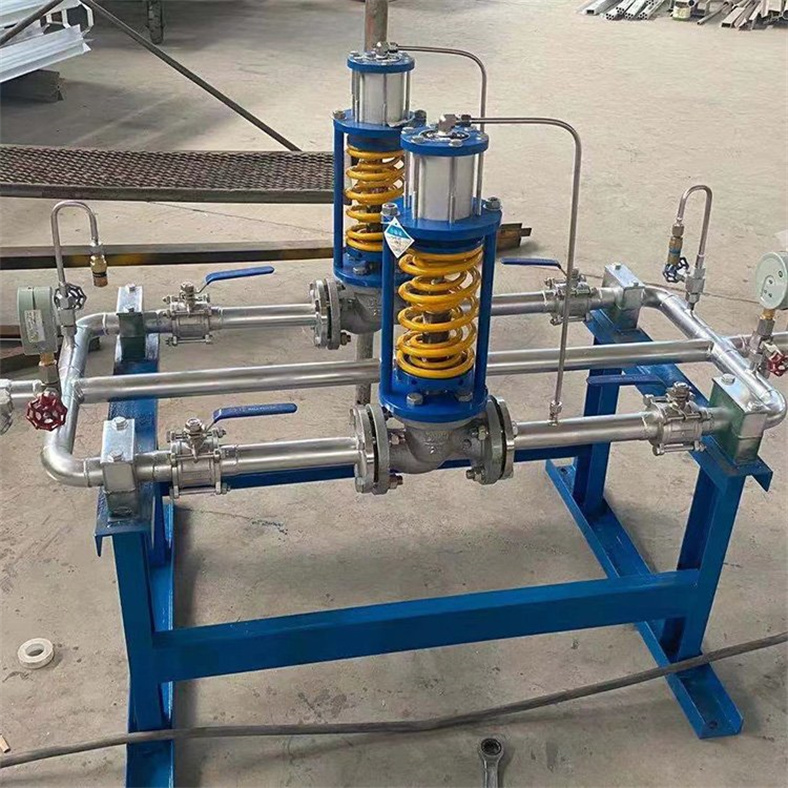

单路减压即说明管路中只有一路管道上有自力式调节阀，双路减压只用在工况特别重要，系统不允许出故障的系统中，平常一路工作，一路关闭备用，只要流量足够，不需要同时开启两路减压，以免出现阀开度过小产生震荡和噪声，影响阀使用寿命。
二、ZZYP自力式气体压力调节阀组技术规范ZZYP自力式压力调节阀组外形尺寸
ZZYP减压阀组关键是总长L的确定，至于自力式阀门的尺寸见ZZY型自力式压力调节阀说明以及ZZY自力式压力调节阀技术参数。
以控制蒸汽为例，控制其它介质总长类同，当然，尺寸L用户也可根据需求确定。
带冷凝器自力式调节阀安装注意事项在对自力式温度调节阀进行安装之后，有一些方面的工作同样需要做好，并不是安装完了就结束了所有的事情，真正专业的人员，他们能够把后续的工作做得更好，这样就可以确保接下来在应用的过程中更顺畅，所以人们在做的时候，需要更好的去关注到这个方面。
做好相应的调节
截止阀,电动截止阀自力式温度调节阀安装之后，调节的工作是很重要的，不同的系统具体的情况会存在着差异，能够按照恰当的方法，把整个的调解工作做好，那么接下来才可以在系统当中发挥功能，这对于我们大家来说很关键，所以务必要完成了一些调节的事情。自力式调节阀的一种，因为不需要其它外来能源如电源、气源，仅靠介质自身的能量来驱动，既节能又环保，使用方便，安装完毕后设定好压力值即可投入自动运行，所以在对控制精度要求不高，又缺乏电源、气源的场合，得到了越来越广泛的使用。
不过，自力式压力调节阀也需正确选型和正确安装、使用，才能保证投入运行后不出现什么问题。选型方面就不用多说了，比如调节阀是用来控制阀前压力还是阀后压力，介质是常温还是高温，有无腐蚀性，高工作压力等等，一定要事先搞清楚，我们主要谈谈安装使用方面的问题。因为我近碰到一例自力式压力调节阀的使用方面出现的问题，很有代表性。
ZZYP自力式气体压力调节阀组技术规范
阀门是用在蒸汽管道上的，投入使用才短短一两个月，用户就报修。到现场一看，大量蒸汽从调节阀膜头的排气孔中排出，噪声极大，声势惊人。事故原因，明显是蒸汽没经过冷凝，直接进入膜头，烧坏了膜片。调节阀需要带冷凝器，这样可以保证阀门、管道正常运行。用于蒸汽管道的自力式压力调节阀，安装时必须在执行器和管道之间加一个冷凝罐，不能让蒸汽进入执行器膜头，而且，调节阀必须头朝下安装，冷凝罐要高于膜头，初次使用，一定要将冷凝罐和膜头中加满水。看现场的安装方式，询问现场仪表人员，这些都没问题，那么是什么造成的呢？令人百思不得其解。后来，仔细询问了一个操作工，无意之下得知：这台阀门安装、投入使用后，冷凝罐和膜头之间的铜管接头一直在断断续续地漏水。原来是这样，漏水导致冷凝罐里的水慢慢漏光，蒸汽就进入膜头，烧坏了膜片。
由此可见，自力式压力调节阀在蒸汽管道上使用时，安装、维护方面一定要多加注意，为保证调节阀正常运行，千万不能让接头漏水，不能让冷凝罐缺水，要定期检查，适时加水。其实，不光是自力式压力调节阀，就是其它的自力式调节阀，在使用时也需注意维护和保养才行。另外，蒸汽压力如果较高，选用活塞式执行器，而不取薄膜式执行器，因为膜片一般能承受的压力不超过0.4Mpa，过此虽然能用，却要大大降低使用寿命。
自力式调节阀是一个新的调节阀种类。相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力。应用实践证明，在闭式水循环系统(如热水供暖系统、空调冷冻水系统)中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。自力式调节阀的优点很多，所以越来越受到广大客户的青睐，但是要使产品作用得到更好的发挥，那么在安装时，我们需要注意以下几点。
ZZYP自力式气体压力调节阀组技术规范
1、自力式调节阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。
2、为便于现场维修及操作，自力式调节阀四周应留有适当空间。
3、当介质为洁净气体或液体时，自力式调节阀前过滤器可不安装。
4、调压阀通径过大(DN≥100时)，应有固定支架当确认介质很洁净时，件3可不安装。
5、位置实在不允许时，旁通阀(手动)可以省略(我们不推荐)。
6、自力式调节阀组后根据需要用户可选配止回阀、安全阀等。

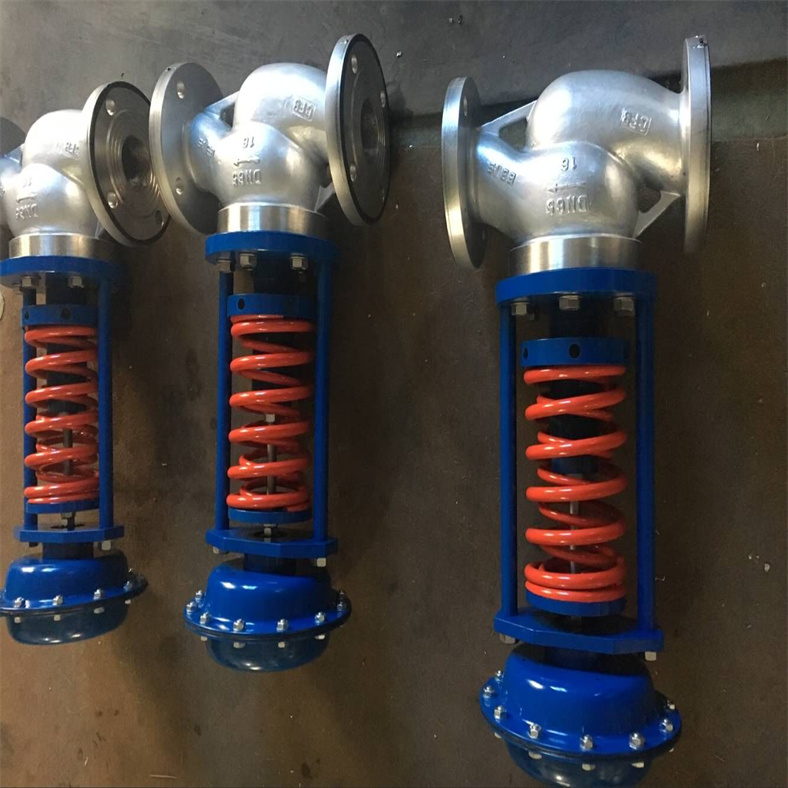

7、自力式调节阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上，冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。
阀体型式：直通铸造球型阀体
阀芯型式：快开型阀芯
公称通径：DN20 ~300 NPS3/4〞~12〞
公称压力：PN16 ~64 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
阀盖形式：螺栓压紧式
填 料：V型聚四氟乙烯
密 封 垫：金属夹石墨密封
执行机构：薄膜自力式、活塞式自力式、
表面涂漆：绿色 丙稀酸聚胺酯磁漆
ZZYP自力式气体压力调节阀组技术规范型号编制
| ZZY | 结构形式 | 公称压力 | 阀体材质 | 作用方式 | 冷凝器 | 压力调节范围(KPa) | 公称通径 |
| Z系列自力式调节阀 | P:单座自力式调节阀 M:套筒自力立式调节阀 | PN16=16 CL150LB=150 LB | C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质 | B:阀后压力控制 K:阀前压力控制 | 无：不带 C：带冷凝器 | 15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 | DN50= DN50 NPS2〞=NPS2〞 |
| 如：单座自力式调节阀，公称压力PN16，WCB材质，阀后调压，不带冷凝器，压力范围120-220KPa,口径DN50 型号为：ZZYP-16C-B-120~220-DN50 | |||||||
性能及选用参数表
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||
| 额定流量系数（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||||||||||||
| 额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||||||||||||||
| 公称压力 | PN 16、40、64 CLASS150LB~300LB | ||||||||||||||||||||||||||||||
| 压力调节范围（Kpa） | 15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 *控制压力尽量选择在调节范围中间值附件。 | ||||||||||||||||||||||||||||||
| 流量特性 | 快开 | ||||||||||||||||||||||||||||||
| 调节精度% | ±5-10 | ||||||||||||||||||||||||||||||
| 使用温度 | -40℃≤不带冷凝器≤200℃≤带冷凝器≤350℃ | ||||||||||||||||||||||||||||||
| 允许泄漏量 | 硬密封（1/h） | 单座：≤10-4阀额定容量（IV）级；套筒：≤5×10-4阀额定容量（II级） | |||||||||||||||||||||||||||||
| 软密封（1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||||||||||||||||||
| 减压比 | 大 | 10 | |||||||||||||||||||||||||||||
| 小 | 1.25 | ||||||||||||||||||||||||||||||
| 阀前压力的小值 | |||||||||||||||||||||||||||||||
| 阀前压力KPa | 30 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||||||
| 阀后压力KPa | 15-24 | 15-40 | 15-80 | 15-120 | 20-160 | 25-200 | 30-240 | 35-280 | 40-320 | ||||||||||||||||||||||
| 阀前压力KPa | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | ||||||||||||||||||||||
| 阀后压力KPa | 45-360 | 50-400 | 55-440 | 60-480 | 65-520 | 170-560 | 75-600 | 80-640 | 85-680 | ||||||||||||||||||||||
| 阀前压力KPa | 900 | 950 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 | |||||||||||||||||||||||
| 阀后压力KPa | 90-720 | 95-760 | 100-800 | 125-1000 | 150-1200 | 200-1600 | 250-2000 | 300-2400 | |||||||||||||||||||||||
1、ZZYP调节阀组名称、型号。
2、ZZYP调节阀组管道公称通径（mm）及公称压力（MPa）。
3、ZZYP调节阀组额定流量系数（Kv）。
4、ZZYP调节阀组固有流量特性。
5、ZZYP调节阀组介质名称。
6、ZZYP调节阀组工作温度及范围。
7、ZZYP调节阀组整机作用方式。
8、ZZYP调节阀组阀体、阀内件及填料材质。
9、ZZYP调节阀组所配附件。
ZZYP自力式气体压力调节阀组技术规范
ZZYP自力式气体压力调节阀组技术规范安装维护
自力式调节阀要想正常投入运行，必须保证它的安装、使用方式都是正确的。通过分析蒸汽减压阀工作原理的每一个细节，发现冷凝水不利于调节器的调节功能。分离和系统冷凝物以确保大量供应正常干蒸汽对于减压设备和稳定运行至关重要。提出了减压装置设计的基本要求和相关措施。同时，进一步认识到，减压装置z的操作的直接对象主要是加压容器。“过压"直接威胁过程温度，产品质量和设备本身的安全性，因此必须给予高度重视。
自力式控制阀作为工业管道系统中的关键组件，其安装质量直接影响设备运行效率与安全。本文将详细拆解安装流程及操作要点，帮助技术人员规范施工，避免常见问题。
ZZYP自力式气体压力调节阀组技术规范
1. 设备检查：开箱后确认阀门外观无损伤，铭牌参数与设计图纸一致，阀芯、阀座无卡滞现象。
2. 管道清理：安装前需冲洗管道，清除铁锈、焊渣等杂质，防止堵塞阀芯。
3. 环境确认：检查安装位置是否具备足够操作空间，远离高温热源（距离≥0.5米），且避免阳光直射。
1. 管道定位与固定：
阀门中心线需与管道中心线重合，偏差≤2mm。采用法兰连接时，垫片选择耐高压型号，螺栓对角均匀紧固。
2. 阀门吊装与就位：
使用吊装工具垂直起吊，防止倾斜受力。安装方向需与介质流向一致（箭头标识方向），必要时加装旁通管道便于调试。
3. 附件安装与测试：
同步安装上下游压力表、温度计及旁通阀。安装完成后进行水压试验，强度试验压力为设计压力1.5倍，保压30分钟无泄漏。
1. 流向要求：
严格按照阀体箭头指示安装，单向阀禁止反向使用，否则可能导致压力波动或无法正常调节。
2. 安装间距：
阀门与相邻设备间距≥500mm，便于日常维护。执行机构电缆需穿管保护，接头做好防水处理。
3. 调试规范：
系统运行前需先打开旁通阀充压，逐步关闭旁通阀，观察压力变化曲线。调试建议由专业人员操作，记录调节参数。
4. 维护禁忌：
禁止在阀门关闭状态下强行启动泵体，防止压力瞬间升高损坏阀门。日常清洁需使用专用工具，避免金属硬物划伤密封面。
1. 泄漏问题：重点检查垫片材质兼容性，高温场景推荐金属缠绕垫片，安装时涂抹少量硅基脂增强密封性。
2. 卡涩现象：定期向执行机构注油孔加注专用润滑脂，动作频率高的阀门建议每季度进行一次全行程测试。
3. 压力异常：若出现下游压力持续下降，需检查阀芯是否磨损或膜片是否破损，及时更换备件后重新标定。
规范安装是保障自力式控制阀长期稳定运行的基础。施工单位需严格遵循上述步骤，加强过程监理，确保系统安全达标。实际操作中可结合《工业自动化仪表工程施工质量验收规范》GB50093-2013执行，必要时留存影像资料备查。
