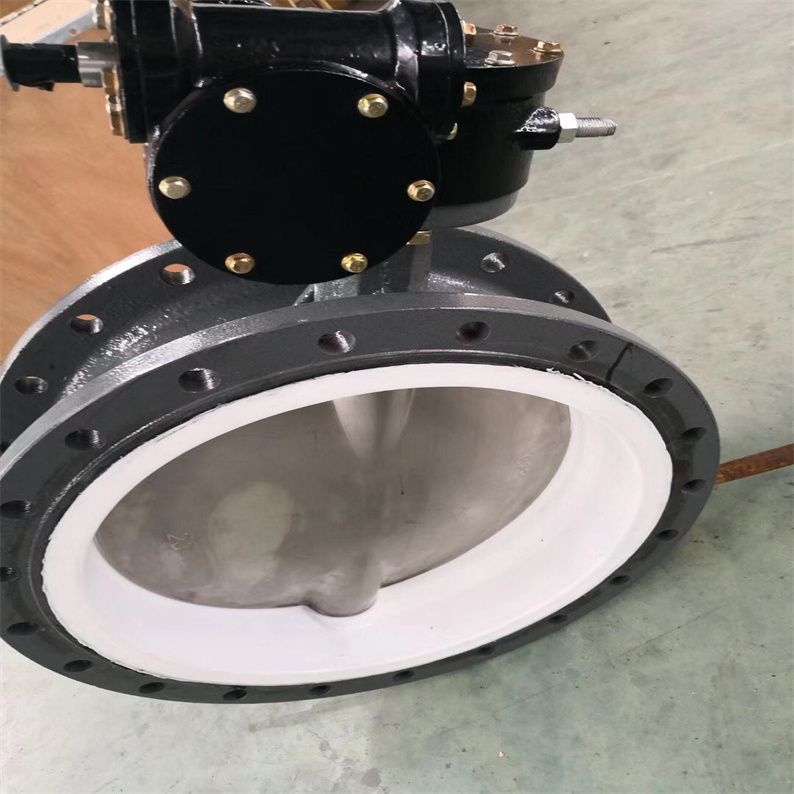

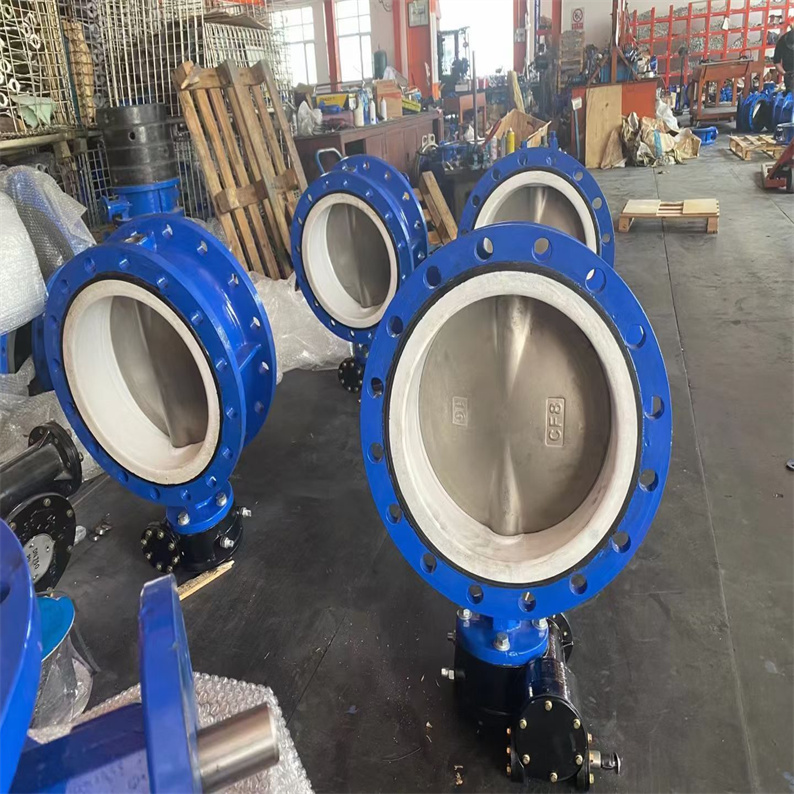

D341F46-16C钢制衬氟法兰式蝶阀选型分析 衬氟蝶阀D341F46-16C是一种结构简单、功能强大的调节阀，广泛应用于石油、化工、冶金、水电等领域。其的衬氟设计，使其具有出色的耐腐蚀性和无泄漏特性，特别适用于处理各种高腐蚀化学介质。该阀门的启闭件是一个圆盘形的蝶板，蝶板在阀体内绕其自身的轴线旋转，从而实现启闭或调节的目的。D341F46-16C衬氟蝶阀的阀体、阀瓣和支架等关键部件均采用了WCB衬F46材质，确保了阀门的耐腐蚀性和长期使用寿命。
二、D341F46-16C钢制衬氟法兰式蝶阀选型分析产品特点 双向密封功能：中线蝶阀设计，蝶板与阀座在360°圆周内同心，具有双向密封功能，压力、流量可自由调节。 零泄漏：四级加载弹性密封结构，保证了阀门内、外的零泄漏。 耐腐蚀：全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里阀，具有耐腐蚀、寿命长等优点。 适用介质广泛：适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。 安装方便：体积小，重量轻，安装简便。
D341F46-16C钢制衬氟法兰式蝶阀选型分析1.其基本类型有两种,即D71F4 和D71F46(中线)以及D71F4 和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D71F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,达到介质的零泄露.
2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.
3.D343F型法兰连接双偏心全衬里蝶阀.
二、D341F46-16C钢制衬氟法兰式蝶阀选型分析结构特点 1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单.
(*采用O型圈是为了防止意外泄漏时的安全措施)
5.法兰连接双偏心蝶阀试用于压力较高场合.
三、D341F46-16C钢制衬氟法兰式蝶阀选型分析设计规范 遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.
四、D341F46-16C钢制衬氟法兰式蝶阀选型分析法兰衬氟蝶阀驱动方式
手动、蜗轮转动、气动、电动. 遵循规范 | STANDARD | 设计与制造Design | GB 12238 | 结构长度
Face to face | GB 12221 (短一长系列) | 法兰尺寸
End flange | JB78/JB79 (GB.HG.SH) | 压力试验
Test | GB/T 13927 | 标志
Symbol | GB 12220 | 供货
Supply | GB/T 12252 |

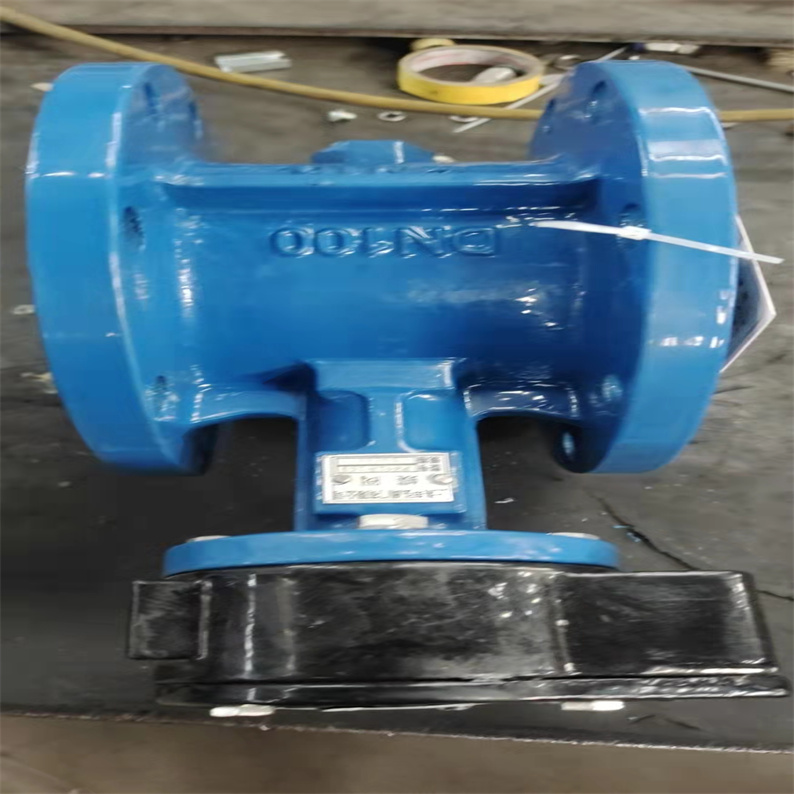

法兰连接蝶阀（偏心）
· 设计与制造符合中国国家标准
· 基本结构形式（*蝶板轴相对阀体/阀座中心有二维偏心）
a.DA 43F 半衬里型
阀体全衬里/蝶板与蝶板轴为不锈钢(不衬)/蝶板与轴由销钉连接/阀体为整体式;
b.DA 43F4 6 全衬里型
阀体全衬里/蝶板与蝶板轴全衬层/蝶板与轴固定连接/阀体为整体式.
· D341F46-16C钢制衬氟法兰式蝶阀选型分析基本型号
公称压力PN0.6-2.5(MPa) 公称通径DN40-1000（mm)
手动 | DA 43F（半衬） | 蜗 轮 转 动 | DA 343F（半衬） | DA 43F3 （全衬里） | DA 343F3 （全衬里） |
|
| DA 43F46（全衬里） | DA343F46（全衬里） |
|
| 气动 | DA 643F（半衬） | 电动 | DA 943F（半衬） | DA 643F3 （全衬里） | DA 943F3 （全衬里） |
|
| DA643F46（全衬里） | DA9 43F46（全衬里） |
|
|
D341F46-16C钢制衬氟法兰式蝶阀选型分析主要零部件材料表Standard Material Specifications 表A5
序号 NO | 零件名称 Name | 灰铸铁 | 铸钢 | 不锈刚 | 超低碳不锈钢 |
|
| Z | C | P | R | PL | RL |
|
| 1 | 阀体 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | 2 | 蝶板轴/销 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | 3 | 衬里层/阀座 | PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯) |
|
|
|
|
| 4 | 蝶板/填料压盖 | WCB | WCB | CF8 | CF8M | CF3 | CF3M | 5 | 支架 | WCB(碳钢) | CF8(不锈钢) |
|
|
|
| 6 | 填料 | PTFE (F4) | PTFE (F4) | PTFE (F4) |
|
|
| 7 | 蝶栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 | 8 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

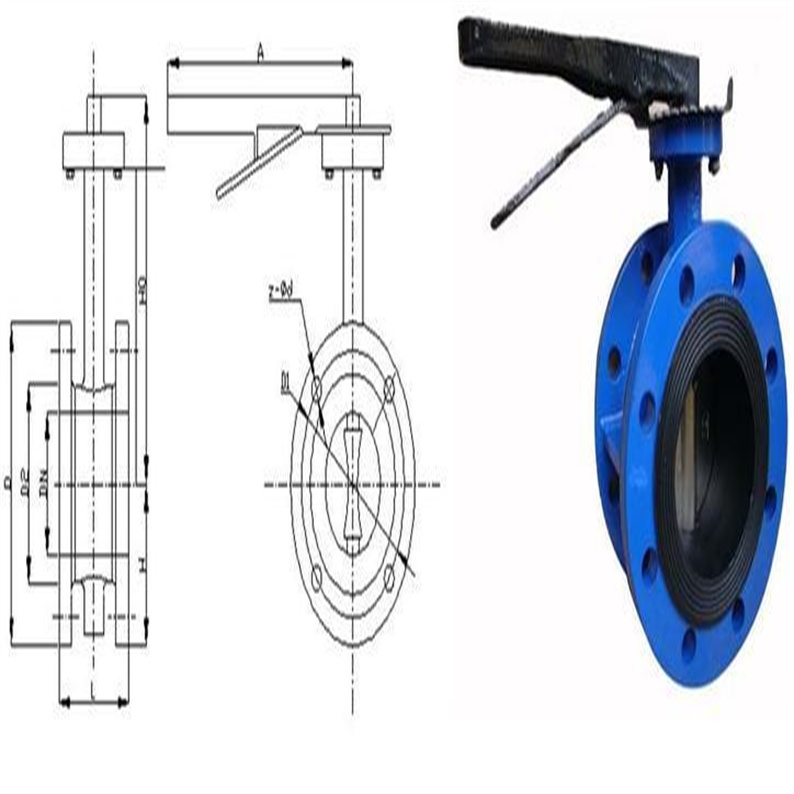

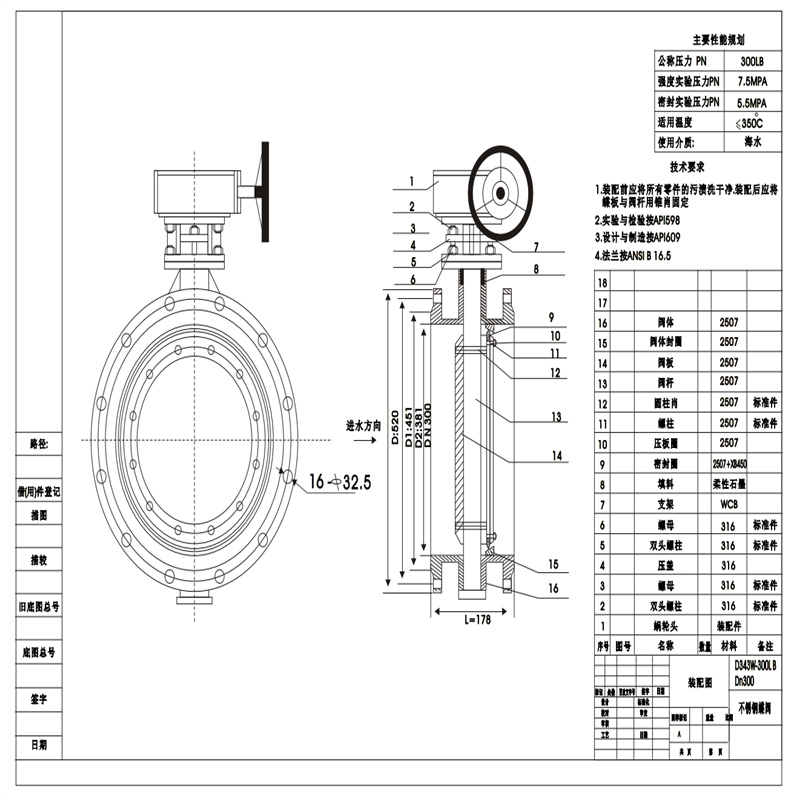

蜗轮法兰衬氟蝶阀主要连接尺寸及重量Dimensions and weights
公称通径 | 标准值 | 参考值 |
|
|
|
|
|
|
|
|
| DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | D0 | H | W(kg) | PN1.0(MPa) |
|
|
|
|
|
|
|
|
|
|
| 40 | 11/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 140 | 10 | 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 200 | 160 | 12 | 65 | 21/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 250 | 160 | 13 | 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 250 | 170 | 14 | 100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 300 | 180 | 16 | 125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 300 | 275 | 18 | 150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 200 | 295 | 38 | 200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 200 | 320 | 74 | 250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240 | 385 | 105 | 300 | 12 | 270 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 240 | 390 | 142 | 350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 280 | 460 | 179 | 400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 280 | 510 | 220 | 450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 320 | 540 | 268 | 500 | 20 | 350 | 670 | 620 | 585 | 4 | 34 | 20-φ30 | 320 | 570 | 378 | 600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 360 | 660 | 608 | 700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 360 | 710 | 1050 | 800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-φ30 | 360 | 780 | 1320 | 900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | 380 | 885 | 1795 | 1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | 400 | 990 | 1900 |
蜗轮法兰衬氟蝶阀主要连接尺寸及重量Dimensions and weights
公称通径 | 标准值 | 参考值 |
|
|
|
|
|
|
|
|
| DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | D0 | H | W(kg) | PN1.6(MPa) |
|
|
|
|
|
|
|
|
|
|
| 40 | 11/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 140 | 10 | 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 200 | 160 | 12 | 65 | 21/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 250 | 160 | 13 | 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 260 | 170 | 14 | 100 | 4 | 127 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 300 | 180 | 16 | 125 | 5 | 140 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 300 | 275 | 18 | 150 | 6 | 140 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 200 | 295 | 42 | 200 | 8 | 152 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 200 | 320 | 78 | 250 | 10 | 250 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 240 | 385 | 120 | 300 | 12 | 270 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 240 | 390 | 145 | 350 | 14 | 290 | 520 | 470 | 435 | 4 | 38 | 16-φ25 | 240 | 460 | 202 | 400 | 16 | 310 | 580 | 525 | 485 | 4 | 40 | 16-φ30 | 280 | 510 | 235 | 450 | 18 | 330 | 640 | 585 | 545 | 4 | 44 | 20-φ30 | 280 | 540 | 368 | 500 | 20 | 350 | 705 | 650 | 608 | 4 | 46 | 20-φ34 | 320 | 570 | 420 | 600 | 24 | 390 | 755 | 770 | 718 | 5 | 54 | 24-φ41 | 320 | 660 | 750 | 700 | 28 | 430 | 840 | 840 | 788 | 5 | 54 | 24-φ41 | 360 | 710 | 1028 | 800 | 32 | 470 | 910 | 950 | 898 | 5 | 54 | 24-φ41 | 380 | 780 | 1690 | 900 | 36 | 510 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 | 400 | 885 | 1815 | 1000 | 40 | 550 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 | 500 | 990 | 2050 |
◆蜗轮法兰衬氟蝶阀产品订货须知：
◆ ①产品名称与型号
◆ ②公称压力
◆ ③公称通径
◆ ④连接法兰标准
◆ ⑤阀体材质
◆ ⑥额定流量系数
◆ ⑦工作介质
◆ ⑧介质温度
◆ ⑨是否带附件以便为您正确选型。
◆ 蜗轮法兰衬氟蝶阀产品售后服务:
三、D341F46-16C钢制衬氟法兰式蝶阀选型分析使用注意事项
安装：在安装前，应检查阀门的型号、规格和管道是否匹配，确保安装正确。安装时，应严格按照产品说明书和安装图纸进行操作，避免安装错误导致阀门损坏或泄漏。 操作：操作时，应注意阀门的开启和关闭方向，避免操作不当导致阀门损坏或泄漏。同时，应定期检查阀门的密封性能和操作灵活性，确保阀门处于良好状态。 维护：在使用过程中，应定期对阀门进行维护和保养，包括清洗、润滑和更换损坏的零部件。在维护过程中，应严格按照产品说明书进行操作，避免损坏阀门或影响其性能。 安全：在更换填料或进行其他维修工作时，应确保阀门处于关闭状态，并降低管道压力，以确保工作安全。

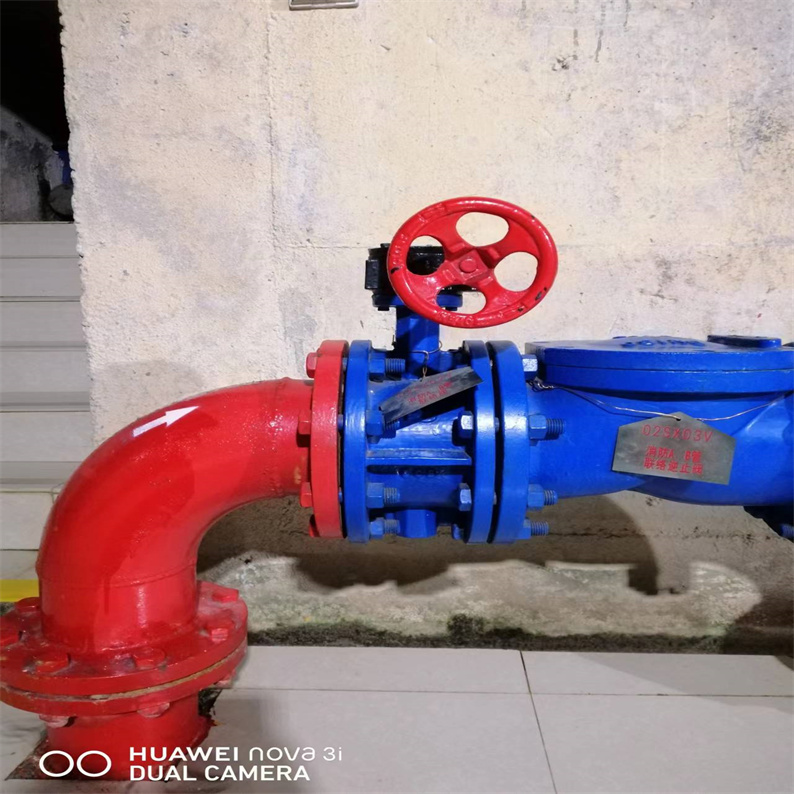

四、D341F46-16C钢制衬氟法兰式蝶阀选型分析应用案例 D341F46-16C衬氟蝶阀在石油、化工等行业中得到了广泛应用。例如，在石油炼制过程中，该阀门可以用于控制腐蚀性介质的流量和压力；在化工生产中，该阀门可以用于处理各种强腐蚀性介质，确保生产过程的稳定性和安全性。
五、D341F46-16C钢制衬氟法兰式蝶阀选型分析总结 D341F46-16C衬氟蝶阀是一种性能优异、耐腐蚀、无泄漏的调节阀，适用于各种高腐蚀化学介质的处理。在使用过程中，应注意安装、操作和维护等方面的注意事项，以确保阀门的正常运行和长期使用寿命。同时，该阀门在石油、化工等行业中具有广泛的应用前景和发展潜力。 |
