SRB直通篮式过滤器选型分析

SRB直通篮式过滤器选型分析

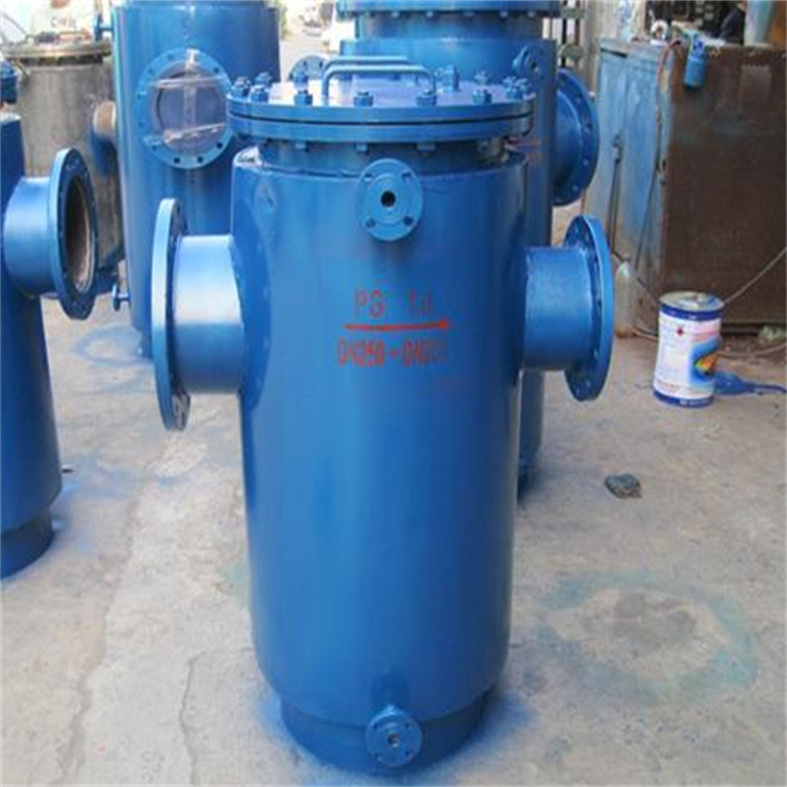

SRB14直通篮式过滤器是工业生产中的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。篮式过滤器，专为油或其他液体管道设计，其过滤孔面积相较于通径管面积，显著扩大了2-3倍，远胜于传统的Y型和T型过滤器。这种过滤器的精度，其滤网结构，形状如篮，因此得名。它主要由接管、筒体、滤篮、法兰、法兰盖以及紧固件等精心组成。安装在管道上后，该过滤器能有效清除流体中的大颗粒杂质，确保压缩机、泵、仪表等机器设备能够顺畅运行，从而稳定工艺流程，保障安全生产。此外，篮式过滤器还易于清洗和维护，只需拆卸滤桶进行处理后重新安装即可，非常适合石油、化工、医药、食品及环保等多个行业的应用。若将其串联安装在泵的入口或系统管线的其他位置，还能有效延长泵及其他设备的使用寿命，并保障整个系统的安全。

在安装管道时，可能会带入其他杂物，而生产中使用的原材料也可能含有杂质。当管道中的液体流经过滤器时，这些污物会被过滤器拦截并收集在滤网内。当污物积累到一定程度时，过滤器会通过泄压孔进行泄压，从而轻松打开壳盖进行滤网的清理。此外，还可以利用滞留物排放口对壳体进行清洗。

SRB直通篮式过滤器选型分析过滤器选型的一般原则包括：

1、进出口通径的选择原则：
通常，过滤器的进出口通径应至少与相配套的泵的进口通径相当，且一般建议与进口管路口径保持一致。
2、公称压力的考量：
在选择过滤器时，其压力等级应依据过滤管路可能面临的最大压力来定。
3、孔目数的挑选：
挑选孔目数时，关键要依据需拦截的杂质粒径来定，这通常与介质流程工艺的要求密切相关。可查阅“滤网规格”表，了解不同规格丝网所能拦截的粒径尺寸，从而做出明智的选择。这些规格参数对于过滤器的性能和使用效果至关重要。

SRB直通篮式过滤器选型分析适用范围

在挑选孔目数时，必须充分考虑其适用范围。不同行业和工艺对过滤器的需求各异，因此选择恰当的孔目数显得尤为重要。要确保所选孔目数能够契合特定应用的需求，从而保障过滤器的性能和效果达到预期。
1，化工及石油化工领域中，用于过滤弱腐蚀性物料，例如水、氨、油品以及烃类等。
2，同样适用于化工生产中的腐蚀性物料，如烧碱、浓稀硫酸、碳酸、醋酸以及酯酸等。
3，在制冷行业中，用于处理低温物料，如液甲烷、液氨、液氧和各类冷剂。
4，轻工食品和制药行业中，对卫生有严格要求的物料过滤，如啤酒、饮料、乳制品、粮浆以及医药用品等。
5，还可用于各种特殊工艺的高效过滤器等。

SRB直通篮式过滤器选型分析不锈钢钢丝网技术参数

法兰标准
在挑选和使用过滤器时，法兰标准是一个不可忽视的考量因素。它不仅关系到过滤器的安装与使用，更对其性能和安全有着直接的影响。因此，在选购过程中，务必明确并遵循相应的法兰标准，以确保过滤器的稳定性和可靠性。
粗过滤器压力曲线图
在选购和使用过滤器时，了解其压力曲线图至关重要。这张图表能够清晰地展示过滤器在不同压力下的工作状态和性能特点，从而帮助用户做出更明智的选购决策，确保过滤器的稳定运行和高效过滤。
综合技术参数概览
在深入探讨过滤器压力曲线图的同时，我们也不能忽视其他关键的技术参数。这些参数综合起来，能够为用户提供全面而详尽的过滤器性能信息，助力用户做出更可靠的选购判断，确保过滤器的稳定高效运行。

SRB直通篮式过滤器选型分析产品特点

1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。

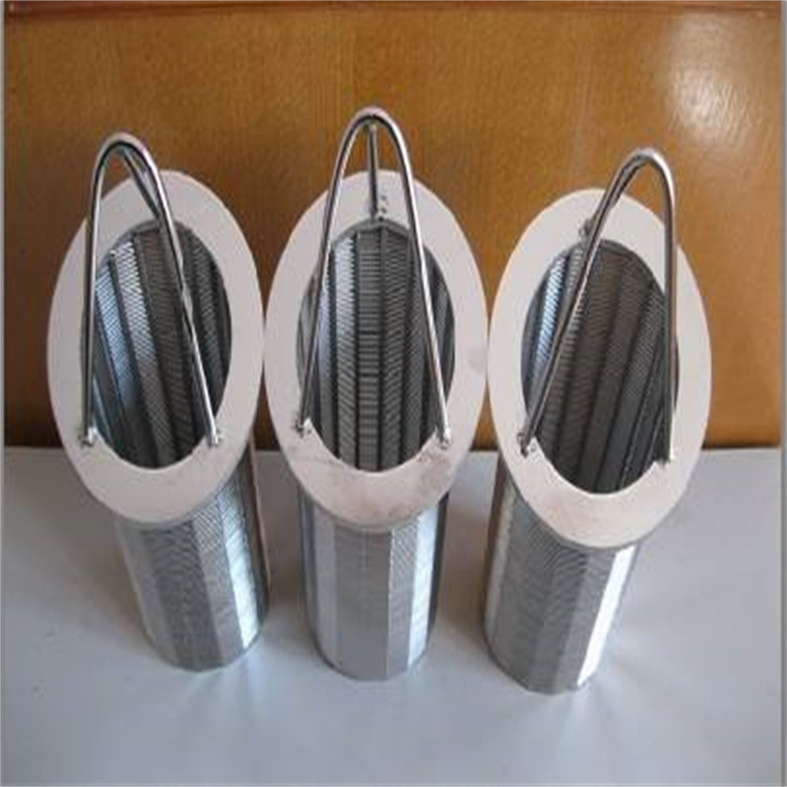

5、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成。

SRB直通篮式过滤器选型分析结构分析图

SRB直通篮式过滤器选型分析零部件材料

外形结构图

SRB直通篮式过滤器选型分析主要外形尺寸（直通蓝式）

主要外形尺寸（高低蓝式）

拆卸滤网说明

一、SRB直通篮式过滤器选型分析准备工作

在进行篮式过滤器的安装前，需要准备好相应的工具以及安装所需的配件，例如扳手、螺丝刀、垫片、密封垫圈等。此外，需要确认篮式过滤器的型号和规格是否符合要求。

二、SRB直通篮式过滤器选型分析安装位置选择

在安装篮式过滤器之前，应该考虑篮式过滤器的使用目的和生产环境，选择适当的安装位置。一般而言，篮式过滤器通常安装在管道上，以便于对流体进行过滤。同时，需要考虑到篮式过滤器的维护和清洗方便性，因此位置的选择十分重要。

三、SRB直通篮式过滤器选型分析安装步骤

1. 计算管道口径和选用合适的篮式过滤器。

2. 安装管道支架并确定管道的水平度和垂直度。

3. 在管道中安装阀门和流量计等配件，并连接好进出口管道。

4. 将篮式过滤器和密封垫圈等配件按照图纸要求正确连接到流量计进口处。

5. 检查连接部分是否密封，并确认阀门是否安装正确，其他部件是否牢固。

6. 打开进口和出口阀门，用水进行试运行，并观察流量计读数的变化，检查是否有渗漏现象。

7. 最后，根据现场使用情况以及安全因素，设置好安全阀和排污阀等配件。

四、SRB直通篮式过滤器选型分析注意事项

1. 在进行安装操作过程中，需要关注安全问题，避免发生危险事故。

2. 在连接过滤器管道时，需要特别注意各部位连接是否牢固，并加装密封垫圈。

3. 进行试运行时，应注意流量计的读数情况，以便于判断篮式过滤器是否正常工作。

4. 安装结束后，应及时清洗过滤器，并定期检查以确保其正常使用。

总之，安装篮式过滤器需要认真对待，按照上述步骤进行操作，并定期进行维护和检查，以保证其正常高效的工作。

SRB直通篮式过滤器选型分析维修与保养
确保过滤器的持续稳定运行，不仅依赖于其初期的性能表现，更离不开日常的维修与保养。通过定期检查、清洁和更换部件，可以及时发现并解决潜在问题，延长过滤器的使用寿命，确保其始终处于最佳工作状态。
SRB直通篮式过滤器选型分析维修与保养细节
1、过滤器的核心组件是过滤器芯件，它由过滤器框和不锈钢钢丝网构成。特别需要注意的是，不锈钢钢丝网作为易损件，需要得到妥善的保护。

2、随着过滤器的工作时间增长，过滤器芯内会逐渐积累杂质，导致压力降增加和流速降低。因此，需要及时清除这些杂质，以维持过滤器的正常工作。

3、在清洗过程中，必须小心谨慎，确保过滤芯上的不锈钢钢丝网不受变形或损坏。一旦过滤芯受损，其过滤效果将无法达到设计标准，进而可能损害压缩机、泵、仪表等关键设备。
4、若发现不锈钢钢丝网出现变形或破损，应立即进行更换，以确保过滤器的正常性能得以维持。
