固定顶罐全天候防爆阻火呼吸阀安装维护保养

1 固定顶罐全天候防爆阻火呼吸阀安装维护保养选用
根据设置呼吸阀的具体场合的工况条件和规定的计算方法或公式确定呼吸阀的呼吸量。对照呼吸阀通气量范围，选用呼吸阀尺寸。制造厂提供的各种规定的不同定压值的性能曲线，要求设计所选用的呼吸阀通气量与呼吸阀性能曲线一致。当单个的呼吸量不能满足要求时，可设置两个以上的呼吸阀。呼吸阀，作为储罐安全的重要组件，其作用不可忽视。根据国家标准《石油化工企业设计防火标准》（GB 50160-2018）的规定，甲、乙类液体的固定顶罐必须配备阻火器和呼吸阀，以确保储罐的安全运行。呼吸阀在储罐安全中扮演重要角色，通过维持储罐气压平衡和减少介质挥发，确保储罐安全运行，符合国家相关标准。

呼吸阀不仅能维持储罐的气压平衡，防止其在超压或真空状态下受损，还能有效减少罐内介质的挥发和损耗，满足储罐大小呼吸的通气需求。

◇ 呼吸阀的结构与工作原理

呼吸阀通过其独特的结构和工作原理来发挥其保护作用。呼吸阀安装于罐顶，通过阀盘和加重块调节罐内压强，实现压力平衡，自动控制气体流通。它安装在灌顶，自动控制储罐内外气体的流通，通过阀盘（有时配合加重块）的重量来调节罐内的呼气压力和吸入真空度。当罐内压力超过允许值时，压力阀会打开，混合气从罐内逸出，从而防止压力进一步升高；而当真空度超过允许值时，真空阀会打开，吸入空气以维持储罐的压力平衡。通过这种方式，呼吸阀在一定程度上降低了介质的蒸发损耗。

◇ 呼吸阀的选择与维护

在选择呼吸阀时，需要综合考虑介质收发作业时的排量，以及储罐结构本身的允许值。根据介质流量和罐体要求选择呼吸阀型号与规格，定期检查呼吸阀状态以确保其正常运作。此外，呼吸阀的直径也是选择的重要依据，直径大于250mm的呼吸阀可选用两个不超过250mm的呼吸阀进行替代。在维护方面，需要定期检查呼吸阀的工作状态，确保其能够正常启闭，从而发挥其应有的保护作用。

02固定顶罐全天候防爆阻火呼吸阀安装维护保养呼吸阀的技术参数与标准

◇ 呼吸阀主要技术参数

呼吸阀主要技术参数包括：操作压力范围：+355Pa至-295Pa、+1750Pa至-295Pa、+980Pa至-295Pa，以及特殊压力等级。 材质选项：HT、20#、Q235、304、304L、316、316L等，满足不同使用需求。 防爆等级：符合BS5501:HA、IIB、IIC标准，确保安全性能。 密封件材质：采用聚四氟乙烯，具有优异的密封性能。 法兰标准：遵循HG20592-97、SH、GB、JB/T81-94等行业标准，确保互换性与安全性。 规格范围：DN50至DN350，满足不同储罐尺寸的需求。

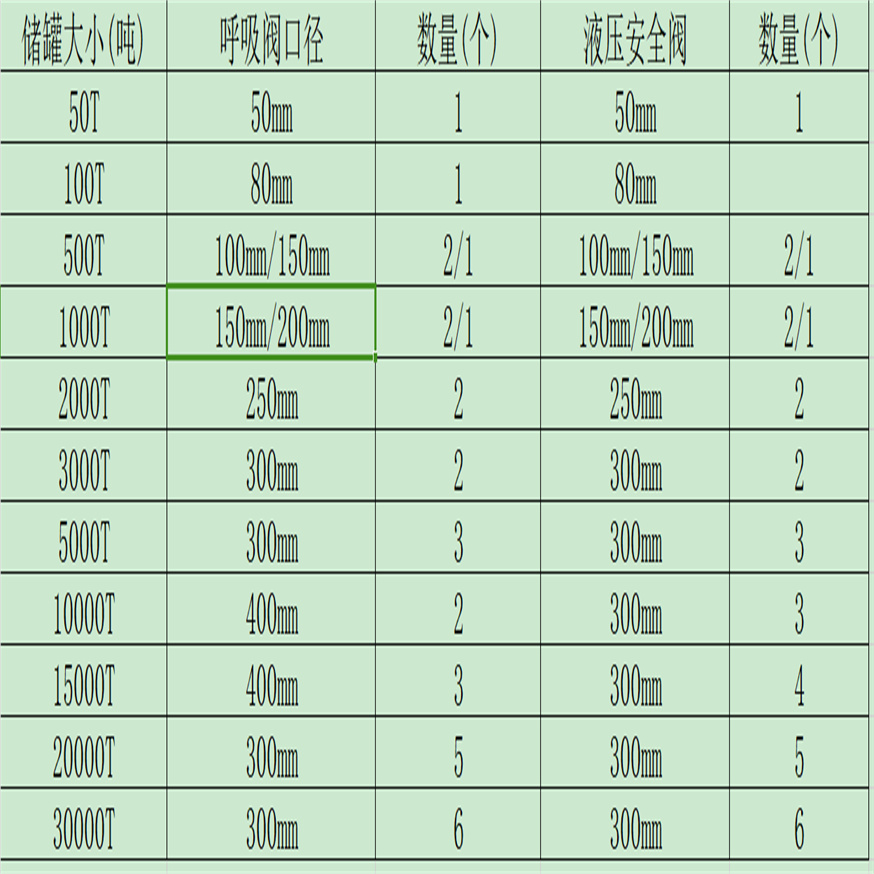

◇ 呼吸阀的选择参考表

依据流量选择合适规格机械呼吸阀，确保安全与适用性。储罐收发介质流量（m³/h）与所需呼吸阀数及规格的对应关系如下：当储罐收发介质流量在6至100m³/h之间时，推荐选择DN50规格的呼吸阀。当储罐收发介质流量超过100m³/h，且在101至150m³/h之间时，建议选用DN100规格的机械呼吸阀。以此类推。

◇ 制造与检测标准

参照行业标准确保产品质量，严格检测保证呼吸阀使用性能。制造标准参照SY7551（石油储罐呼吸阀）及GB5908等相关标准，确保产品质量。检测方面，严格按照行业标准进行验收，保证每一件产品的性能与质量。

03固定顶罐全天候防爆阻火呼吸阀安装维护保养呼吸阀的使用与维护指南

详细步骤与周期检查，处理常见故障如漏气、堵塞等，保障呼吸阀正常开启和关闭。

在使用过程中，需要注意一些常见故障：

1. 漏气：这通常是由于阀与阀盘接触面锈蚀、硬物划伤，或是阀盘、阀座变形以及阀盘导杆倾斜所致。

2. 卡死：常见于呼吸阀安装不当、油罐变形导致的阀盘导杆歪斜，或阀杆锈蚀，使得阀座在导杆上活动不畅，从而将阀盘卡在导杆某处。

3. 粘结：由于蒸气、水分与沉积在阀盘、阀座、导杆上的尘土等杂物混合发生化学反应，长时间后导致阀盘与阀座或导杆粘结。

4. 堵塞：长期未保养的机械呼吸阀，其内部及呼吸管内会沉积尘土、锈渣等杂物，甚至蜂或鸟在呼吸阀口筑巢，都会造成呼吸阀堵塞。

5. 冻结：因气温变化，呼吸阀的阀体、阀盘、阀座和导杆等部位会凝结空气中的水分进而结冰，影响阀的正常开启。

遵循这些检查周期和维护措施，能够确保呼吸阀的安全性能得到持续保障。在例行巡检和每次作业时，都必须从外观和现象上加强检测分析，及时发现并解决这些问题。

2 固定顶罐全天候防爆阻火呼吸阀安装维护保养制造及验收

呼吸阀壳体应采用铝合金铸件，其性能应符合GB/T 9348的规定。阀盘、导杆及紧固件应采用316L材料（新上项目和检修新采购呼吸阀需满足该条件，现场在役呼吸阀根据实际情况逐批进行更新），其性能应符合GB/T 4237和GB/T 1220的规定。除非另有规定，法兰应符合HG 20592-20635的规定，且法兰的压力等级不低于0.6MPa。呼吸阀阀盘的开启高度，不应小于呼吸阀公称直径的0.3倍。呼吸阀的阀体应能承受0.2MPa的水压，且无渗漏和变形。呼吸阀阀盘在开启和关闭时，应动作灵活；动作完成后处于关闭状态时，应能有效密封。针对不同型号的呼吸阀进行开启压力试验，允许偏差：正压为-20Pa—0Pa，负压为0Pa—20Pa。
3  固定顶罐全天候防爆阻火呼吸阀安装维护保养呼吸阀维护及试验

3.1  固定顶罐全天候防爆阻火呼吸阀安装维护保养常规检查
（1）阀盘与阀座接触面良好，清除阀盘上的水珠、灰尘、锈渣。
（2）阀杆上下活动灵活。
（3）阀壳网罩完好，必要时更换阀壳衬垫。
（4）压盖衬垫严密性好。
（5）冬季阀体保温套良好。
（6）阀内无冰冻。
（7）呼吸阀挡板完好，若呼吸阀挡板腐蚀严重，应予更换。
（8）每季度进行解体全面一次，冰冻季节加强频次。
（9）储罐顶至呼吸阀的巡检、维护通道需要定期测厚检查并归档。
3.2  固定顶罐全天候防爆阻火呼吸阀安装维护保养型式试验

当结构、工艺、材料发生改变时，必须进行型式试验。
（1）呼吸阀阀盘在开启或关闭时，动作灵活；完成动作关闭时能有效密封。
（2） 阀体水压试验
试验用液体为5-35℃洁净水，试压压力0.2MPa，保压10min，无渗漏和变形
（3）开启压力试验
将呼吸阀安装在试验台上，关闭阀盘，将阀盘分别转动90°、180°，每一工况测三次，取9个压力值得算数平均值。允许偏差：正压-20-0Pa，负压0-20Pa
（4）通气量试验
用0.5-1.0精度级的风速仪探头插入测试管进行通气量试验，对不同位置的测点进行测量。每个测点每分钟读数一次，共三次，流速为各测点的算数平均值。
Q=3600A*v
Q-通气量（m3/h）
A-测试管截面积（m2）
v-流通截面内的平均流速（m/s）
（5）泄漏量试验
将呼吸阀安装在试验台上进行流量测量。泄漏试验压力为开启压力0.75倍。允许偏差：DN≤150,泄漏量＜0.04m3/h；DN≥200，泄漏量＜0.4m3/h。
