常闭型气动快速切断阀

常闭型气动快速切断阀

简要描述:
ZMBQ常闭型气动快速切断阀通常由气动执行机构和调节阀连接安装调试组成,气动执行机构可分为单作用式和双作用式两种,单作用执行器内有复位弹簧,而双作用执行器内没有复位弹簧。

更新时间:2021-05-03

访问量:265

厂商性质:生产厂家

生产地址:SH

品牌申弘加工定制
连接形式法兰材质碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体压力环境常压
工作温度高温流动方向单向
驱动方式蒸汽零部件及配件阀体
形态膨胀式类型直通式
密封形式硬密封式公称通径15-800mm

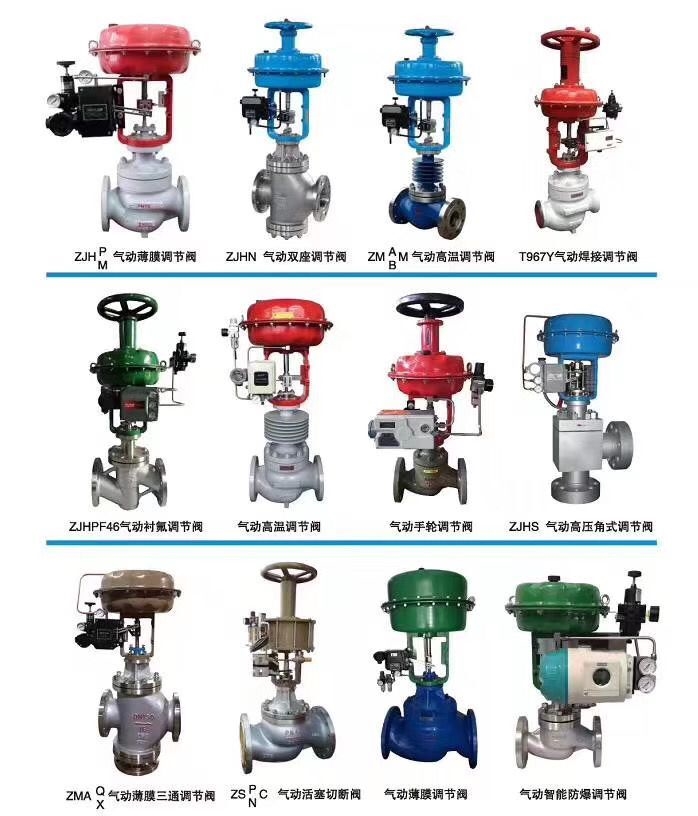

ZMBQ常闭型气动快速切断阀产品说明

 本实用新型所要解决的技术问题是克服所述已有技术中气动薄膜切断阀的不足之处,提供构造比较简单,体积较小,所需零部件较少,加工工艺性好,造价相对低,使用寿命长的一种常闭型气动活塞切断阀。

为解决上述问题,本实用新型常闭型气动活塞切断阀采用的技术方案是在阀体一端设有进气口,另一端设有出气口,阀杆下端固定有密封垫圈,其特殊之处是阀体上联有气缸,气缸上端联有气缸盖,阀杆穿经气缸下壁,阀杆上部位于气缸内,下部位于阀体内,阀杆上端联有活塞位于气缸内,活塞上面顶设有弹簧,气缸上开设有控制气进口位于活塞下方。
气动切断阀是用于工艺管道中突发故障或事故时,将管路介质(液体、气体)流体紧急快速截断的高性能切断阀,具有动作迅速、严密切断、安全可靠等特点,在其高危险物料的加工处理,贮存运输过程中被得到广泛应用,在气体泄漏、意外事故、操作不当、人员没办法靠近时,能够远距离快速关闭阀门,起安全保护作用。


气动切断阀结构特点:

1、切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。

2、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数加大30%。

3、阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。

4、平衡型阀内件,提高了切断阀的许用压差。

工作原理
气动切断阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度等各种工艺参数。气动切断阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。
气动切断阀通常由气动执行机构和调节阀连接安装调试组成,气动执行机构可分为单作用式和双作用式两种,单作用执行器内有复位弹簧,而双作用执行器内没有复位弹簧。其中单作用执行器,可在失去起源或突然故障时,自动归位到阀门初始所设置的开启或关闭状态。
气动切断阀根据动作形式分气开型和气关型两种,即所谓的常开型和常闭型,气动切断阀的气开或气关,通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

所述的阀杆上端可以连有行程指示杆穿经气缸盖。常态下即未向气缸输入控制气时,在弹簧作用下,活塞、阀杆及其下端所联密封垫圈被压下,阀门关闭,阻断进气口与出气口所连通道;通过控制气进口向气缸输入控制气时,活塞连同阀杆及其下端所联密封垫圈同时上移,阀门开启,开通进气口与出气口所连通道。取消控制气输入时,弹簧复位,阀门关闭,恢复常态。
阀杆上端所连行程指示杆穿经气缸盖,可以指示阀杆及其下端所联密封垫圈的上、下运动,表明阀门的开启与关闭状况。

主要零件材料:

材料代号

C(WCB)

P(304)

R(316)

主要
零件

阀体、阀盖

WCB(ZG230-450)

ZG1Cr18Ni9Ti(304)

ZG1Cr18Ni12Mo2Ti(316)

阀芯、阀座

1Cr18Ni9Ti(304)或司钛莱合金堆焊

1Cr18Ni9Ti(304)或司钛莱合金堆焊

1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

填料

V型聚四氟乙烯(F4)、柔性石墨、

垫片

增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片

O型密封圈

耐油橡胶

弹簧

60Si2Mn

推杆

2Cr13

手轮

HT200

适用工况

适用介质

水蒸汽油品类气液体

硝酸碱类腐蚀性气液体

醋酸类等腐蚀性气液体

适用温度

硬密封:-30~+450℃ 软密封:-30~+180℃



三、 主要技术参数:

公称通径 mm

20

25

40

50

65

80

100

150

200

阀座直径 mm

20

25

32

40

50

65

80

100

125

150

200

额定流量系数 Kv

6.5

10

15

25

40

65

100

150

260

350

540

公称压力 MPa

1.6 ; 4.0 ; 6.4

行 程 mm

10

16

25

30

40

60

流量特性

快 开

执行器型号

ZSPA/B-1、ZSNA/B-1

ZSPA/B-2、ZSNA/B-2

ZSPA/B-3、ZSNA/B-3

作用形式

单作用型/双作用型

气源压力MPa

0.4-0.7

泄漏量

软密封:O泄漏;硬密封:10-5×阀的额定容量

切断时间S

0.5

1

1.5

2

3

4

配用附件:电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构



ZMBQ常闭型气动快速切断阀外形尺寸:

DN(mm)

H(mm)

Hg(mm)

ФA(mm)

ФD(mm)

L(mm)

PN1.6

PN6.4

PN1.6

PN6.4

25

410

580

196

115

135

184

210

40

514

684

266

150

165

222

251

50

520

690

266

165

175

254

286

65

694

904

348

185

200

276

311

80

696

906

348

200

210

298

337

100

709

919

348

220

250

352

394

150

1186

1146

486

285

340

451

508

200

1208

1468

486

340

405

600

650




本实用新型由于在阀体上联有气缸,阀杆上端联有活塞位于气缸内,活塞上面顶设有弹簧,气缸上开设有控制气进口位于活塞下方,对控制气作输入/消除的切换,便可实现阀的开启与关闭,并可指示开启、关闭状况,故与已有功能相似的的气动薄膜切断阀相比,本阀所需零部件大为减少,结构大为简化,且阀的体积可以缩小,制造成本降低,阀的加工工艺性好,维修方便,阀的整体寿命也可延长。阀杆上端连有行程指示杆的本实用新型,可以指示阀开启与关闭状况。

订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号,请调节阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”,也十分愿意帮助用户解决生产中所遇到的难题。
