FD941W电动矩形百叶式蝶阀操作应用案例

FD941W电动矩形百叶式蝶阀操作应用案例

我厂生产的通风蝶阀采用钢板焊接制成，有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
FD941W电动矩形百叶式调节蝶阀产品用途和特点:

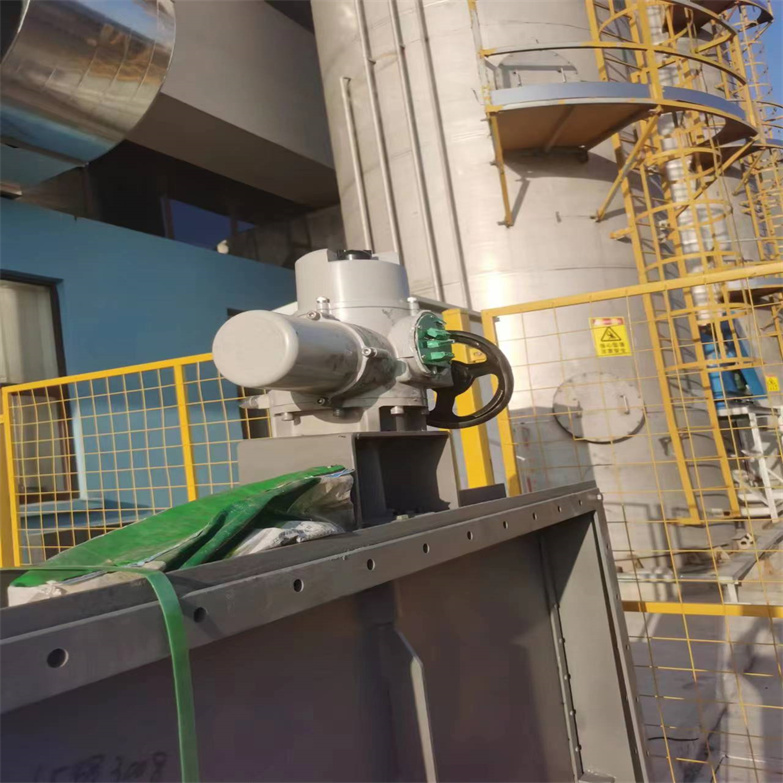

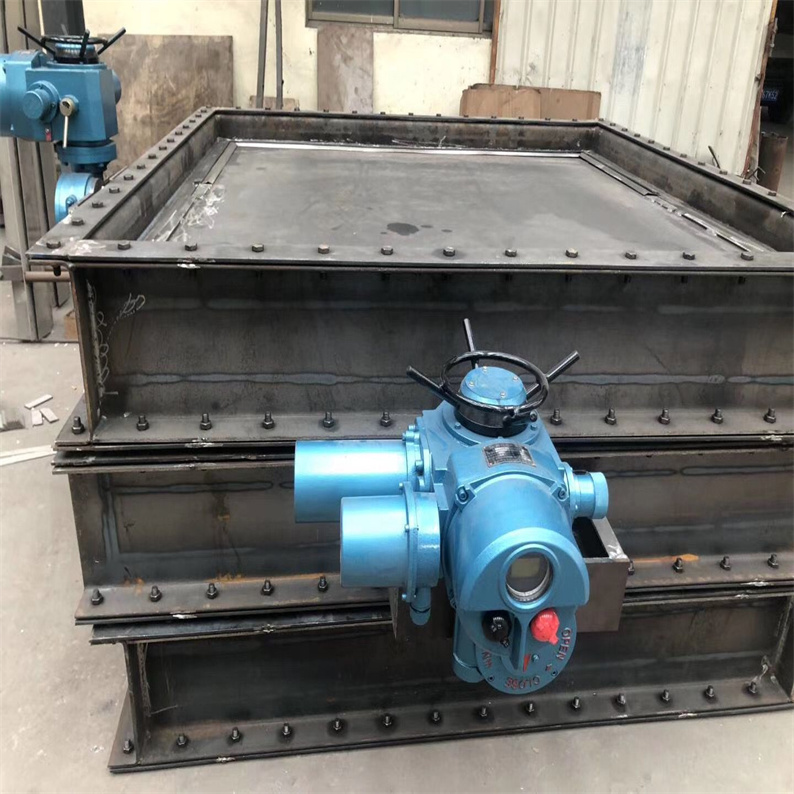

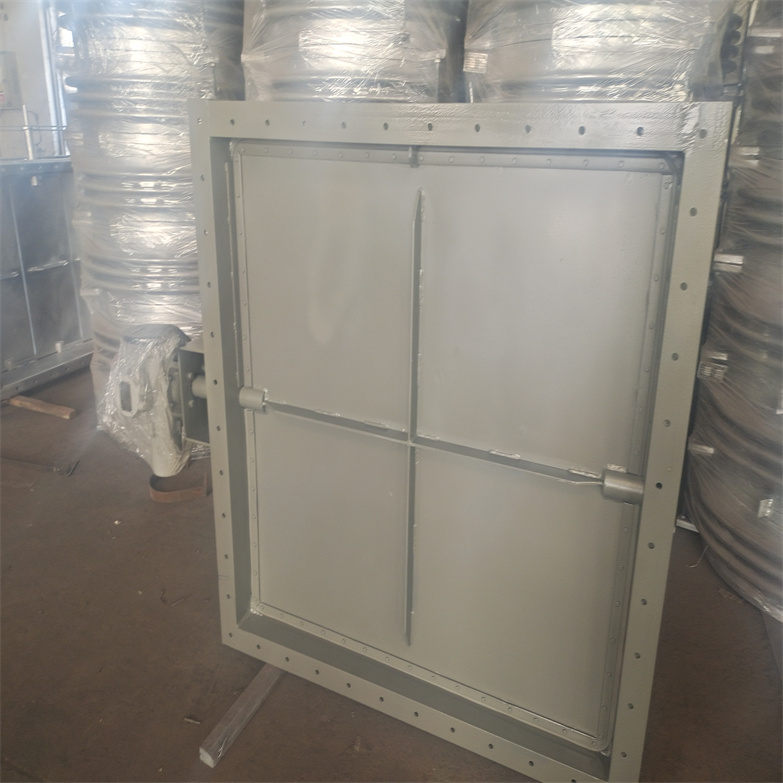

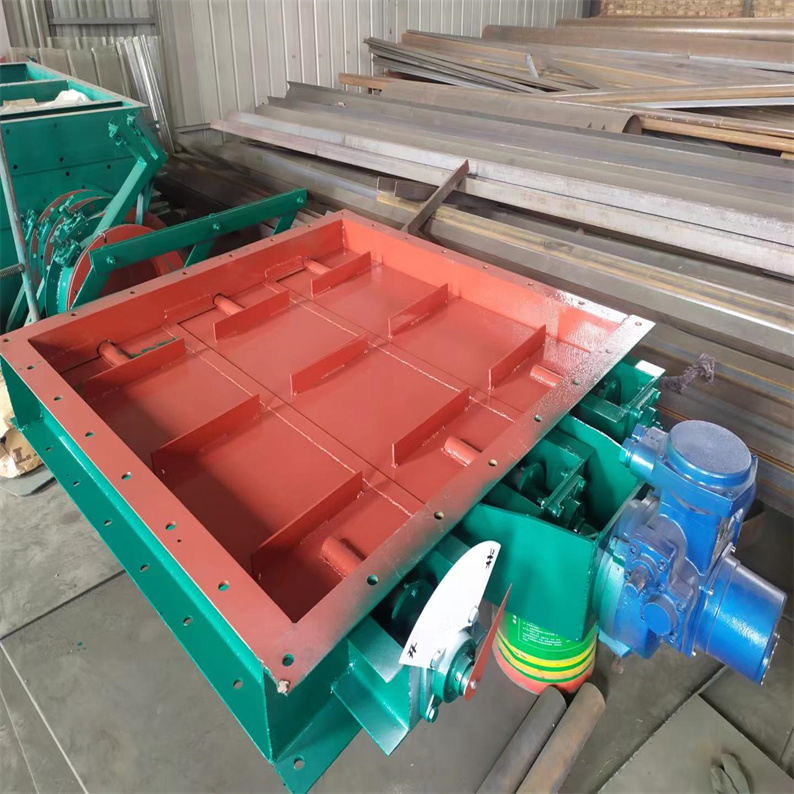

电动百叶式蝶阀配置电动执行机构广泛应用于建材、治金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量。蝶板采用百叶多轴体结构，液体均匀，启闭力矩小，动作灵敏，性能可靠。通风蝶阀采用短结构钢板焊接，中线式碟板形式设计制造的，该阀门结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。配置电动执行机构广泛应用于建材、冶金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量，蝶板采用百叶多轴体结构，流体均匀，启闭力矩小，动作灵敏，性能可靠。

电动矩形单轴蝶阀的工作原理：基于旋转运动来实现介质的流量控制。阀门由一个圆形的蝶板和一个固定的阀座组成。蝶板通常安装在阀门的中心轴上，可以通过手柄或执行机构进行旋转操作。当蝶板旋转时，它会与阀座之间形成一定的通道，从而控制介质的流通。

通风蝶阀的开启和关闭操作非常迅速，通常只需旋转90度即可实现全开或全关状态。当蝶板旋转到与管道轴线平行的位置时，阀门处于全开状态，介质可以自由流通；当蝶板旋转到与管道轴线垂直的位置时，阀门处于全关状态，介质无法通过。

通风蝶阀的流量控制是通过调节蝶板的旋转角度来实现的。当蝶板旋转到不同的角度时，阀门通道的截面积会发生变化，从而改变介质的流量。通过精确控制蝶板的旋转角度，可以实现精确的流量调节。



二、FD941W电动矩形百叶式蝶阀操作应用案例的结构特点

1. 结构简单：通风蝶阀的结构相对简单，由少量的零部件组成，使得其制造和维护成本较低。

2. 启闭迅速：由于蝶板的旋转运动特性，通风蝶阀的开启和关闭速度非常快，有利于实现快速切断和调节介质流量。

3. 流量调节范围广：通过调节蝶板的旋转角度，通风蝶阀可以实现较大范围的流量调节，满足不同通风系统的需求。

4. 密封性能好：通风蝶阀的阀座通常采用弹性材料制成，具有良好的密封性能，可以有效防止介质泄漏。

5. 耐磨损：蝶板和阀座通常采用耐磨材料制成，具有较高的耐磨损性能，可以延长阀门的使用寿命。

三、FD941W电动矩形百叶式蝶阀操作应用案例在通风系统中的应用



通风蝶阀广泛应用于各种通风系统中，如工业厂房、办公楼、医院、学校等场所的通风系统。其主要作用包括：

1. 调节风量：通过调节通风蝶阀的开启程度，可以控制管道中介质的流量，从而调节通风系统的风量，满足不同场所的通风需求。

2. 切断风路：在需要关闭通风系统时，可以通过关闭通风蝶阀来切断风路，防止介质继续流通。

阀体材料：碳钢、不锈钢

通风蝶阀内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响

  电动涡轮方形通风蝶阀用途：通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程中。介质温度≤-20—1000℃，高温通风蝶阀选用的材质不一样。阀门公称压力为0.1MPa，通风蝶阀用以连通管道、启闭或调节介质流量。

    用途介绍：通风蝶阀密封材质采用与阀体相同材料加工成密封圈，驱动方式有手柄、涡轮、伞齿轮、电动、气动等。可以根据客户需要选定。，其适用温度随阀体选材而定，通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：

1、设计新颖、合理、结构*，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。 圆形通风蝶阀 焊接

通风蝶阀采用标准：
设计标准：GB／T12238-1 989 JB／T8692-1998
法兰连接尺寸：GB/T9115．1-2000
结构长度： GB／T1222.1989
压力试验： GB／T13927-1992；JB／T9092-1999

通风蝶阀，圆形通风蝶阀，手动通风蝶阀，电动通风蝶阀，矩形通风蝶阀



FD941W电动矩形百叶式蝶阀操作应用案例


序号	品  名	型 号 及 规 格	单位	数量
1	电动蝶阀	电动蝶阀D941W   压力2000PA 尺寸1600*2400*600MM 1600MM装电装 1800MM边：孔距100，侧边18个孔， 2600MM边：孔距100，下边26个孔 进法兰到出法兰600MM（厚度） 带进出口配套法兰   电动执行器型号：Q500-0.5K 电压：380V 电机：0.55KW  2.5A 输出转矩：5000N.M 防护等级IP65 天津一北方阀门电机成套设备有限公司	套	1




















































FD941W电动矩形百叶式调节蝶阀主要技术参数:

公称压力PN	0.05MPa	泄漏率	≤3%
适用温度	-30℃～350℃	介质流量	≤25m/s
适用介质	粉尘、含尘气体













FD941W电动矩形百叶式蝶阀操作应用案例主要技术参数

公称压力PN	0.005MPa
适用温度	-30~350℃
适用介质	粉尘、含尘气体
泄漏量	≤3％
阀门启闭时间	25秒
输入信号（直流）	Ⅱ型0~10mA，Ⅲ型4~20mA
输入通道	3个
输入电阻	Ⅱ型200Ω，Ⅲ型250Ω
电源电压	220V±20V，50HZ
介质流速	≤25m/s




主要外形连接尺寸



A×B	A1×B1	A2×B2	L	L1	H1	H	b	Z-Фd	X	Y	输线	执行器	Wt/Kgs
320×180	375×105	400×240	180	245	580	735	8	16-14	5	3	2	DKJ-210	184
320×250	375×395	400×330	180	245	625	825	8	16-14	5	3	2	DKJ-210	194
400×200	455×255	500×330	200	245	610	805	8	16-18	5	3	2	DKJ-210	215
400×320	455×375	500×420	200	245	870	915	8	16-18	5	3	2	DKJ-210	263
500×200	555×255	600×300	220	245	610	805	8	16-18	5	3	3	DKJ-210	272
500×400	555×455	600×500	220	245	370	915	8	20-18	5	5	3	DKJ-210	292
630×320	685×375	730×420	220	245	610	805	10	20-18	7	3	3	DKJ-210	322
630×400	685×455	730×500	220	245	710	995	10	24-18	7	5	3	DKJ-210	354
800×400	855×455	900×500	240	300	670	945	10	24-18	7	5	4	DKJ-310	443
800×630	855×685	900×730	240	300	710	995	10	28-18	7	7	4	DKJ-310	590
1000×500	1070×570	1130×830	260	300	790	1075	10	24-23	7	5	4	DKJ-310	640
1000×800	1070×870	1130×930	260	300	905	1270	10	28-23	7	7	4	DKJ-310	770
1250×630	1320×700	1380×760	280	300	1005	1505	10	32-23	9	7	5	DKJ-310	790
1250×1000	1320×1070	1380×1130	280	300	1105	1705	10	32-23	9	7	5	DKJ-310	920
1400×800	1470×870	1530×930	300	385	1075	1575	10	36-23	11	7	5	DKJ-410	940
1400×1250	1470×1320	1530×1380	300	385	1300	2025	10	40-23	11	9	5	DKJ-410	1240
1600×1000	1670×1070	1730×1130	320	385	1175	1775	10	36-23	11	7	5	DKJ-410	1540
1600×1250	1670×1320	1730×1380	320	385	1300	2025	10	40-23	11	9	5	DKJ-410	1680
1800×1250	1870×1320	1930×1380	340	420	1450	2175	10	44-23	13	9	6	DKJ-510	1846
1800×1400	1870×1470	1930×1530	340	420	1525	2325	10	48-23	13	11	6	DKJ-510	1953
2000×1250	2070×1320	2130×1380	360	420	1450	2175	10	48-23	15	9	6	DKJ-510	2170
2000×1800	2070×1670	2130×1730	360	420	1620	2520	12	52-23	15	11	6	DKJ-510	2392
2500×1800	2570×1870	2630×1730	420	450	1695	2595	12	56-23	17	11	8	DKJ-610A	2740
2500×2000	2570×2070	2630×2130	420	450	1895	2995	12	64-23	17	15	8	DKJ-610A	2801
2800×2500	2870×2570	2930×2630	440	450	2145	3195	12	72-23	19	17	8	DKJ-610A	3118
3200×2800	3270×2870	3330×2930	480	480	2325	3825	12	80-23	21	19	10	DKJ-610	3535
3600×3200	3670×3270	3730×3330	520	480	2525	4225	12	88-23	23	21	10	DKJ-610	4018
4000×3600	4070×4670	4130×4730	560	480	2725	4825	12	100-23	27	23	10	DKJ-610	4532





1. FD941W电动矩形百叶式蝶阀操作应用案例电动蝶阀安装流程与注意事项



1.1 ◇ 安装准备与流程

在安装电动蝶阀前，需要确保已准备好所需工具和材料，并遵循一定的安装步骤。安装前需准备工具，检查阀体和驱动装置，确认安装位置和连接方式。这些步骤包括检查阀体和驱动装置的状态，确定安装位置和连接方式，以及进行必要的预装配和调整。通过这些准备，可以确保电动蝶阀能够顺利、安全地安装到位，并发挥其预期的性能。

1.2 ◇ 电动蝶阀安装须知

在安装电动蝶阀时，有几个关键点需要注意。立即安装开箱的阀门，避免松动螺钉，确保法兰面精准对中。要确保所选的安装位置符合设计要求，并且便于操作和维修。其次，连接方式的选择也非常重要，需要确保连接牢固且密封性能良好。

此外，在安装过程中，还需要遵循一定的操作规范，以确保安装质量和安全性。通过这些注意事项的遵循，可以确保电动蝶阀能够稳定、可靠地运行，满足使用需求。

1.3 ◇ 电动蝶阀安装细节

在安装过程中，需按照图示将两端的螺栓螺母轻轻插入对应法兰孔中。调整法兰面，确保焊接牢固，提供阀板合适空间和密封面完整贴合。随后，可稍加拧紧螺母，以此校正法兰面的平面度，确保安装的精准性。

将法兰稳固地焊接在管道上，确保连接牢固。

在将法兰稳固地焊接在管道上并确保连接牢固后，需等待焊口冷却。随后，进行阀门的安装，要保证阀门在法兰内部拥有足够的活动空间，以防止阀门在使用过程中受到损坏，同时也要确保阀板具有一定的开度。

最后，将阀门打开，确保阀板能够顺畅自由地开闭，并使阀板保持轻微开启状态，以进行后续的使用和调试。

再次确认阀门是否能够顺畅开闭，同时要注意阀板是否与管道发生接触。

1.4 ◇ 关于电缆线的安装

在安装电动蝶阀时，需要特别关注电缆线的连接。电缆线连接需牢固，符合电气安全规范，选择合适电线管，确保密封性。

在连接完成后，应进行电气测试，以确保阀门能够正常接收并执行指令。务必选用外径在Φ9-Φ11范围内的电线管，并确保电缆接口的密封性良好。

032.FD941W电动矩形百叶式蝶阀操作应用案例电动蝶阀常见问题及应对



2.1 ◇ 蝶阀密封面泄露的原因

蝶阀在使用过程中，密封面泄露是一个常见的故障。探讨密封面泄露的可能因素，采取有效应对措施。了解其发生的原因，对于采取有效的应对措施至关重要。

2.2 ◇ 蝶阀法兰面漏泄的原因

蝶阀在使用过程中，除了密封面泄露外，两端法兰面漏泄也是一个不可忽视的问题。深入分析法兰面漏泄的原因及其解决办法。为了更好地理解和应对这一故障，我们有必要深入剖析其产生的原因。
