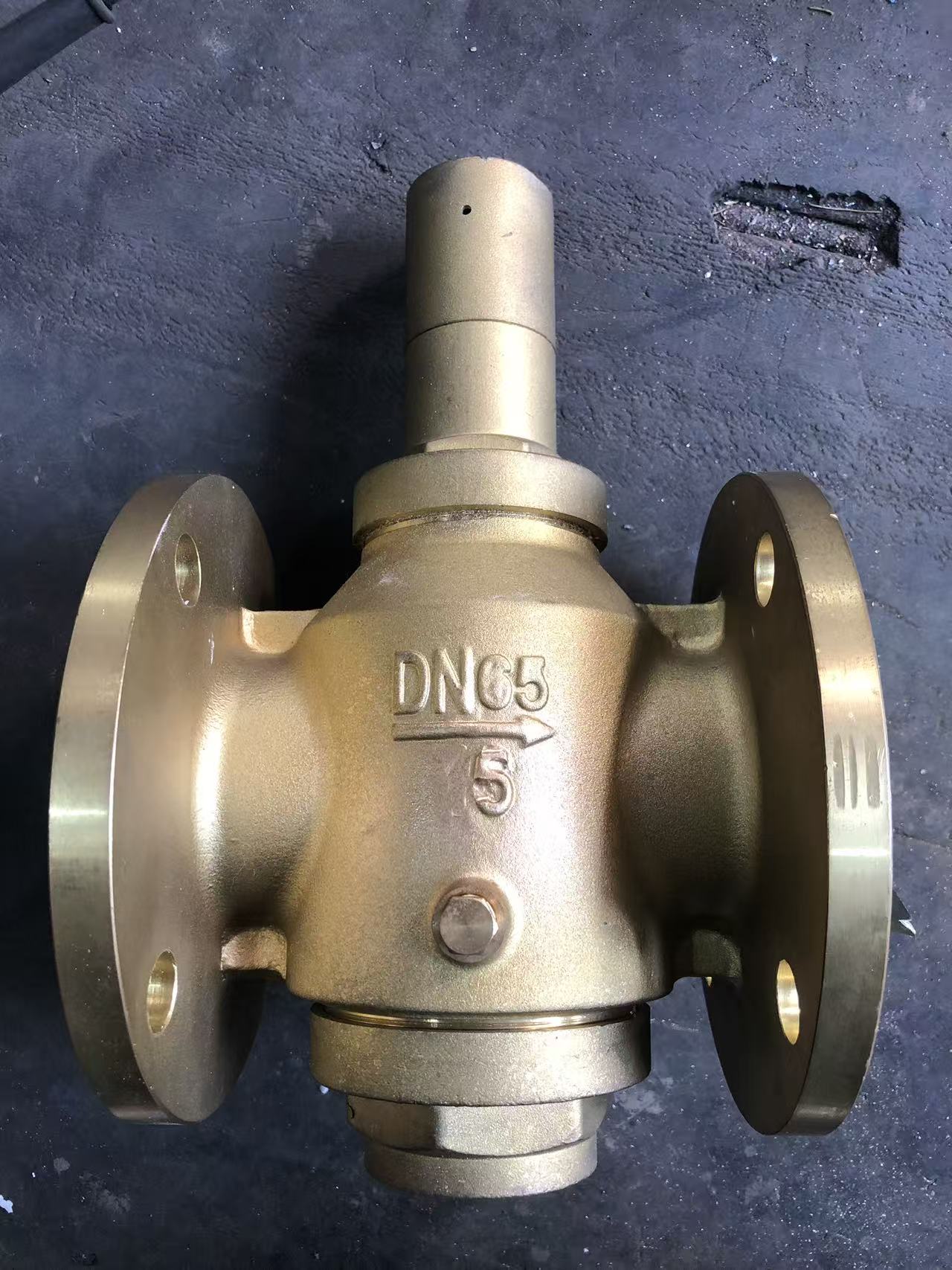

Y42T船用海水全铜减压阀操作应用案例
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
船用水减压阀CB/T624-2020是船舶行业中一项重要的技术标准，它详细规定了船用水减压阀的产品分类、技术要求、试验方法、检验规则、标志、包装和贮存等方面的内容。本文将从船用水减压阀的基本概念、CB/T624-2020标准的主要内容、技术要求及试验方法等方面进行详细阐述，以期为相关从业人员提供参考和指导。
船用水减压阀是一种专门用于船舶管路系统中的减压装置，其主要功能是将高压流体减压之所需的低压，以保证船舶管路系统的正常运行。船用水减压阀广泛应用于淡水、海水等介质的船舶管路系统中，对于保障船舶的安全运行具有重要意义。
CB/T624-2020标准是在原有CB/T624-1995标准的基础上修订而成的，与旧标准相比，新标准在多个方面进行了改进和完善。首先，新标准增加了DN100档的船用水减压阀，使得产品规格更加齐全，能够更好地满足不同船舶管路系统的需求。其次，新标准对船用水减压阀的标记、要求、试验方法、检验规则、标志、包装、运输和贮存等条款进行了全面修订，提高了标准的适用性和可操作性。
Y42T船用海水全铜减压阀操作应用案例
在技术要求方面，CB/T624-2020标准对船用水减压阀的材料、强度、密封性、尺寸及尺寸公差、形位公差、流量特性、外观和重量等方面都做出了明确规定。首先，船用水减压阀的主要零件材料需经过检验合格后方能投入生产，以确保产品的质量和可靠性。其次，船用水减压阀的强度应符合GB/T 600的规定，以确保其在高压环境下的安全运行。同时，船用水减压阀的密封性应符合CB/T 3396的规定，以防止介质泄漏，保证管路系统的正常运行。
在尺寸及尺寸公差方面，CB/T624-2020标准规定了船用水减压阀的线性尺寸未注公差应符合GB/T 1804-2000中的要求，以确保产品的互换性和一致性。同时，船用水减压阀的形位公差应符合GB/T 1184-1996中K级的要求，以保证产品的加工精度和装配质量。
流量特性是船用水减压阀的重要性能指标之一，它反映了减压阀在不同进口压力和出口压力的表现。
CB/T624-1995水减压阀是中国船舶行业标准，由行业标准-船舶发布，1995年实施并替代CB 624-1967标准，后被CB/T 624-2020替代。该标准规定了法兰连接尺寸符合GB569和GB2501的水减压阀产品分类、技术要求、试验方法、检验规则及标志与包装要求，适用介质为淡水、海水及油的船舶管路系统。标准将产品分为A型和AS型两类，公称通径范围为DN32-80mm，进口压力控制在0.8-1.6MPa，出口压力调节范围为0.2-0.8MPa，最大流量根据口径可达11-72立方米/小时。技术要求明确阀体壁厚需执行ZB/TU52001-89规范，铭牌标识应符合GB3032-89规定，相关技术条件需满足GB600-91通用标准。
海水减压阀是专为海水介质（如海洋工程用海水、海水淡化系统海水、船舶冷却海水）设计，采用耐海水腐蚀材质与防泥沙堵塞结构，将海水压力（通常 0.5-10MPa）降至下游设备所需低压（0.1-2.0MPa）并稳定输出，同时防范海水高盐腐蚀、生物附着及泥沙磨损的专用阀门。其核心优势在于 “耐海水腐蚀 + 防堵稳压"：既解决普通减压阀在海水中易发生电化学腐蚀、阀芯堵塞的问题，又针对海水特性优化密封与流道设计，符合 GB/T 12244、GB/T 30094 标准，适配海水淡化、船舶工业、海洋油气、滨海电厂等海水应用场景。
Y42T船用海水全铜减压阀操作应用案例关键参数
结构与海水适配参数：主体材质选双相钢 2205（耐海水全面腐蚀，耐点蚀、缝隙腐蚀，耐温 - 40-300℃）、超级双相钢 2507（高盐浓海水、高温海水，耐蚀性优于 2205，耐温 - 40-350℃）、钛合金 TA2（海水环境，如深海、高污染海水，耐蚀性，耐温 - 253-300℃）；公称压力 PN0.6-16.0MPa（常用 PN1.6/4.0MPa，适配海水系统压力）；公称通径 DN25-200（中大型口径为主，适配海水大流量输送，DN25-DN50 为小流量，DN100-DN200 为大流量）；连接方式选法兰（HG/T 20592，配 EPDM 橡胶垫片或金属包覆垫片，耐海水密封）、焊接（小口径，减少泄漏点）；内置防护组件（滤网过滤精度 50-100μm，防泥沙堵塞；阀芯表面硬化处理，抗泥沙磨损；内壁防生物附着涂层，减少海洋生物滋生）。
性能与海水参数：进口压力范围 0.5-16.0MPa（需高于出口压力 0.1MPa 以上，保障减压效果）；出口压力范围 0.1-2.0MPa（低压型适配海水淡化膜系统，0.1-0.5MPa；中压型适配船舶冷却、滨海电厂取水，0.5-2.0MPa）；减压精度 ±2%（海水中压力波动小，如出口 0.8MPa 时波动≤0.016MPa）；流量系数 Cv 值 5.0-100.0（按海水流量选择，如海水淡化选 Cv≥20，船舶冷却选 Cv≥50）；密封材质选 EPDM 橡胶（耐海水浸泡，耐温 - 40-120℃，抗溶胀）、氟橡胶（高温海水，耐温 - 20-200℃，耐腐性更优）；耐蚀等级（在人工海水中浸泡 1000 小时，腐蚀速率≤0.005mm / 年）；泄漏率≤1×10⁻⁷MPa・m³/s（常温水压测试，海水中泄漏率不超标准）。
海水减压阀选型要点
选型先定海水环境：常规近海海水（盐度 3.5% 左右，常温）选双相钢 2205+EPDM 密封；高盐浓海水（如盐田海水）、高温海水（＞120℃）选超级双相钢 2507 + 氟橡胶密封；深海、高污染海水选钛合金 TA2 + 金属密封。其次匹配参数：按海水系统压力选公称压力（4.0MPa 海水管路选 PN6.3MPa）；按下游需求选出口压力（海水淡化膜系统需 0.3-0.5MPa，滨海电厂冷却需 1.0-1.5MPa）；按流量算 Cv 值（预留 20% 余量，如实际需 60m³/h 流量选 Cv≥72）。最后关注细节：含大量泥沙场景需加强滤网强度；长期浸泡场景选防生物附着涂层；低温海水（≤0℃）选耐冻材质，防止海水结冰损坏阀门。
海水减压阀应用场景
海水淡化领域：用于反渗透海水淡化系统，双相钢 2205 阀体 + 法兰，将 4.0MPa 海水减压至 0.3-0.5MPa，适配反渗透膜组件，防堵塞滤网避免泥沙损坏膜元件，耐腐材质保障长期运行；
船舶工业领域：用于船舶海水冷却系统，双相钢 2205 阀体 + 法兰，将 1.6MPa 舷外海水减压至 0.8-1.0MPa，为船舶主机、发电机冷却，防生物附着涂层减少贝壳类生物堵塞管路，EPDM 密封耐海水浸泡；
海洋油气领域：用于海上平台海水注入系统，超级双相钢 2507 阀体 + 焊接，将 10.0MPa 海水减压至 3.0-5.0MPa，注入油井提高采收率，耐高盐浓海水腐蚀，抗泥沙磨损阀芯延长寿命；
滨海电厂领域：用于电厂海水取水系统，双相钢 2205 阀体 + 大口径法兰，将 2.5MPa 海水减压至 1.0-1.2MPa，为凝汽器冷却，大流量特性满足电厂冷却需求，滤网防海洋垃圾堵塞设备；
盐化工领域：用于盐田海水输送系统，超级双相钢 2507 阀体 + 法兰，将 3.0MPa 高盐海水减压至 0.5-0.8MPa，输送至蒸发结晶设备，耐高盐腐蚀特性适应盐田环境，稳定减压保障结晶效率。
海水减压阀与相似产品比较
与普通淡水减压阀比较：前者采用耐海水腐蚀材质（如双相钢）、防堵防生物附着设计；后者多为铸铁、普通不锈钢，无专项防护，海水中 1-3 个月即发生腐蚀堵塞，海水场景前者寿命是后者的 8-10 倍；
与耐酸减压阀比较：前者专注耐海水电化学腐蚀、防泥沙；后者侧重耐强酸（如硫酸、盐酸），无防生物附着与防堵设计，海水场景用耐酸减压阀易因生物附着堵塞，强酸场景前者耐蚀性不足；
与哈氏合金减压阀比较：前者耐海水腐蚀性价比高，适配常规海水场景；后者耐蚀性更强（尤其耐多种腐蚀介质），但成本是前者的 3-5 倍，常规海水场景前者更经济，多介质腐蚀场景后者更优。
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 压力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 | |||||
| 标准 | 其他非标定制 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

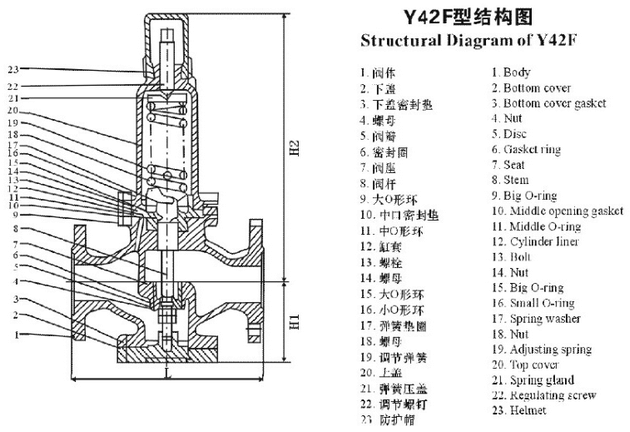

| 零件名称 | 零件材料 |
| 阀体阀盖底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 公称通径DN | 外形尺寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
是一种常见的工业阀门，主要用于管道系统中调节流体压力，确保下游压力稳定在设定范围内。它的结构通常包括阀体、阀瓣、弹簧、调节螺钉等部件，通过法兰连接方式与管道固定。正确使用不锈钢法兰减压阀不仅能延长其使用寿命，还能保证系统安全运行。以下是关于不锈钢法兰减压阀使用方法的详细介绍。
#1.Y42T船用海水全铜减压阀操作应用案例安装前的准备工作
在安装不锈钢法兰减压阀之前，需进行以下检查：
-检查阀门型号：确保所选减压阀的规格、压力等级和材质符合管道系统的要求。
-清洁管道：安装前应清除管道内的杂质、焊渣等，避免堵塞阀门或损坏密封面。
-核对流向：减压阀阀体上通常标有流体流向箭头，安装时需确保方向正确，避免反向安装导致阀门失效。
-检查法兰连接：确认法兰密封面平整无损伤，垫片材质适合流体介质，避免泄漏。
#2.Y42T船用海水全铜减压阀操作应用案例安装步骤
不锈钢法兰减压阀的安装需遵循以下步骤：
1.定位阀门：将减压阀放置在管道系统的适当位置，确保阀门两端有足够的空间便于维护。
2.法兰对齐：将阀门法兰与管道法兰对齐，确保螺栓孔对正，避免强行拧紧导致法兰变形。
3.安装垫片：选择合适的垫片（如金属缠绕垫或橡胶垫），放置在法兰密封面之间，确保密封性。
4.紧固螺栓：按对角顺序逐步拧紧法兰螺栓，避免单边受力不均导致泄漏。
5.连接下游设备：确保减压阀下游管道或设备已正确连接，避免因压力突变造成损坏。
#3.Y42T船用海水全铜减压阀操作应用案例调试与压力设定
安装完成后，需对减压阀进行调试，确保其正常工作：
1.缓慢开启上游阀门：避免突然加压冲击减压阀内部组件。
2.观察压力表：安装压力表于减压阀进出口，监测压力变化。
3.Y42T船用海水全铜减压阀操作应用案例调节设定压力：
-松开调节螺钉的锁紧螺母。
-顺时针旋转调节螺钉可提高下游压力，逆时针旋转则降低压力。
-调节至所需压力后，拧紧锁紧螺母固定。
4.Y42T船用海水全铜减压阀操作应用案例检查泄漏：调试过程中检查法兰、阀杆等部位是否有泄漏，必要时重新紧固或更换密封件。
#4.日常维护与注意事项
为确保不锈钢法兰减压阀长期稳定运行，需定期维护：
1.定期检查压力：通过压力表确认减压阀是否正常工作，若下游压力异常，需重新调试或检修。
2.清洁阀门：若介质含杂质，需定期清理阀内积垢，防止阀瓣卡阻。
3.检查密封性：观察法兰连接处及阀杆密封是否泄漏，及时更换损坏的垫片或填料。
4.避免超压使用：减压阀的设定压力不应超过其额定工作压力，否则可能损坏阀门。
5.停用时的保养：若长时间停用，应排净阀内积液，防止腐蚀或结垢。
#5.常见问题及解决方法
在使用过程中，可能会遇到以下问题：
1.下游压力过高：
-可能原因：调节弹簧失效、阀瓣卡阻或设定压力错误。
-解决方法：重新调节压力或更换弹簧，清理阀内杂质。
2.下游压力不稳定：
-可能原因：进口压力波动过大或减压阀选型不当。
-解决方法：增加稳压装置或更换更适合的减压阀。
3.阀门泄漏：
-可能原因：密封面磨损、垫片老化或螺栓松动。
-解决方法：更换密封件或重新紧固法兰。
#6.安全使用建议
-操作人员应熟悉减压阀的工作原理和调节方法，避免误操作。
-在高压或高温环境下使用时，需佩戴防护装备，确保安全。
-若发现阀门严重损坏或无法调节，应及时更换，避免影响系统安全。
不锈钢法兰减压阀的正确使用和维护对管道系统的稳定运行至关重要。通过合理安装、定期检查和及时维修，可有效延长阀门寿命，确保设备安全高效工作。
①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
