ZZYP自力式饱和蒸汽减压阀操作应用案例

ZZYP自力式饱和蒸汽减压阀操作应用案例

ZZYP自力式蒸汽减压阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式蒸汽减压阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。



ZZYP自力式饱和蒸汽减压阀操作应用案例产品结构

ZZYP自力式蒸汽减压阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。无需外加能源，利用被控介质自身能量作为动力源，引入执行机构控制阀芯位置来改变流通面积，改变两端的压差和流量，从而使阀前或阀后压力稳定在给定值。具有动作灵敏，密封性好，压力波动小等优点，广泛应用于各种工业设备中对气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。



ZZYP自力式饱和蒸汽减压阀操作应用案例结构


特点：

1、压力设定点可在压力调节范围内现场调节;

2、阀体部分与执行机构进行模块化设计，可根据现场要求变化更改执行机构或弹簧，实现压力调节范围在一定范围内快速更改;

3、自力式压力单座调节阀一般采用波纹管作为压力平衡元件，阀前后压力变化不影响阀芯的受力情况，大大加快阀门的响应速度，从而提高阀门的调节精度。当小口径时无须波纹管作为压力平衡元件;

4、自力式压力套简调节阀采用了自平衡型双密封面套筒作为节流件，介质需清洁无颗粒状杂质，适用于压降较大，阀门口径不大(DN20~200)一般无需关闭的场合。只适用于控制阀后压力工况;

5、自力式压力双座调节阀采用了自平衡型双密封双阀芯作为节流件，适用于阀门口径较大的场合;

6、阻流器结构，用于降低流体流速和降低噪声的作用;

7、活塞式平衡用于压差较大，被控介质对橡胶无腐蚀性，温度不高的场合;

8、膜片式执行机构采用橡胶膜片作为检测元件，阻力小，反应迅速，调节精度高。适用于压力设定值<0.6MPa;

9、活塞式执行机构采用气缸活塞作为检测元件，橡胶作为密封件，适用于控制压力较高的场合，适用于压力设定值>0.6MPa:

10、波纹管执行机构采用波纹管作为检测元件，适用于高温(工作介质不能用隔离液场合)、低温、被控介质对橡胶件有腐蚀性及禁油等较恶劣工况的场合;

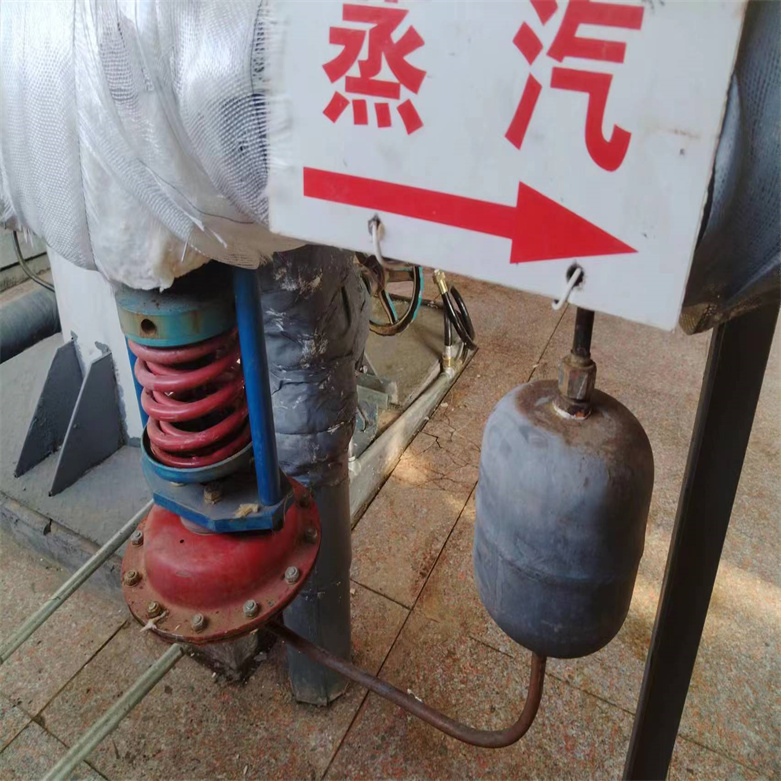

11、当介质为蒸汽时，若采用薄膜式和活塞式执行机构时，需带冷凝罐，以降低执行机构内工作介质的温度，保护膜片或密封件

12、导压管上的截止阀作为附件，阀门在工作前关闭此截止阀，以防止杂质进入执行机构，保护执行机构内的膜片和密封件，及超设定压力而产生阀门打坏现象。

ZZYP自力式饱和蒸汽减压阀操作应用案例工作原理

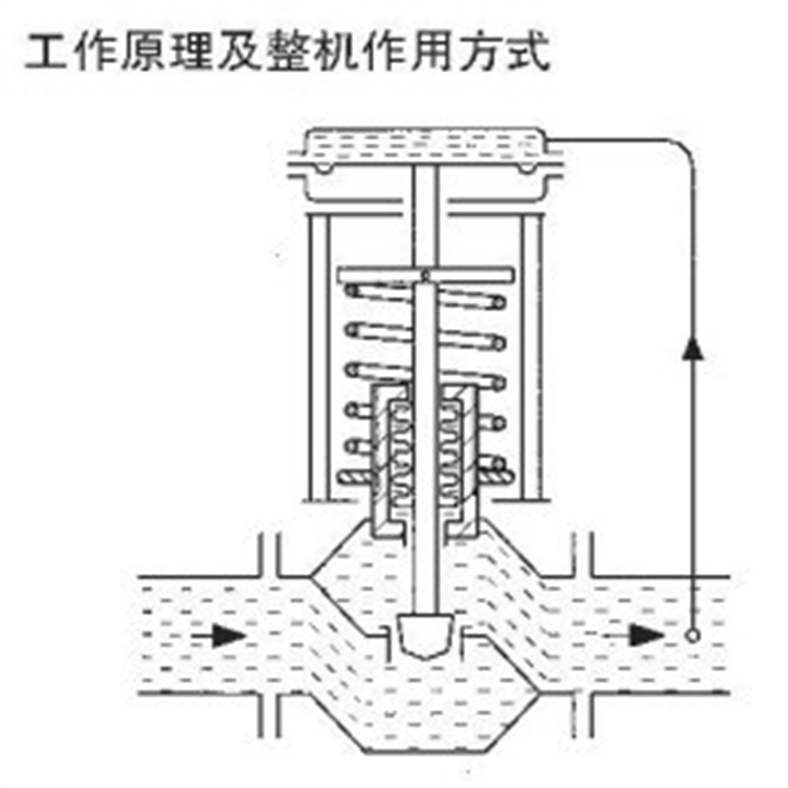

ZZYP自力式饱和蒸汽减压阀操作应用案例原理图


图(A、B、C、D、F、H、I、J)中:用于控制阀后压力的调压阀，阀的作用方式为压闭型。其原理如下:介质由阀体上箭头方向流经阀体，阀芯的位置即阀芯2和阀座1之间的截流面积决定了介质流量，受控的下游压力(P2)经导压管20冷凝器19(介质为蒸汽时使用)、截止阀18传送到检测元件上，并在此转换成定位力。根据弹簧力大小，定位力调整阀芯位置。通过调节盘6来调整弹簧力的大小。全平衡阀门装有平衡波纹管8，下流压力P2作用于波纹管内表面上，而上游压力P1作用于波纹管的外表面上，这样，与作用在阀芯上的P1和P2压力相互平衡当阀后压力大于调整后的设定点时，压缩弹簧，带动阀芯，阀门开度根据压力变化量按比例减小。当阀后压力低于设定点，则由于弹簧所产生的反作用力，带动阀芯，使阀门开度根据压力变化量按比例增大，从而达到减压、稳压目的.

图(E、G)中:用于控制阀前压力的调压阀，阀的作用方式为压开型。受控的上游压力(P1)经导压管20、冷凝器19(介质为蒸汽时使用)、截止阀18传送到检测元件上，并在此转换成定位力。根据弹簧力大小，定位力调整阀芯位置。通过调节盘6来调整弹簧力的大小。全平衡阀门装有平衡波纹管8，下流压力P2作用于波纹管内表面上，而上游压力P1作用于波纹管的外表面上，这样，与作用在阀芯上的P1和P2压力相互平衡。当阀前压力P1大于调整后的设定点时，压缩弹簧，带动阀芯，阀门开启，并且随着压力的升高阀门开度按比例相应增大同理，当阀前压力降低，作用在检测元件上的力减小，在弹簧的反作用力下，带动阀芯，使阀门开度减小，低于压力设定值时阀门关闭，从而达到泄压、稳压目的。

ZZYP自力式饱和蒸汽减压阀操作应用案例产品特点

（1）自力式蒸汽减压阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。



ZZYP自力式饱和蒸汽减压阀操作应用案例


序号	品  名	型 号 及 规 格	单位	数量
1	减压阀	ZZYP-16C  PN16 DN40 介质:蒸汽， 进口 5 Bar，2.5 Bar	套	1

技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
阀盖形式		标准型-17～+300℃、高温型+300℃～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

执行器参数

有效面积(cm )	32※	80	250	630
压力设定范围(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
	0.3～1.2	0.05～0.3	0.01～0.07
保证压力阀正常工作的 最小压差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允许上下膜室之间最压差(MPa)	2.0	1.25	0.4	0.15
材料	膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1； 卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

性能指标

设定值偏差		±8%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

工作温度

公称通径		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和散热片≤350℃ ※	冷却罐和加长件≤300℃ ※
	软密封	≤150℃

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

零件材料

材料代号		C（WCB）	P（304）	R（316）
主要 零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

外形结构图





ZZYP自力式饱和蒸汽减压阀操作应用案例主要外形尺寸

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法兰端间距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大约重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
导压管接口螺纹			M16X1.5




























































ZZYP自力式饱和蒸汽减压阀操作应用案例安装方式

自力式压力调节阀广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与民用建筑楼群等各种工业设备中，能应用于气体、液体、蒸汽介质的减压、稳压(阀后调节)或泄压稳压(阀前调节)。但由于它利用介质自身的压力去操作执行机构在执行机构内充满介质，故安装方式亦应与此相配合。在安装时取压点在离调压阀适当的位置，压开型调压大于2倍管道直径，压闭型调压大于6倍管道直径。在安装冷凝器时注意冷凝器的位置，使其高于膜头而低于工艺管道，以保证冷凝器内充满冷凝液。

P1: 调节气体，阀前压力调节(K型)，过滤器1可不装

P2: 调节气体，阀后压力调节(B型)，过滤器1可不装

P3:调节液体，阀前压力调节(K型)，对于非清洁流体，应装过滤器1。阀后压力调节(B型)，对于非清洁流体，应装过滤器1。

P4:调节液体，

P5:调节蒸汽，阀前压力调节(K型)，应装冷凝器4，建议装过滤器1。

P6:调节蒸汽，阀前压力调节(B型)，应装冷凝器4，建议装过滤器1。
