Q41F双法兰不锈钢球阀技术规范

Q41F双法兰不锈钢球阀技术规范

Q41F球阀以其独特的旋转90度动作脱颖而出，其旋塞体采用球体设计，配备圆形通孔或通道，使其轴线贯穿。这种球阀在管路中扮演着切断、分配和改变介质流动方向的重要角色。其的密封性能仅需通过90度的旋转操作和微小的转动力矩即可实现。

此外，Q41F球阀还具有多种类型，如不锈钢、广式、碳钢、一体式和三片式等，以满足不同行业和工况的需求。在现代的工业管道系统中，球阀扮演着至关重要的角色。Q41F双法兰不锈钢球阀作为一种高性能、高可靠性的流体控制装置，以其的设计和材质优势，在各种严苛的工况环境中展现出了的性能。本文将详细探讨Q41F双法兰不锈钢球阀的特点、应用以及其在工业领域的重要性。



Q41F双法兰不锈钢球阀技术规范

首先，让我们了解什么是Q41F双法兰不锈钢球阀。如其名所述，这种球阀由优质的不锈钢材料制成，确保了其出色的耐腐蚀性和耐久性。Q41F型号表示这是一个固定球阀，其中“Q"代表球阀，“4"代表连接方式为法兰连接，“1"指代直通式流道，而“F"则表明该阀门设计为密封型结构。

在设计上，Q41F双法兰不锈钢球阀采用了双法兰结构设计，这使得它能够适应更高的工作压力，同时也方便了管道之间的连接安装。双法兰连接方式提供了良好的密封性能和较强的机械强度，使得球阀即使在高压差的工作条件下，也能够保持稳定且不会发生泄漏。

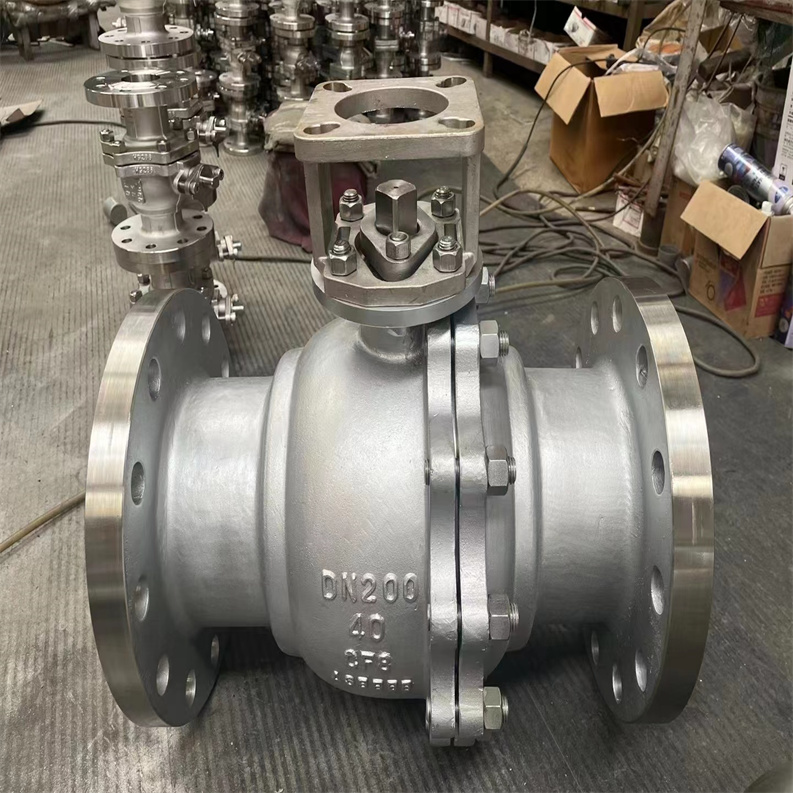

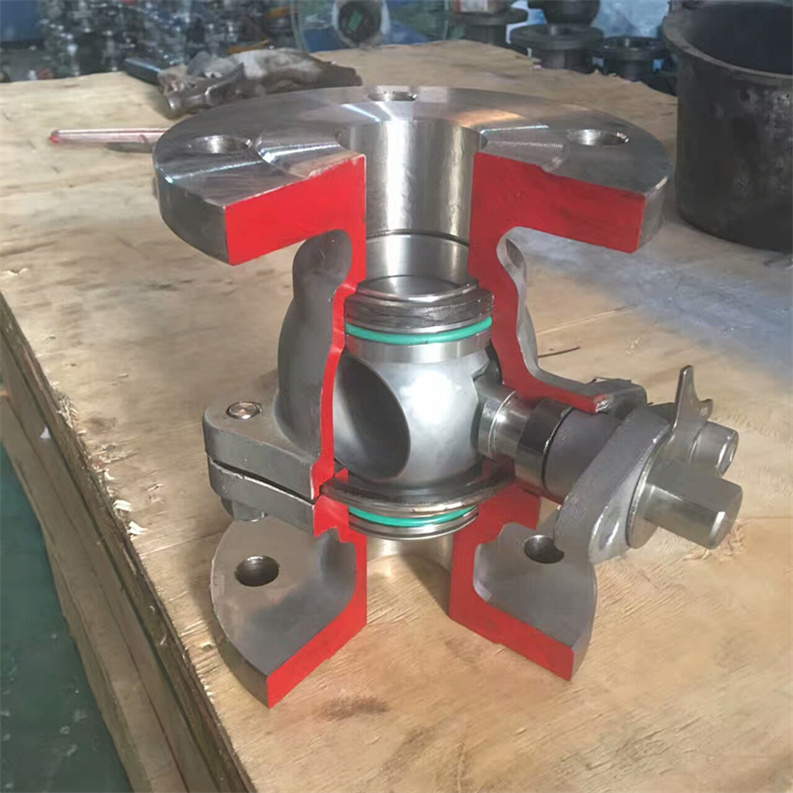

球阀的另一个显著特点是它的工作原理。球阀通过旋转球体（阀芯）来开启或关闭流经阀门的介质，球体的中间有一个通道，当通道与管线对齐时即为开启状态，而当通道垂直于管线时即为关闭状态。这种90度旋转操作不仅使得开关动作迅速，而且因为只有少量的摩擦部件接触，减少了磨损，延长了阀门的使用寿命。

在材质选择上，Q41F双法兰不锈钢球阀通常采用304、316或316L等级的不锈钢材质，这些材料不仅具有良好的耐腐蚀性能，而且能承受高温和低温的环境。此外，不锈钢材料的使用也使得球阀适用于食品级和医疗级的流体输送，确保了流体的纯净不受污染。

在实际应用中，Q41F双法兰不锈钢球阀广泛应用于石油、化工、医药、食品等行业中的液体、气体或浆料介质的控制。例如，在石油化工产业中，由于涉及到易燃易爆和腐蚀性强的化学品，因此对于阀门的选择有着的要求。Q41F双法兰不锈钢球阀能够在这些条件下提供安全可靠的服务。

此外，Q41F双法兰不锈钢球阀还具有易于维护的优点。由于其结构简单，即使是在长时间运行后需要进行维修或更换部件，也能够快速完成。这一点对于那些需要连续运行且难以停机的生产线来说尤为重要。

综上所述，Q41F双法兰不锈钢球阀以其优异的性能、可靠的密封性和广泛的应用范围，成为了工业管道系统中的组成部分。无论是在高温高压的环境下，还是在对洁净度要求的食品和医药领域，Q41F双法兰不锈钢球阀都能够提供稳定和高效的服务，确保整个系统的顺畅运转。

在选择Q41F双法兰不锈钢球阀时，用户应考虑到流体的性质、工作温度、压力以及阀门尺寸等因素，以确保选用的球阀产品。同时，定期的维护和检查也是保证球阀长期正常工作的重要措施。通过合理的选型和维护，Q41F双法兰不锈钢球阀将成为确保工业管道系统安全、高效运行的关键。



◇ Q41F双法兰不锈钢球阀技术规范材料与适用介质

这种球阀的适用范围广泛，能够处理多种工作介质，包括水、蒸汽和油品等。其阀体和阀盖采用铬镍系不锈钢和碳素钢铸钢制造，确保了其耐久性和可靠性。此外，聚四氟乙烯的填充材料进一步增强了其化学稳定性和耐磨性。



◇ Q41F双法兰不锈钢球阀技术规范性能与适用场景

球阀的独特设计使得它在结构上紧凑且密封可靠。其简单的结构特点使得维护和操作变得轻而易举。由于密封面与球面常保持闭合状态，因此不易受到介质冲蚀的影响。这种球阀不仅适用于一般工作介质，如水、溶剂、酸和天然气等，还特别适用于恶劣的工作条件，如氧气、过氧化氢、甲烷和乙烯等。在各个行业中，Q41F球阀都发挥着至关重要的作用，并得到了广泛的应用。



Q41F双法兰不锈钢球阀技术规范

Q41F国标球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。



Q41F双法兰不锈钢球阀技术规范主要性能规范 Capability Criterion

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test


公称压力NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.4-0.7

主要零件材料 Materials Of main Parts

阀体 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M

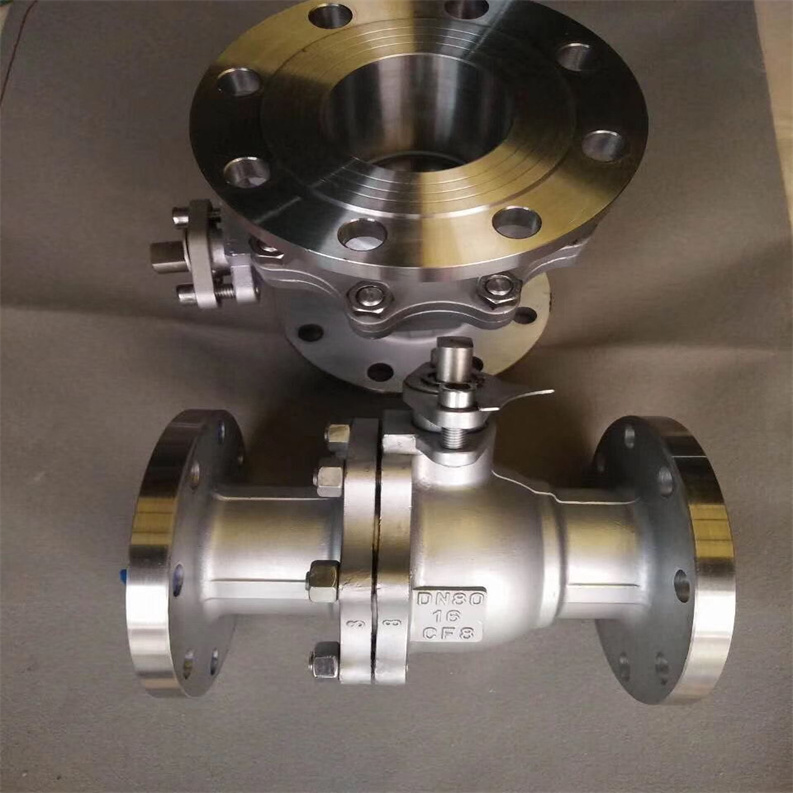

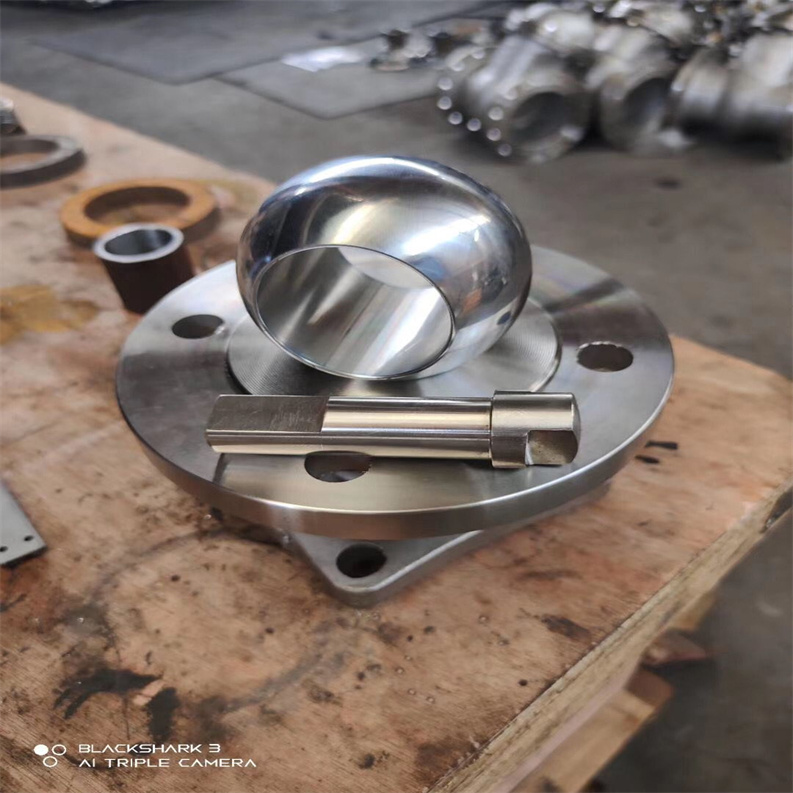

球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L

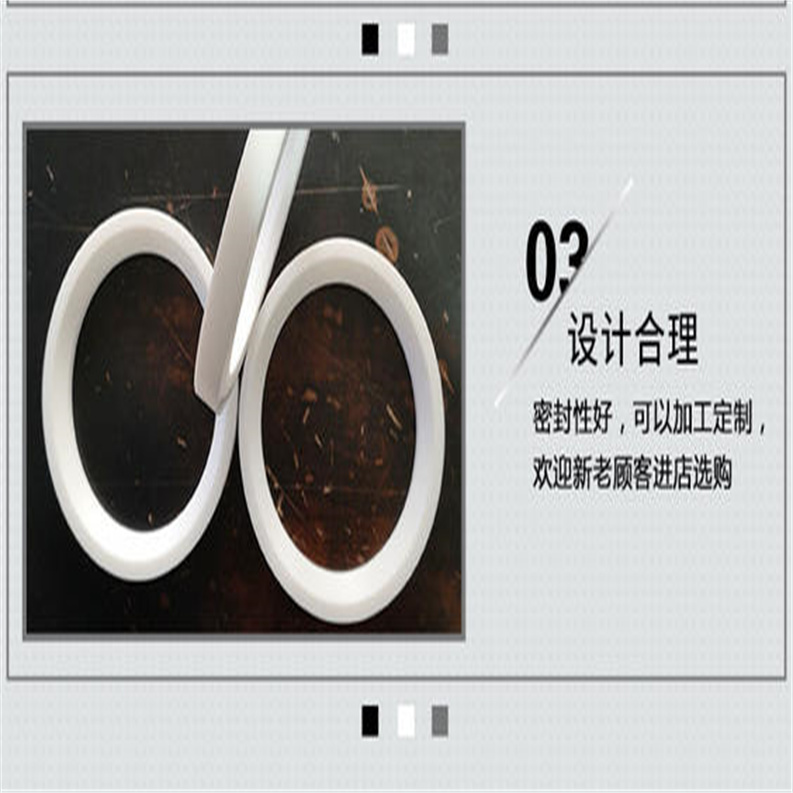

阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
介质 Medium	水蒸汽油品 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea

外形结构图




Q41F双法兰不锈钢球阀技术规范主要外型尺寸 Main outer Size


1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F-16C Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41F-25C Q41PPL 25C 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

Q41F双法兰不锈钢球阀技术规范规格主要尺寸 Size Main Dimensions



4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41F-40C Q41PPL 40C 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41F-64C Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500

球阀，作为管道系统中的“开关"，控制着流体的通断。别看它个头小，作用可大着呢！今天就来聊聊球阀的安装、使用和注意事项，让你轻松搞定这个小家伙！



一、Q41F双法兰不锈钢球阀技术规范安装篇：

选对位置： 安装前要确定好球阀的位置，确保操作方便，并留出足够的维护空间。

清洁管道： 安装前要清理管道内的杂质，防止损坏球阀密封面。

注意方向： 球阀上有流向箭头，安装时要确保箭头方向与流体流向一致。

均匀拧紧： 连接时不要用蛮力，要均匀拧紧螺栓，防止泄漏或损坏阀门。

测试密封： 安装完成后要进行密封测试，确保无泄漏。

二、Q41F双法兰不锈钢球阀技术规范使用篇：

开关操作： 手柄与管道平行时为开启状态，垂直时为关闭状态。操作时要缓慢平稳，避免冲击。

定期维护： 定期检查阀门密封性，必要时更换密封件，并保持阀门清洁。

特殊介质： 对于腐蚀性或高温介质，需选用特殊材质的球阀。

三、Q41F双法兰不锈钢球阀技术规范注意事项：

勿超压使用： 球阀有压力限制，超压使用可能导致阀门损坏或泄漏。

勿作调节阀： 球阀只适合全开或全关，不适合用来调节流量。

注意温度： 不同材质的球阀耐温性不同，需根据介质温度选择合适的阀门。

定期检查： 定期检查阀门状态，及时处理问题，确保安全运行。

Q41F双法兰不锈钢球阀技术规范总结：

球阀的安装和使用并不复杂，只要注意以上几点，就能轻松应对。选择合适的球阀，正确安装和使用，才能让它更好地为你的管道系统服务！

球阀安装与使用详解：准备、安装与维护全攻略

球阀的安装步骤及注意事项是怎样的？在安装前，我们需要做好哪些准备工作？同时，在使用球阀时，又有哪些关键事项值得我们注意？接下来，我们将为您详细解答这些问题，助您更好地掌握球阀的安装与使用技巧。

01Q41F双法兰不锈钢球阀技术规范安装详细步骤



▍ 安装前的准备

在安装球阀前，我们需要确保以下几点准备就绪：

在安装前确保管道同轴，清洁管线，确认球阀完好，支撑球阀重量。 管道应具备足够的承重能力，或者配备适当的支撑来承受球阀的重量。

吹扫阀前后管线，清除内部的油污、焊渣及其他杂质，确保管道清洁。

核对球阀的标志，确认其完好无损。通过全开全闭数次的操作，检验球阀的工作状态是否正常。

拆除球阀两端连接法兰上的保护件，以便进行安装。

仔细检查并清除阀孔内的污物，然后对阀孔进行清洗。需特别留意，阀座与球之间即使有微小的异物颗粒也可能损伤阀座密封面。

▍ 安装步骤

球阀安装灵活，可旋转，密封垫是必要组件。

将球阀安装到管线上，注意球阀的任意一端都可以作为上游端。若采用手柄驱动，球阀可安装在管道上的任何位置。但若配备齿轮箱或气动装置，则应确保直立安装，即安装在水平管道上，且驱动装置位于管道上方。

在阀法兰与管线法兰之间，根据管路设计要求加入密封垫。

逐次、对称且均匀地拧紧法兰上的螺栓，以确保密封效果。

连接气动管线（仅适用于气动驱动器）。

▍ 安装后的检查

验证启闭流畅，检查法兰密封。

反复操作驱动器以启闭球阀，确认其动作是否流畅无阻，从而验证其工作状态是否正常。

依据管路设计规范，对管道与球阀间的法兰连接处进行密封性能的详细检查。



02Q41F双法兰不锈钢球阀技术规范球阀使用注意事项

▍ 使用前的准备

在进行拆卸分解操作前，必须先确认球阀上、下游管道已卸除压力。

确保无压，正确选择并使用清洗剂。 清洗非金属零件后，应立即将其从清洗剂中取出，避免长时间浸泡。

▍ 清洗与润滑

避免长时间清洗，注意零件密封面，确保无异物污染。

装配时，法兰上的螺栓应对称、逐步、均匀地拧紧，以确保密封性能。

选用与球阀中各部件相容的清洗剂，如工作介质为燃气，可用汽油清洗金属零件，而非金属零件则宜用纯净水或酒精清洗。

球阀的每个零件都应采用浸洗方式进行清洗，同时注意清除所有粘附在壁面上的油脂、污垢等。

在分解及再装配球阀时，需格外小心，以防损伤零件的密封面，特别是非金属零件。取出O型圈时，应使用专用工具。

清洗后，应等待被洗壁面的清洗剂挥发后（可用未浸清洗剂的绸布擦拭）再进行装配，避免长时间搁置导致生锈或污染。

新零件在装配前也需进行清洗，确保干净无尘。

使用润滑脂进行润滑时，应确保润滑脂与球阀的金属材料、橡胶件、塑料件及工作介质均相容。例如，当工作介质为燃气时，可选用特221润滑脂。

装配过程中，应确保无金属碎屑、纤维、油脂（规定使用的除外）、灰尘等杂质或异物污染、粘附或停留在零件表面或进入内腔。





2Q41F双法兰不锈钢球阀技术规范安装与使用

◇ 安装注意事项

安装前需清洁并测试设备，避免使用阀作为吊装点，确保管道连接正确。具体步骤包括：在安装前，务必取下法兰端两边的保护盖，并在阀打开的状态下进行的冲洗清洁；安装前，应按照规定的信号（电或气）对整机进行测试，以确保其性能稳定，测试合格后方可进行上线安装，同时注意按照电动执行机构的线路图进行正确接线；另外，在准备与管道连接之前，必须冲洗并清除管道中残留的杂质，以防止这些杂质损坏阀座和球体。

◇ 操作与维护

操作时需稳定执行信号，定期检查密封性，异常情况需专业检修，维修前需解除管线压力。在操作与使用过程中，需注意以下事项：遵循操作手册的指导，确保正确无误地执行各项操作；在开启或关闭阀门时，应缓慢而平稳地旋转手柄或执行机构，避免急剧的动作导致部件损坏；定期检查阀门的密封性能，确保其始终保持良好的密封状态；如发现任何异常情况或故障，应立即停止使用并联系专业人员进行检修。
