ZFQ-16RL 316L不锈钢阻火呼吸阀操作应用案例

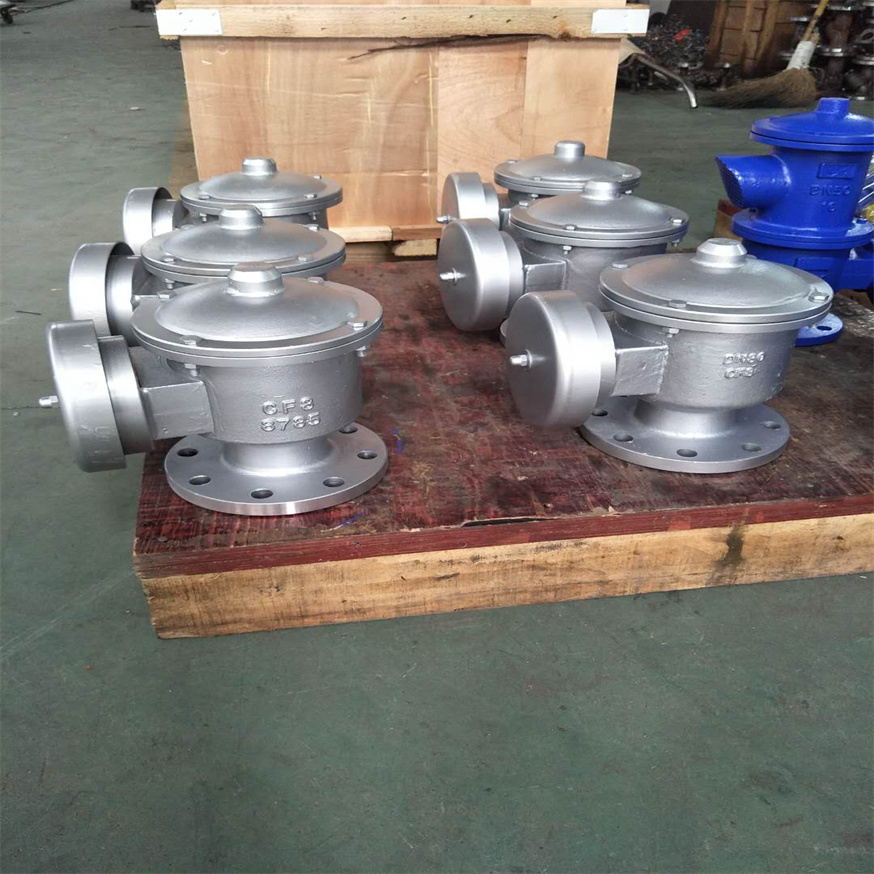

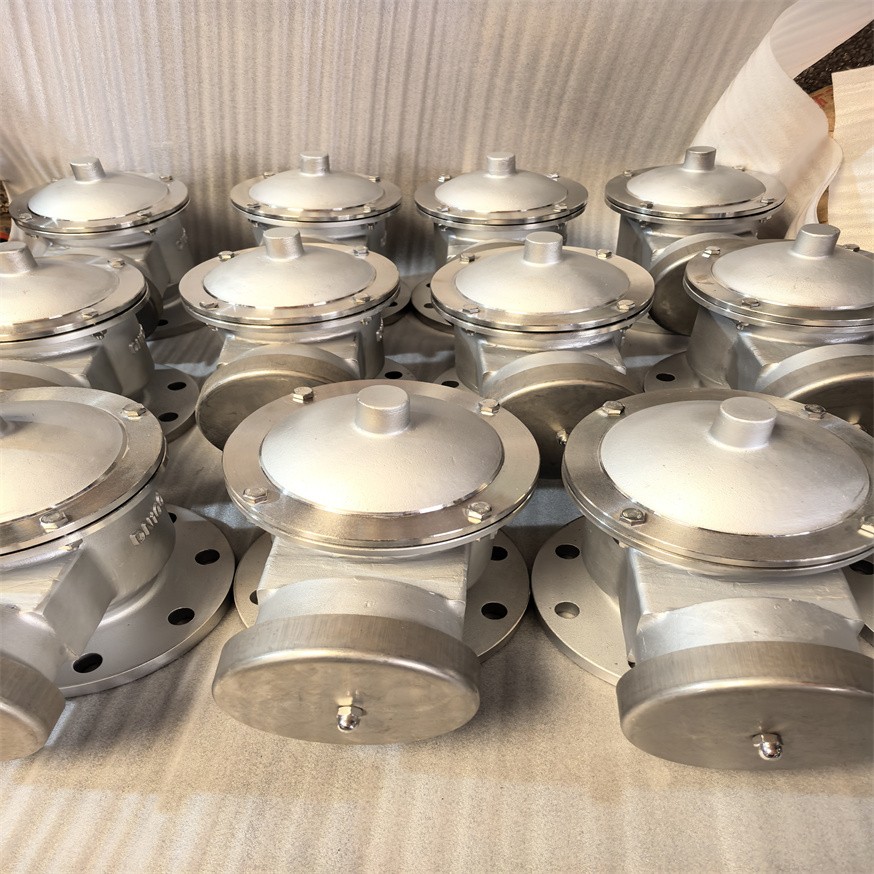

ZFQ-1不锈钢阻火呼吸阀集阻火器与呼吸阀为一体，其新颖的结构为。是石化储罐的新型安全设备，其是阻火呼吸性能好，重量轻，使用方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用。亦可作为阻火单呼或单吸阀。ZFQ-1全天候防爆阻火呼吸阀，又名LFH-IZ/HXF-IZ阻火呼吸阀，防爆阻火呼吸阀集阻火器功能与呼吸阀功能为一体，其新颖的结构为。它是石化储罐的新型安全设备，其是阻火呼吸性能好，重量轻，维修方便。
ZFQ-16RL 316L不锈钢阻火呼吸阀操作应用案例产品特点：
1、新型防爆阻火呼吸阀材质设计结构合理，阻火与呼吸连成一体，降低成本。
2、阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。
3、阻火呼吸阀是安装在固定顶罐上的通风装置，减少油品蒸发、损失，是节能减排的优良产品，能够为企业节约资源。
4、它具有能对石油储罐内外压力进行自动调节的特点。
5、结构简单、重量轻、易检修、安装方便。
6、阻爆性能合格，连续13次阻爆性能试验每次都能阻火。
7、耐低温防冻性能合格：在-42度操作2小时，压力阀盘、真空阀盘合密封均无变形现象。
8、在常温36度连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损合碰伤迹象，导杆升降灵敏无卡死现象。
ZFQ-16RL 316L不锈钢阻火呼吸阀操作应用案例适用范围：
全天候防爆阻火呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。
1、壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便。
4、性能符合石油工业部标准 SY7511-87 规定。
呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。
ZFQ-1不锈钢阻火呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
ZFQ-1不锈钢阻火呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。
ZFQ-16RL 316L不锈钢阻火呼吸阀操作应用案例
序号 | 品 名 | 型 号 及 规 格 | 单位 | 数量 | 单 价 （元） | 金 额 （元） | 阀体材质及其它 |
3 | 呼吸阀 | 阻火呼吸阀ZFQDN50 PN16正压：3 KPA负压：-298PA | 台 | 1 | 316不锈钢 食品加工使用，尽量少石墨，四氟密封替代。表面处理光滑 |
| 压力 | 等级 | |||
| A | B | C | D | |
| 呼出压力 | +355Pa(36mmH20) | +980Pa(100mmH20) | +1765Pa(180mmH20) | 特殊指定 |
| 吸入压力 | -295Pa(30mmH20) | -295Pa(30mmH20) | -392Pa(40mmH20) | 特殊指定 |
| 代号 | 规格mm | 50 | 80 | 100 | 150 | 200 | 250 |
| 压力等级Pa | 通气量m3/h | ||||||
| A | +335 | 25 | 60 | 90 | 190 | 340 | 550 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| B | +980 | 30 | 70 | 100 | 200 | 380 | 600 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| C | +1765 | 40 | 95 | 140 | 280 | 500 | 800 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| 标准允许泄漏量m3/h | ≤0.04 | ≤0.4 | |||||
| 代号 | 材料 | ||||||
| Ⅰ | ZALSi7Mg | 铸铝合金 | 铝合金 | 1Cr13 | 304 | 聚四氟乙烯 | 油品 |
| Ⅱ | CS | 碳钢 | 304 | 304 | 304 | 聚四氟乙烯 | 油品、化工品 |
| Ⅲ | OCr18Ni9 | SS304 | 304 | 304 | 304 | 聚四氟乙烯 | 化工品 |
| Ⅳ | 00Cr19Ni11 | SS304L | 304L | 304L | 304L | 聚四氟乙烯 | 化工品 |
| Ⅴ | 0Cr17Ni12Mo2 | SS316 | 316 | 316 | 316 | 聚四氟乙烯 | 化工品 |
| Ⅵ | 00Cr17Ni14Mo2 | SS316L | 316L | 316L | 316L | 聚四氟乙烯 | 化工品 |
| 阀体材料 | WCB、304、316、铝合金 |
| 正压阀盘材料 | 304、316、铝合金 |
| 负压阀盘材料 | 304、316、四氟PTFE |
| 环境温度 ℃ | -30~60 |
| 通径 | 型号 | H | L | D | D1 | D2 |
| DN50 | ZFQ-50 | 205 | 160 | Φ140 | Φ110 | Φ90 |
| DN80 | ZFQ-80 | 250 | 205 | Φ185 | Φ150 | Φ125 |
| DN100 | ZFQ-100 | 270 | 225 | Φ205 | Φ170 | Φ145 |
| DN150 | ZFQ-150 | 320 | 295 | Φ260 | Φ200 | Φ200 |
| DN200 | ZFQ-200 | 340 | 330 | Φ315 | Φ225 | Φ225 |
| DN250 | ZFQ-250 | 768 | 666 | Φ370 | Φ310 | Φ310 |
| DN300 | ZFQ-300 | 840 | 704 | Φ435 | Φ395 | Φ362 |
1、呼吸阀应安装在储罐气源的点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。
遵循国家标准《石油化工企业设计防火规范》(GB50160-92)的指引，甲、乙类液体的固定顶罐必须配备阻火器和呼吸阀。这些安全设施不仅用于调节油罐内外的压力平衡，还能有效降低油品的损耗，从而确保储罐的安全运行。它们特别适用于安装在储存闪点低于28℃的甲类油品以及小于60℃的乙类油品，例如汽油、煤油、轻柴油、苯、甲苯、原油，以及化工原料的储罐上方。
在储罐的储油过程中，油罐的呼吸现象会遇到三种主要情况，而阻火呼吸阀正是为应对这些情况而设计的。这些情况包括：
正常呼吸：当储罐内外的压力差异在允许范围内时，阻火呼吸阀会通过其设计的工作值范围进行正常调节，确保油罐内外的压力平衡。
火灾时的紧急呼吸：一旦发生火灾，阻火呼吸阀能够迅速启动其紧急机制，通过特定的设计来阻止火焰的传播，同时保持油罐的通风，降低事故的危害程度。
异常呼吸：当储罐出现异常呼吸现象时，如压力急剧上升或下降，阻火呼吸阀能够感知并作出反应，通过其灵活的工作机制来调节压力，确保储罐的安全稳定。
综上所述，油罐阻火呼吸阀在储罐的储油过程中发挥着至关重要的作用，其工作值范围的设计也是为了适应这些不同的呼吸情况，从而确保储罐的安全运行。
02ZFQ-16RL 316L不锈钢阻火呼吸阀操作应用案例安装和维护细节
①为降低物料蒸发损耗并确保储罐呼吸畅通，呼吸阀应安装在储罐气源的点。对于立式罐，该阀通常应置于罐顶顶板范围内；若罐顶需设隔热层，则可将其安装在梯子平台附近。
②若需安装两个呼吸阀，应确保它们与罐顶中心对称布置。
③当呼吸阀用于氮封罐时，氮气供气管的接管位置应远离该阀接口，并从罐顶部以约200mm的深度插入储罐内。这样，氮气进入罐内后不会直接排出，从而有效实现氮封。
此外，低温热水地板辐射采暖系统的运行调试也是关键环节。在系统调试运行前，需对管道进行检查和冲洗，同时进行水力平衡调整。供水时，水温应缓慢升至55℃，避免短时间内的骤然升温。整个系统应按照设计要求进行正常运行，并定期进行检查和维护，以确保其稳定性和安全性。
①揭开顶盖，仔细检查呼吸阀内部的各个部件，如阀盘、阀座、导杆、导孔和弹簧，查看是否有生锈或积垢现象，并进行的清洁。若有必要，可使用煤油进行清洗。
②重点检查阀盘的活动性，确保其能够灵活运动，无卡死现象。同时，要仔细查看密封面（即阀盘与阀座之间的接触面），确保其完好无损。若发现问题，应及时进行修复。需注意，由于密封面通常采用有色软金属材质，因此在研磨时需选用细腻的研磨剂，以避免损伤密封面。
③接下来，要仔细检查阀体封口网的状态，确认其是否完好无损，是否存在冰冻或堵塞的情况。如果发现网上的锈污和灰尘，应立即擦去，以确保气体的进出畅通无阻。
④此外，还需要对压盖衬垫进行检查，确保其密封性能良好。如果发现密封不严，或者衬垫已经损坏，应及时进行更换。同时，为了保持阀门的良好运转，建议定期给螺栓添加润滑油。
为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
ZFQ-16RL 316L不锈钢阻火呼吸阀操作应用案例储罐适用呼吸阀的标准
根据《石油化工企业设计防火标准》和其他相关规范，甲B、乙类液体的固定顶罐必须配备呼吸阀和阻火器，以防止火灾和爆炸事故。此外，储罐的通气管上应安装呼吸阀保证密闭及安全性。第6.2.19条明确规定，甲B、乙类液体的固定顶罐必须配备阻火器和呼吸阀，以确保安全。此外，若储罐采用氮气或其他气体进行气封，还应额外设置事故泄压设备，以应对可能发生的安全事故。
储罐的通气管必须安装呼吸阀，其设计压力必须适应环境温度条件。根据《石油库设计规范》（GB 50074-2014），其中第6.4.4条规定，所有储罐通向大气的通气管管口都必须装设呼吸阀，以确保储罐的安全运行。而根据《建筑设计防火规范》，储油间的油箱必须密闭，并设有通向室外的通气管，该通气管上还需安装带阻火器的呼吸阀，以防止意外火灾。
在低温环境下，呼吸阀应能适应环境条件。根据《石油天然气工程设计防火规范》（GB 50183-2004）的相关规定，储罐顶部的设备如呼吸阀、阻火器和液压安全阀的设置需要确保罐体的安全运行，特别是在温度小于或等于0℃的环境中，应选用全天候式呼吸阀。
02ZFQ-16RL 316L不锈钢阻火呼吸阀操作应用案例呼吸阀的检验与维护
呼吸阀需每年接受专业检验，包括外观检查、开启压力测试、通气量测量以及泄漏量试验等多个方面。根据《常压储罐完整性管理》（GB/T37327-2019）的规定，储罐所配备的呼吸阀应每年至少接受一次全面的专业检验。检查项目包括：外观检查、开启压力、通气量、泄漏量等，确保符合设计要求，以保证其安全性能。使用单位应做好相关的准备工作，并确保这些检查标准得到认可。
呼吸阀在长期运行中可能会出现各种故障，如漏气、卡死、粘结、堵塞等。日常维护中，应定期检查阀门的灵活性，以及各个部件的锈蚀和堵塞情况，确保其正常运行。每年年底应对压力和真空阀进行校准，以确保其性能的稳定和可靠。定期校正工作需遵循相关标准进行，以确保校正的准确性和有效性。
