VQ340TC手动陶瓷V型调节球阀选型分析

陶瓷V型球阀是一种将V型球阀的优良调节特性与工程陶瓷材料的耐磨、耐腐蚀性能相结合的工业阀门。它在处理高磨损、强腐蚀性或含固体颗粒的严苛工况中表现出色。

VQ340TC手动陶瓷V型调节球阀选型分析核心结构与特点

1.核心部件-陶瓷球体：

球体上加工有一个精确的V型切口。

材质通常为高纯度氧化铝、氧化锆增韧氧化铝或碳化硅等工程陶瓷。

特点：的硬度、优异的耐磨性、出色的耐化学腐蚀性（尤其耐酸碱）、低摩擦系数、高抗压强度。

2.阀座：

通常也采用与球体相同或兼容的工程陶瓷材料制造（如金属座镶嵌陶瓷环，或全陶瓷阀座）。

陶瓷对陶瓷的密封形式（或金属对陶瓷）提供了的密封性能和超长的使用寿命，尤其能抵抗颗粒冲刷导致的密封失效。

3.阀体：

通常为金属材质（如碳钢、不锈钢、合金钢），提供结构强度和连接接口。

内部流道和与介质接触的关键部位常采用陶瓷内衬或镶嵌陶瓷板，以保护金属阀体免受腐蚀和冲蚀。

4.V型切口设计：

精确的流量调节：V型切口的设计使得阀门在开启过程中，流通面积与开度近似呈线性关系（等百分比特性），非常适合需要精确流量控制的场合。

剪切能力：V型切口的锋利边缘在关闭过程中对流体中的纤维、浆料或软性固体颗粒具有良好的剪切作用，防止卡堵。

高密封比压：关闭时，V型切口的楔形边缘能产生较高的密封比压，实现良好的关断密封。



VQ340TC手动陶瓷V型调节球阀选型分析主要优势

1.超凡的耐磨性：这是陶瓷V型球阀的优点。陶瓷的硬度仅次于金刚石，能抵抗高速流体中硬质颗粒（如矿砂、灰渣、结晶颗粒）的强烈冲刷和磨损，寿命远超金属阀门。

2.耐腐蚀性：工程陶瓷对大多数强酸、强碱、盐溶液等腐蚀性介质具有的抵抗力，适用于化工、环保、冶金等领域的腐蚀性工况。

3.长寿命与低维护：得益于耐磨耐腐蚀的特性，陶瓷V型球阀的维护周期大大延长，显著降低了更换频率和维护成本，提高了系统运行的可靠性和连续性。

4.优异的调节性能：V型切口设计提供精确且稳定的流量控制能力，调节范围宽（可调比大）。

5.良好的密封性：陶瓷球体与陶瓷阀座（或金属阀座）配合，能实现高等级的密封（通常可达ANSIVI级或更高），尤其在磨损后仍能保持较好的密封性能。

6.抗卡阻：V型切口的剪切作用和陶瓷表面的光滑性，减少了介质在阀门内堆积或卡死的风险，特别适合含纤维、浆料或易结晶的介质。

VQ340TC手动陶瓷V型调节球阀选型分析典型应用领域







陶瓷V型球阀广泛应用于对耐磨、耐腐蚀和调节性能有要求的苛刻工况：

矿业与矿物加工：矿浆输送（金矿、铜矿、铁矿等）、尾矿处理、选矿流程。

电力行业：烟气脱硫系统、飞灰处理、石灰石/石膏浆液输送。

化工行业：强酸、强碱、盐溶液、含固体催化剂的反应介质输送。

石油天然气：含砂原油、压裂液、钻井泥浆。

造纸行业：纸浆、黑液、填料悬浮液。

环保工程：污水处理（含污泥、磨蚀性颗粒）、废气洗涤塔。

钢铁冶金：炉渣处理、粉尘输送、酸洗线。

铝业：氧化铝生产中的料浆、碱液。

VQ340TC手动陶瓷V型调节球阀选型分析选型与使用注意事项

1.介质特性：必须明确介质成分、浓度、温度、压力、颗粒大小、硬度、浓度等，以选择合适的陶瓷材料（如Al2O3,ZTA,SiC）和阀门结构。

2.工况参数：工作压力、温度范围、流量要求、调节精度要求。

3.连接方式：法兰式、对夹式、螺纹式等。

4.执行机构：根据控制需求（开关/调节）选择手动、气动、电动或液动执行机构。

5.陶瓷的脆性：虽然陶瓷硬度高，但韧性相对金属较低。需避免剧烈的机械冲击（如锤击）、过大的安装应力或热冲击。管道系统应设计合理，防止水锤等剧烈压力波动。

6.成本：陶瓷阀门通常比普通金属阀门成本高，但其超长的使用寿命和极低的维护成本在严苛工况下往往具有显著的总拥有成本优势。

陶瓷V型球阀是解决高磨损、强腐蚀、含固体颗粒介质工况下阀门寿命短、密封失效、调节性能差等痛点的理想选择。它将V型球阀出色的调节剪切能力与工程陶瓷的耐磨耐腐蚀性能融合，为工业流程的可靠、高效、长周期运行提供了强有力的保障。在选型时，务必根据具体工况参数和介质特性进行详细评估。





一、VQ340TC手动陶瓷V型调节球阀选型分析结构特点

陶瓷材质

阀体与阀芯：采用高硬度、耐腐蚀的陶瓷材料（如氧化铝、氧化锆等），适用于强酸、强碱、强氧化性介质及含颗粒、纤维的流体。

密封结构：陶瓷与陶瓷或陶瓷与金属的硬密封设计，确保零泄漏，适用于高压、高温环境。

V型流道设计

流量调节：V型球体与阀座配合，通过旋转球体实现流量精确调节，具有等百分比流量特性，调节范围广、稳定性高。

自清洁功能：V型流道在开启和关闭过程中可切断流体中的纤维或颗粒，防止阀门卡阻。

驱动方式

支持电动、气动、液动及手动驱动，适应不同自动化控制需求。

二、VQ340TC手动陶瓷V型调节球阀选型分析性能优势







V 型陶瓷球阀调节性能与精度解析

在众多球阀类型中，V 型陶瓷球阀以其的性能脱颖而出。本文将重点探讨V 型陶瓷球阀在 30 度到 70 度时的调节精度，以及其耐磨、耐高温的特性，尤其关注在 0-15 度时的高精度调节能力。

首先，V 型陶瓷球阀在 30 度到 70 度的温度范围内展现出的调节精度。这使得它在许多工业应用中成为理想的选择，特别是对于需要精确控制流体流量的场合。

其次，V 型陶瓷球阀的耐磨性能也是其一大优势。在长时间的使用过程中，它能够经受住流体的冲刷和磨损，保持良好的工作状态。

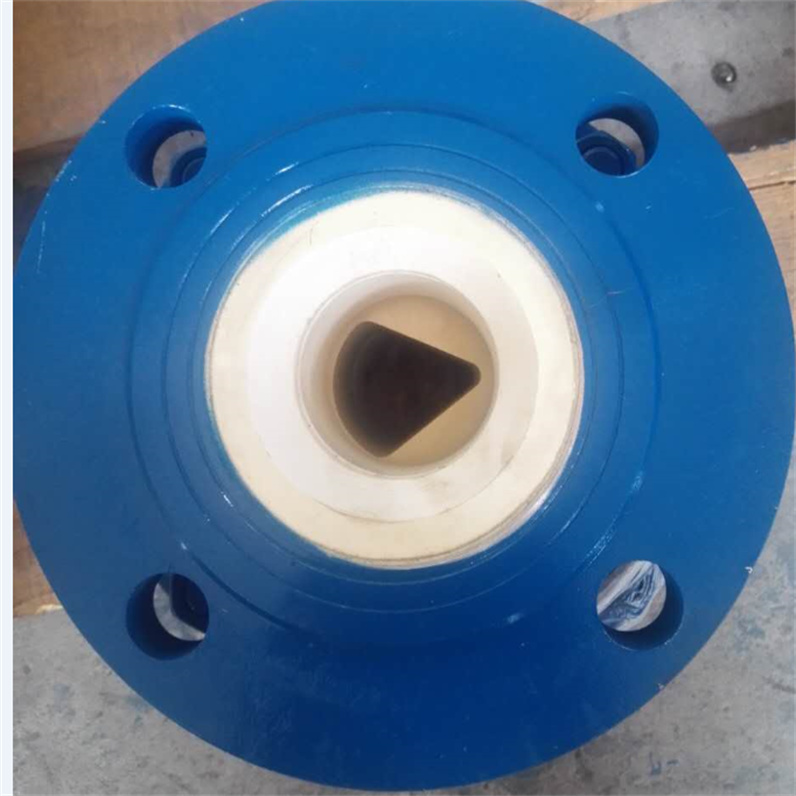

V 型陶瓷球阀

此外，V 型球阀还具有耐高温的特点。即使在高温环境下，它依然能够稳定运行，确保系统的正常工作。

值得一提的是，V 型陶瓷球阀在 0-15 度的温度范围内同样具备出色的高精度调节能力。这一特点使其在一些对温度和流量控制要求的应用中表现优异。

V 型陶瓷球阀调节数据

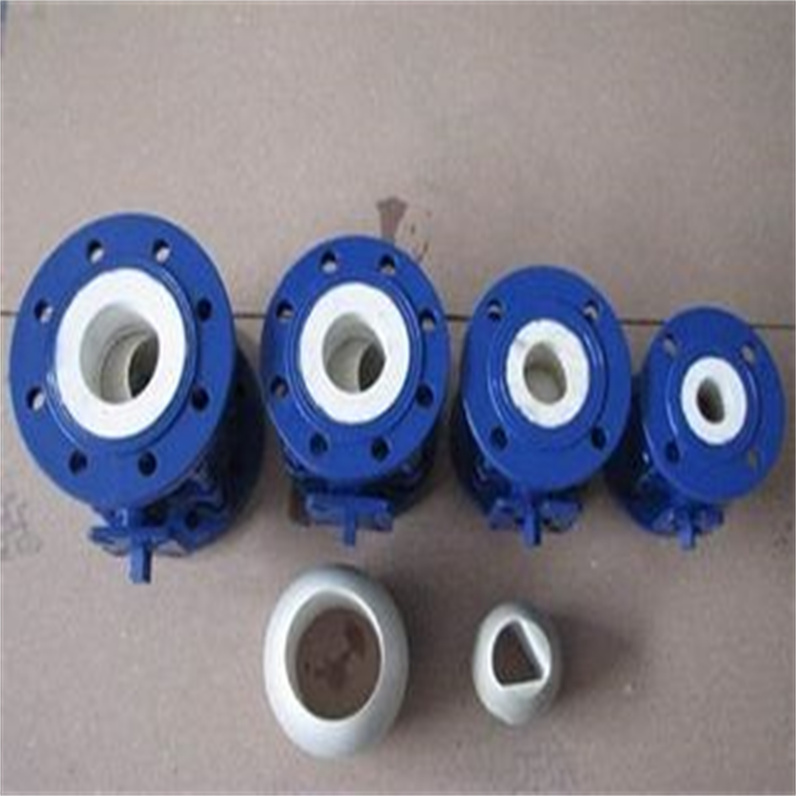

V 型陶瓷球阀球体

总之，V 型陶瓷球阀凭借其在 30 度到 70 度时的高调节精度、耐磨和耐高温的性能，以及在 0-15 度时的高精度调节能力，为工业领域的流体控制提供了可靠的解决方案。



耐磨耐腐蚀

陶瓷材料硬度高（如氧化铝硬度可达HRA88以上），耐磨性是金属的数十倍，适用于高磨损工况（如矿浆、灰渣输送）。

耐强酸、强碱、强氧化性介质，寿命是金属阀门的2-4倍。

耐高温高压

陶瓷材料耐高温性能优异（如氧化锆陶瓷可耐1200℃高温），适用于高温蒸汽、烟气等介质。

承受压力等级高（如1.6MPa-6.4MPa），满足高压工况需求。

低摩擦、低扭矩

陶瓷表面光滑，摩擦系数低，驱动扭矩小，节能高效。

长寿命、免维护

陶瓷材料化学稳定性强，不易老化，减少更换频率，降低维护成本。



三、VQ340TC手动陶瓷V型调节球阀选型分析应用领域

化工与石化

酸碱液体、腐蚀性气体及浆料的流量调节。

电力行业

脱硫系统灰渣浆液控制、锅炉蒸气调节。

冶金与矿业

高炉煤气除尘、矿浆输送、含固体颗粒的矿浆系统。

环保工程

废水处理、含颗粒悬浊液控制。

造纸行业

纸浆、纤维介质的精准调节与防堵塞。

其他领域

食品医药（耐腐蚀、无污染）、海洋工程（耐海水腐蚀）等。

四、VQ340TC手动陶瓷V型调节球阀选型分析技术参数

通径范围：DN15-DN300（可根据需求定制）。

压力等级：1.6MPa-6.4MPa（或更高，依工况定制）。

温度范围：-40℃至+425℃（依陶瓷材料而定）。

连接方式：法兰、对夹、焊接等。

驱动方式：电动、气动、液动、手动。

五、VQ340TC手动陶瓷V型调节球阀选型分析选型建议

介质特性

根据介质的腐蚀性、温度、压力、颗粒含量选择合适的陶瓷材料（如氧化铝、氧化锆）和密封形式。

工况需求

高磨损工况优先选择氧化锆陶瓷；强酸强碱工况优先选择氧化铝陶瓷。

控制精度

需要精确流量调节的场合，优先选择V型陶瓷球阀。

自动化程度

根据控制需求选择电动、气动或液动驱动方式。

六、VQ340TC手动陶瓷V型调节球阀选型分析注意事项

安装与维护

安装时需避免外力冲击陶瓷部件，定期检查密封面磨损情况。

操作限制

避免阀门在全开或全关状态下长时间受压，建议配合限位装置使用。

备件管理

陶瓷部件损坏后需更换原厂配件，确保密封性能。



七、VQ340TC手动陶瓷V型调节球阀选型分析总结

V型陶瓷球阀凭借其耐磨、耐腐蚀、耐高温、长寿命等优势，已成为苛刻工况下流体控制的设备。在选型时，需综合考虑介质特性、工况需求及自动化程度，以确保阀门性能与系统要求相匹配。安装V型球阀时，以下是一般的步骤和注意事项：
1.准备工作：

- 确认流向箭头

- 确认球阀的规格和型号与系统要求匹配。

- 检查球阀和附件的完整性和无损坏。

- 清理管道系统，确保无杂物和污垢。

2. 阀门定位：

- 根据设计要求确定球阀的位置，包括阀门的安装方向和管道的连接方式（法兰、焊接等）。

- 确保球阀能够方便操作和维护，提供足够的空间。

3. 连接管道：

- 根据球阀和管道的连接方式，进行合适的连接。这可以是法兰连接、螺纹连接或焊接连接等。

- 确保连接牢固，并根据需要使用适当的密封材料（如垫片等）。

4. 安装支架：

- 如果需要，安装支架来支撑球阀的重量，减轻对管道的负荷。

- 确保支架稳固且符合安装要求。

5. 调整球阀位置：

- 根据需要，调整球阀的位置和方向，确保操作杆或手柄易于访问和操作。

6. 密封检查：

- 检查球阀和管道连接处的密封性能，确保无泄漏。

- 根据球阀类型和密封材料的要求，适时进行密封件的更换或调整。

如果阀体上有流向箭头，需要考虑现场密封方向来安装阀体，必要时需要咨询设计院或厂家

7. 系统测试：

- 在安装完球阀后，进行系统测试，包括开启和关闭操作，检查球阀的工作状态和流体流动是否正常。

- 注意观察是否有泄漏或异常情况，并及时进行修复或调整。

请注意，以上步骤仅为一般指南，实际安装过程可能会因具体的球阀型号、管道系统和应用要求而有所不同。在安装V型球阀之前，务必仔细阅读和遵守球阀制造商提供的安装指南和说明。如有必要，可以咨询专业的阀门安装人员或工程师的帮助。
