Q941TC-16C智能调节电动陶瓷球阀应用案例

Q941TC-16C智能调节电动陶瓷球阀应用案例

工业自动化领域里一个不太起眼但非常重要的部件——电动陶瓷球阀，具体型号是Q941TC。可能很多朋友对“阀门"的印象还停留在家里水管上的那个小开关，但在化工、制药、冶金这些行业里，阀门，尤其是像Q941TC这样的特种阀门，扮演着关乎安全、效率与品质的关键角色。简单来说，电动陶瓷球阀就是将阀门的核心部件——球体，用特种陶瓷材料制成，并通过电动执行器来控制其开关或调节的装置。型号“Q941TC"本身也包含了一些信息：“Q"通常代表球阀，“9"表示电动驱动，“4"是法兰连接形式，“1"是直通流道，“TC"则常指阀体材质为陶瓷或具有陶瓷内衬。下面，我就从几个方面来为大家系统地梳理一下。

Q941TC电动陶瓷球阀具有的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。

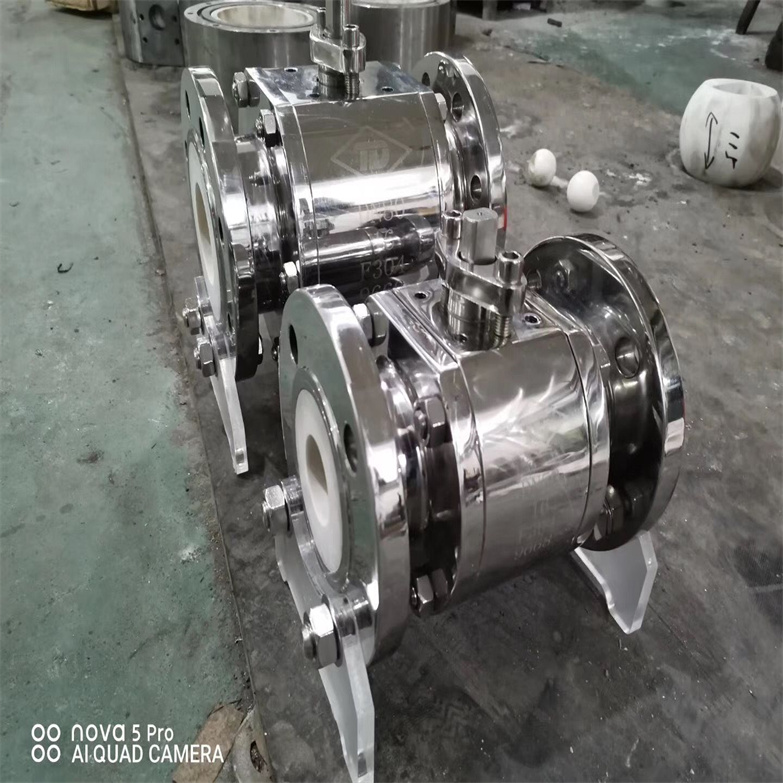

Q941TC-16C智能调节电动陶瓷球阀应用案例产品特点

阀门球体、阀座和阀体内部与介质接触部件均为结构陶瓷材料，具有出色的耐腐蚀、耐磨损和耐冲刷性能。
阀球和阀座精密研磨达到零泄露。



Q941TC-16C智能调节电动陶瓷球阀应用案例技术数据

连接标准：GB/T 9113
适用温度：-20°C~550°C
试验标准：GB/T 13927
公称通径：DN15~DN300

材质

阀体：碳钢/不锈钢
 阀芯：结构陶瓷

应用领域

电厂脱硫脱硝
钢厂喷煤
冶金
造纸
硅粉输送
煤化工

适用介质

含固体颗粒的硫酸、盐酸、石灰水、石膏浆液、黑水、灰水等。
硅粉、煤灰、煤粉等高磨损、高腐蚀、干粉类介质。



1.Q941TC-16C智能调节电动陶瓷球阀应用案例核心材料：为什么是陶瓷？

这可能是这种阀门最特别的地方。它使用的并非普通陶瓷，而是经过特殊工艺制造的高技术工程陶瓷，比如氧化铝、氧化锆或碳化硅等。这些材料赋予阀门一系列独特的优势：

*的耐磨性：这是陶瓷阀优点。在输送含有固体颗粒、粉末、灰浆或结晶物的流体时，普通金属阀门很快会被磨损，导致关闭不严、泄漏。陶瓷的硬度仅次于金刚石，能轻松应对这种严苛的磨损工况，使用寿命大大延长。

*出色的耐腐蚀性：陶瓷材料对大多数酸、碱、盐等腐蚀性介质具有的惰性。这意味着在处理强腐蚀性化学品时，它不会像某些金属那样发生化学反应而被腐蚀，保证了流体的纯净和阀门的长期稳定。

*优秀的耐高温性：特种陶瓷能在较高温度下保持其结构和性能的稳定，适用于一些存在高温介质的流程。

*相对轻量化：在达到同等性能要求下，陶瓷部件有时可以比某些耐蚀合金更轻。

正是这些材料特性，使得陶瓷球阀在恶劣工况下成为了不可替代的选择。

2.Q941TC-16C智能调节电动陶瓷球阀应用案例结构组成与工作原理



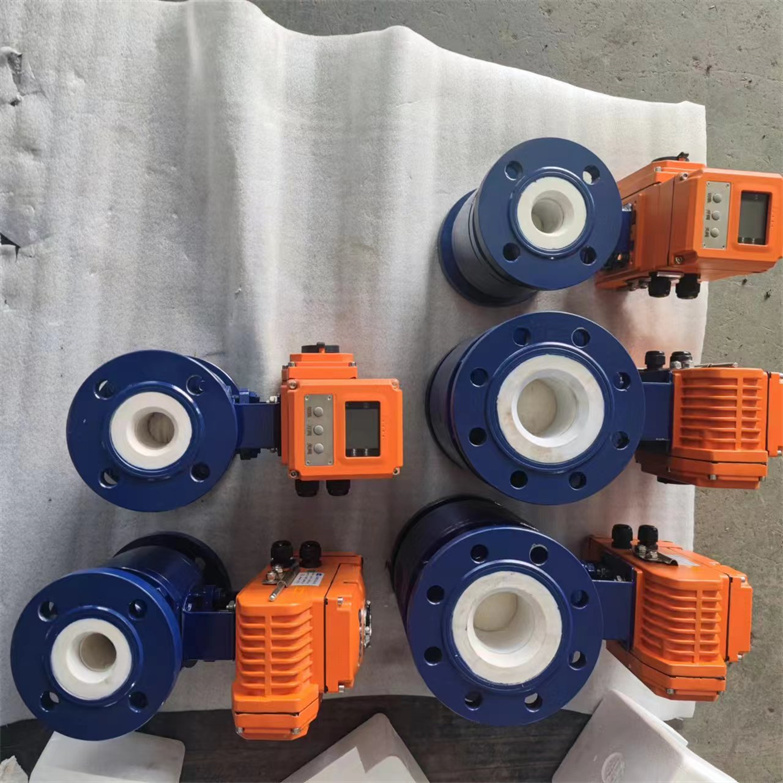

Q941TC电动陶瓷球阀主要由两大部分构成：上部的电动执行机构和下部的陶瓷阀体。

*电动执行机构：相当于阀门的大脑和肌肉。它接收来自控制系统（如PLC、DCS）的开关或调节信号（通常是4-20mA电流信号或开关量信号），驱动电机转动，并通过内部齿轮机构将旋转运动传递给下部的阀杆。执行机构通常具备过载保护、位置反馈等功能，可以实现远程自动化控制。

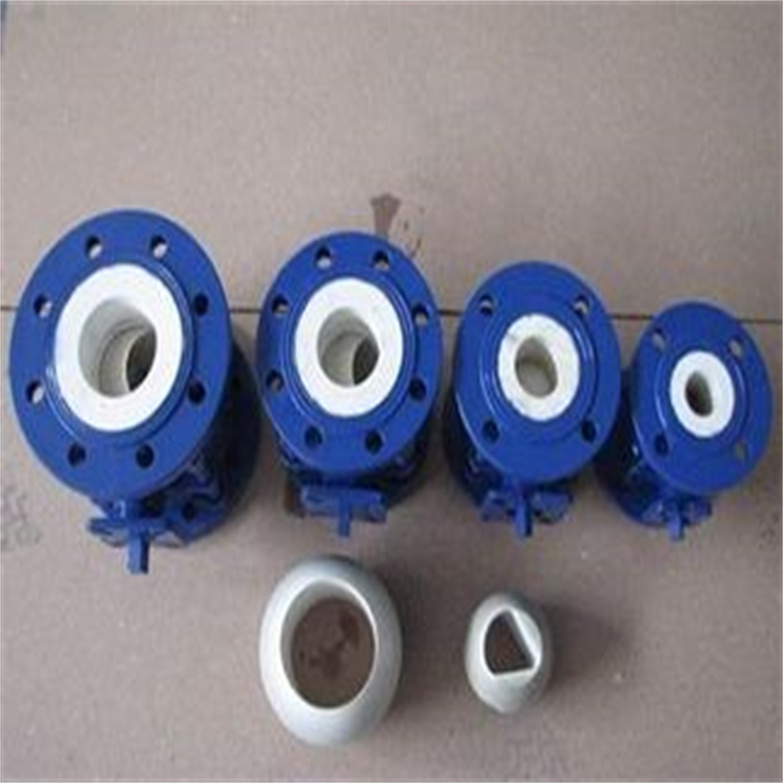

*陶瓷阀体部分：这是与介质直接接触的核心。主要包括：

*陶瓷阀体：构成流道的主体。

*陶瓷球体：核心启闭件，中间有通孔。当执行机构带动阀杆旋转90度时，球体也随之转动，实现全开、全关或调节流量。

*陶瓷阀座：与球体精密配合，形成密封副。通常采用高性能陶瓷或复合材料，确保在磨损和腐蚀环境下仍能实现可靠密封。

*阀杆：连接执行机构和球体，传递扭矩。

其工作原理很直观：电动执行器驱动阀杆和球体旋转90度。当球体的通孔轴线与管道轴线一致时，阀门全开，流体畅通；旋转90度后，球体通孔被挡住，阀门关闭。如果需要调节流量，可以通过控制执行器的转动角度，使球体处于部分开启的状态。

3.Q941TC-16C智能调节电动陶瓷球阀应用案例主要性能特点

结合其材料和结构，Q941TC这类电动陶瓷球阀通常表现出以下特点：

*超长的使用寿命：在磨损和腐蚀并存的工况下，其维护周期和使用寿命远超普通金属阀门，降低了长期运行的综合成本。

*可靠的密封性能：陶瓷材料的高硬度保证了球体与阀座密封副在长期使用后形变极小，能够维持良好的密封效果，内泄漏风险低。

*较低的维护需求：由于其用户满意的耐磨耐蚀性，阀门不易损坏，减少了停车检修和更换备件的频率。

*自动化控制便捷：电动驱动形式使其能轻松集成到自动化生产线或过程控制系统中，实现精准的远程控制和状态监控。

*适用介质范围特定：它并非高质量阀，其优势主要针对磨损性强、腐蚀性强的特殊介质。对于清洁、无腐蚀的普通流体，其性价比可能不如其他阀门。

4.Q941TC-16C智能调节电动陶瓷球阀应用案例典型的应用场景



了解了它的特点，就不难想象它用在哪些地方了：

*化工行业：输送含固体催化剂的浆料、强酸强碱介质、腐蚀性气体等。

*电力行业：火力发电厂的除灰、排渣系统，输送煤粉、灰水混合物。

*矿业与冶金行业：矿浆输送、选矿流程、冶金废渣处理等含有大量硬质颗粒的管道。

*污水处理：用于含有泥沙、杂质或腐蚀性成分的污水、污泥管线。

*精细化工与制药：某些对金属离子污染敏感或具有腐蚀性的中间体或产品的流程控制。

5.选型与使用时需要考虑的因素

如果您在项目中需要考虑这类阀门，以下几点值得关注：

*介质特性：这是首要因素。多元化明确介质的化学成分、浓度、温度、是否含有固体颗粒及其硬度、粒径等。这是判断是否多元化选用陶瓷阀以及选择何种等级陶瓷的依据。

*压力与温度范围：确认阀门需要承受的工作压力（公称压力）和介质温度，确保所选阀门的设计参数能满足要求。

*连接方式与口径：根据管道设计确定法兰标准、口径大小（DN）。

*电动执行器规格：根据所需的控制方式（开关型、调节型）、电源电压、控制信号、防护等级（如IP67用于户外或潮湿环境）等来选择匹配的执行器。

*阀门材质细节：确认除陶瓷内件外，阀体、阀盖等承压件的金属材质（如碳钢、不锈钢），以适应外部环境或管道压力需求。*制造与检验标准：了解阀门的生产是否符合相关的工业标准，以确保其质量和可靠性。




Q941TC-16C智能调节电动陶瓷球阀应用案例

序号	品  名	型 号 及 规 格	单位	数量	单　价 （元）	金 额 （元）	阀体材质及其它
1	球阀	陶瓷电动球阀Q941TC-16C   DN50     PN16 调节型电动头， 控制信号：4-20MA， 电压AC380V  介质：石灰水 进出法兰连接尺寸： 对角螺丝孔中心距：125MM 4个螺丝孔，螺丝孔大小18MM	套	3	7300	21900	阀体碳钢 内衬陶瓷 陶瓷球阀

设计制造标准规范

设计依据	GB	API
设计与制造标准	JB/T10529-2005，GB/T12237-2007	API608-2012
结构长度设计标准	GB/T12221-2005	ASME B16.10-2009
连接端设计标准	GB/T9113-2010	ASME B16.5-2013
驱动装置连接设计标准	GB/T12223-2005	BS EN ISO 5211-2001
主体材料设计标准	GB/T12228-2006，NB/T47010-2010	ASTM A105/A105M-2014，ASTM A182/A182M-2015
检验与试验标准	JB/T 9092-1999	API 598-2009

材料选型表

序号	名称	材质
1	阀体	A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M
2	阀芯	氧化锆（3Y-ZrO2）、氧化铝（AI2O3）
3	阀杆/轴套/填料压套	17-4PH、316L、合金材料
4	密封部件	VMQ、FKM、PTFE
5	填料	PTFE、RPTFE、石墨
6	压板/支架	CF8、WCB
7	螺栓/垫圈	A193-B7/A194-2H/SS304

主要材质表

1	阀体	SS304
2	支架	CF8
3	填料压套	CF8
4	球体	陶瓷
5	阀座	陶瓷
6	中体	陶瓷
7	接管	陶瓷
8	阀杆	17-4PH
9	密封填料	PTFE
10	O型圈	硅胶

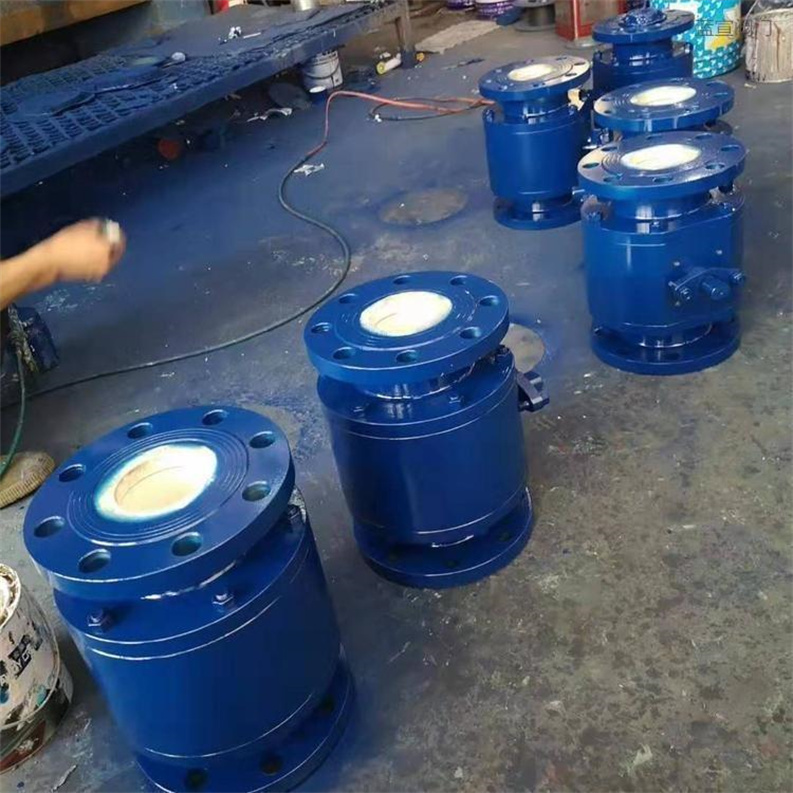

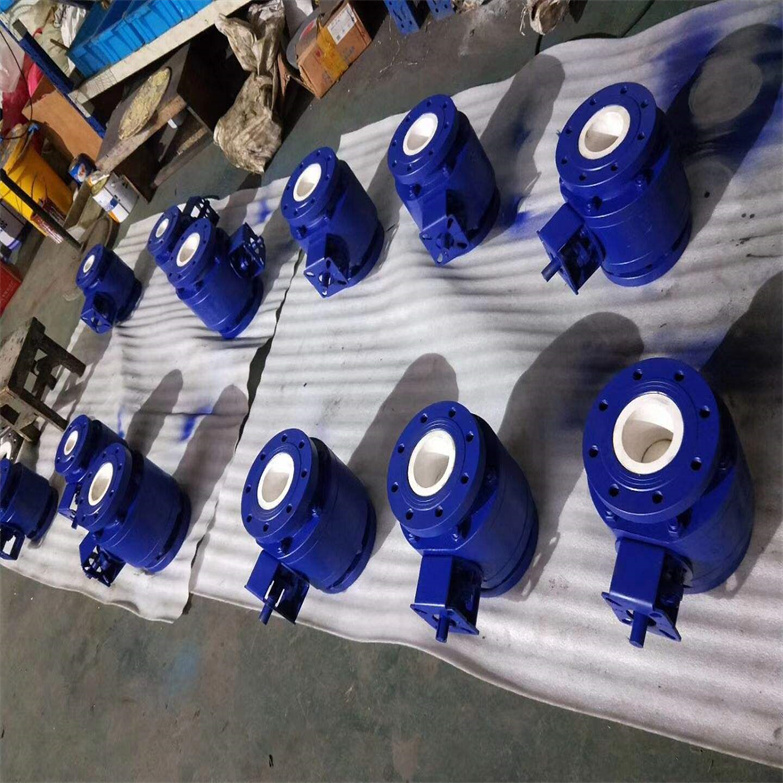

外形结构图



Q941TC-16C智能调节电动陶瓷球阀应用案例外形连接尺寸GB/T9113.1-2000 PN1.6MPA RF

DN	H	L	ØD	ØK	ØG	T	F	Z
15	85	108	95	65	45	14	2	4-M12
20	94	117	105	75	55	16	2	4-M12
25	98	127	115	85	65	16	2	4-M12
32	112	140	140	100	76	18	2	4-M16
40	124	165	150	110	84	18	2	4-M16
50	135	178	165	125	99	20	2	4-M16
65	156	190	185	145	118	20	2	4-M16
80	177	203	200	160	132	20	2	8-M16
100	207	229	220	180	156	22	2	8-M16
125	240	356	250	210	184	22	2	8-M16
150	240	394	285	240	211	24	2	8-M16
200	280	457	340	295	266	24	2	12-M20
250	-	533	405	355	319	30	2	12-M24
300	-	610	460	410	370	30	2	12-M24

应用领域



Q941TC-16C智能调节电动陶瓷球阀应用案例总结

Q941TC电动陶瓷球阀是一种为应对恶劣工况而生的特种工业设备。它巧妙地将高性能工程陶瓷的耐磨、耐腐蚀特性，与电动执行器的自动化控制便利性结合起来，解决了传统阀门在特定领域中的痛点。虽然它的初次采购成本可能高于普通阀门，但在适合的工况下，其长寿命、低维护的优点所带来的综合经济效益是非常显著的。在工业流程向着更高效、更可靠、更自动化发展的今天，这类特种阀门的存在，默默地为许多关键环节的稳定运行提供了坚实的保障。希望通过这篇介绍，能让大家对这类产品有一个比较清晰和客观的认识。

电动陶瓷球阀的全面维护指南

日常检查

外观检查：
（1）定期审视电动陶瓷球阀的外观，注意是否有划痕、凹陷、腐蚀或变形等损伤。若发现表面受损，需评估其对阀门性能的影响，并采取适当的修复措施。
（2）仔细查看阀门的标识和铭牌，确保能够清晰识别阀门的型号、规格、压力等级等关键信息。
（3）关注阀门与管道的连接处，检查是否有松动或泄漏迹象。若有问题，应及时紧固或更换密封件。

操作检查：

（1）手动操作电动陶瓷球阀，检验其开关的灵活性。若操作不顺畅，可能存在内部杂质、磨损或其他故障，需进一步检查并处理。
（2）测试电动执行机构的动作，观察其是否能准确控制阀门的开启和关闭，以及响应速度是否正常。同时，检查执行机构的控制面板，确认各项指示灯和显示信息是否正常。
（3）检查阀门的限位装置，确保阀门在全开和全关位置时能准确停止，避免过度行程对阀门造成损害。

密封性能检查：

（1）关闭陶瓷球阀，在阀门一侧施加一定压力的介质，观察另一侧是否有泄漏现象。轻微的泄漏可能是由密封件磨损或安装不当引起，可尝试调整密封件或重新安装阀门。若泄漏严重，应立即停止使用阀门，并进行检修或更换密封件。
（2）检查陶瓷球阀的阀座与球体之间的密封性能，观察是否有介质渗漏。若发现密封不良，可能需要对阀座和球体进行研磨或更换，以确保良好的密封效果。

定期清洁



Q941TC-16C智能调节电动陶瓷球阀应用案例外部清洁：

（1）使用干净、柔软的布擦拭电动陶瓷球阀的外部表面，去除灰尘、污垢和油污等杂质。避免使用腐蚀性清洁剂或尖锐工具，以防损坏阀门表面涂层或陶瓷部件。
（2）对于难以清除的污渍，可使用温和的清洁剂和软毛刷进行清洗，但需注意力度，以防划伤阀门表面。
（3）清洁完毕后，用干净的布擦干阀门表面，确保无水分残留，从而防止生锈和腐蚀。
（1）针对电动陶瓷球阀，需根据其使用情况和介质特性，定期对其内部进行清洁。若介质较为清洁，可采用冲洗法，利用合适的溶剂或清水清洗阀门内部，以去除残留介质和杂质。
（2）若介质具有腐蚀性或易产生沉积物，则可能需要拆卸阀门进行深入清洁。在拆卸过程中，应仔细保护陶瓷部件，避免碰撞和损坏。使用专用工具和清洁剂，逐一清洗阀门的各个部件，清除污垢和腐蚀产物。清洗完毕后，需按照正确的安装顺序重新组装阀门，并确保密封件安装无误。
（1）定期对电动陶瓷球阀的陶瓷球体和阀座等关键部件进行检查，仔细察看是否有裂纹、磨损或破损的迹象。一旦发现这些部件存在问题，必须立即进行更换，从而保障阀门的顺畅运行和良好的密封性能。
（2）在更换陶瓷部件时，应选用品质优良、性能稳定的陶瓷产品，并由专业人员负责安装。安装过程中必须小心谨慎，避免碰撞和损坏陶瓷部件。此外，还需对阀门进行全面的调试和测试，以确保陶瓷部件正确安装，阀门性能达到预期要求。

操作与维护注意事项

操作规范：
（1）操作电动陶瓷球阀时，需严格遵循操作规程，避免过度用力或粗暴操作，以防损坏阀门。特别是在开关阀门的过程中，应缓慢进行，以防止产生冲击和水锤现象。
（2）对于电动执行机构，需正确设置参数和控制模式，以防误操作或错误的控制信号导致阀门损坏。进行远程控制时，需确保信号传输稳定可靠，避免信号干扰或丢失。

环境要求：
（1）电动陶瓷球阀应安装在干燥、通风良好的环境中，避免阳光直射、雨淋和潮湿。若阀门需安装在户外，应采取适当的保护措施，例如安装防护罩或防水罩等。
（2）应避免阀门在高温、低温、强磁场或腐蚀性环境中使用，以防影响阀门的性能和寿命。若必须在特殊环境中使用，应选用适合该环境的特殊型号阀门，并采取相应的保护措施。



Q941TC-16C智能调节电动陶瓷球阀应用案例故障处理：
（1）若电动陶瓷球阀出现故障，应立即停止使用并进行故障诊断与处理。对于简单的故障，可自行检查并排除，如检查电源、控制信号、密封件等。对于复杂的故障，应联系专业维修人员进行处理，避免自行拆卸修理导致更大损坏。
（2）在故障处理过程中，需做好安全防护措施以防发生意外事故。同时，应记录故障现象与处理过程以便于今后的维护与管理。

定期维护：
（1）制定电动陶瓷球阀的定期维护计划并按计划执行维护保养工作。定期维护有助于及时发现并解决阀门的潜在问题从而延长其使用寿命并确保其性能和安全可靠性。
（2）在定期维护时，应对电动陶瓷球阀进行全面的检查与测试，涵盖外观、操作、密封性能等多个方面。此外，还需进行润滑保养及零件更换等维护工作。同时，务必详细记录维护过程，并建立阀门的维护档案，以便于对阀门的维护状况进行持续跟踪与管理。
