阻火器，这一安全附件，被广泛应用于石油、矿山、煤矿、水运及化学工业中，旨在阻止因回火而引发的火焰传播。它通常被安装在储罐或排放可燃气体和易燃液体蒸汽的管道上，发挥着至关重要的作用。阻火器主要由壳体和滤芯构成，滤芯是防止火焰蔓延的关键组件。以波纹型阻火器为例，其滤芯采用薄不锈钢波纹带与平带卷制而成，呈现出盘状结构。波纹型设计通过增大接触面积和器壁效应有效阻断火焰传播。这种设计使得火焰在通过时被精细地切分成众多细小火焰，从而增大了火焰与通道壁的接触面积，强化了传热效果。当火焰温度降至着火点以下时，火焰的蔓延便被有效阻断。此外，器壁效应也发挥了重要作用，狭窄的通道增加了自由基与通道壁的碰撞几率，减少了参与反应的自由基数量。当通道足够狭窄时，自由基与通道壁的碰撞成为主导，自由基数量的急剧减少有效扼制了火焰向未燃气体的传播。ZGB-1波纹石油储罐阻火器是用来阻止体、液体的火焰蔓延和防止回火而引起爆炸，从而保证储罐的安全。这类阻火器内的阻火层常用不锈钢带或铜镍合金材料压制而成的波纹状，波纹的大小由气体性质和阻止火焰速度决定。它的功能是允许易燃易爆气体通过，对火焰有阻止窒息作用。

ZGB-1储罐波纹石油气防爆阻火器应用案例波纹形式

一种是由两个方向折成的波纹型的薄板材料组成，波纹之间分隔成许多小的孔隙和通道，给火焰提供了一条曲曲折折的通道。另一种由波纹薄板和平板交替缠绕在中心轴上，组成一叠带有三角形孔隙阻火层，这种结构的阻火层可以根据设计需要生产不同直径、不同厚度和不同孔隙的波纹阻火层。波纹结构阻火器经测试证明，阻火性能好，使用范围广，制造成本低，易于检查和安装等优点，所以这种结构的阻火器已被广泛使用。波纹石油储罐阻火器阻火层由几层阻火层组成一个一个整体，但层与层之间不允许留有空隙，以防止火焰由间隙通过。

实验方法

该阻火器联合测试，其性能符合GB13347-92《石油气管道阻火体器阻火性能和实验方法》的规定.阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过，可满足各种不同工艺管道的需要.

是一种用于灭火的装置，能够有效地抑制和扑灭火焰。它在许多场所和设备中被广泛使用，包括家庭、商业建筑、工厂和车辆等。阻火器的作用是通过释放特定物质来抑制火势，从而控制火灾并保护生命和财产安全。接下来，我们将分别介绍阻火器的选用原则以及安装步骤。

1. ZGB-1储罐波纹石油气防爆阻火器应用案例阻火器选用原则

选择合适的阻火器对于有效地应对火灾非常重要。以下是一些选用阻火器时应考虑的原则：

1. 火灾类型：不同类型的火灾需要不同类型的阻火器。常见的火灾类型包括A类（可燃固体）、B类（可燃液体）、C类（可燃气体）和电器设备火灾（E类）。确保选择的阻火器符合目标火灾类型。

2. 火灾规模：根据火灾发生的可能规模和扩散速度，选择适当容量的阻火器。大型区域或储存大量易燃物品的场所可能需要更大容量的阻火器。

3. 使用便捷性：选择易于使用和操作的阻火器。考虑阻火器的重量、大小和操作方式，以确保在紧急情况下能够迅速有效地使用。

4. 检修和维护：确保所选择的阻火器具有方便的检修和维护流程。定期检查阻火器的状态、压力和有效期，并进行必要的维护和更换。

5. 质量认证：选用经过质量认证的阻火器，如符合国家或国际标准的产品。这样可以确保阻火器的质量和性能符合相应的安全要求。



6.

ZGB-1储罐波纹石油气防爆阻火器应用案例标准规范

1、执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、
2、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、
3、HG/T20570.19-95《阻火器的设置》。

ZGB-1储罐波纹石油气防爆阻火器应用案例结构特点

1、该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格
2、连续13次以亚音速火焰试验每次都能阻火。
3、易检修，安装方便。壳体水压试验合格。
4、耐烧性能合格，耐烧试验1小时无回火现象。
5、阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。

02ZGB-1储罐波纹石油气防爆阻火器应用案例阻火器的分类

△ 根据不同特点分类

接下来，我们进一步探讨阻火器的分类。阻火器可分为阻爆燃型和阻爆轰型，以及根据使用场合分为放空和管道型。阻火器可根据不同维度进行多种分类。

首先，按照其性能特点，阻火器可分为阻爆燃型和阻爆轰型。阻爆燃型主要用于阻止亚音速火焰的蔓延，而阻爆轰型则更侧重于阻止音速和超音速火焰的蔓延。其次，根据使用场合的不同，阻火器又可分为放空阻火器和管道阻火器。

△ 阻火器的适用场合分类

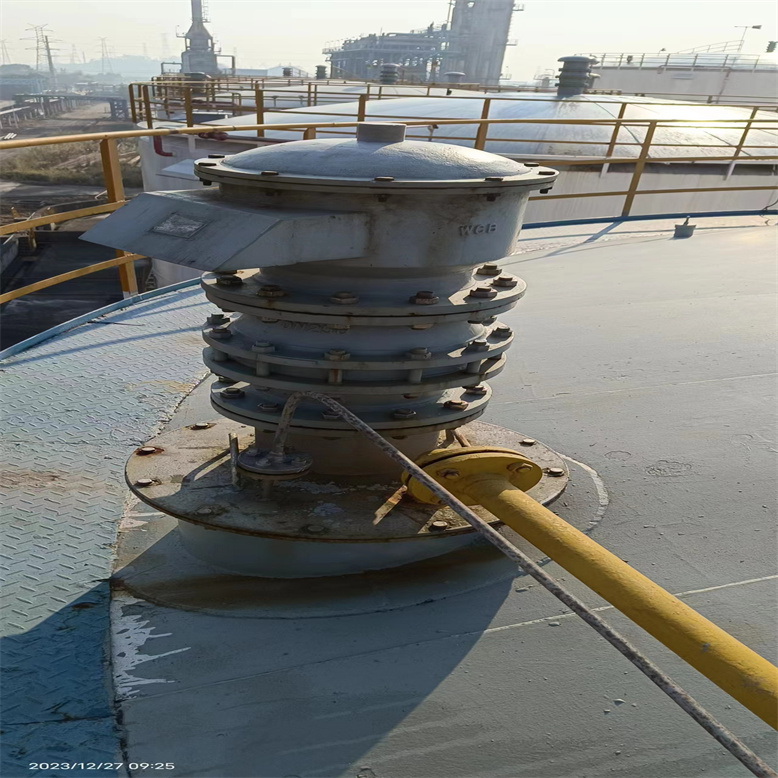

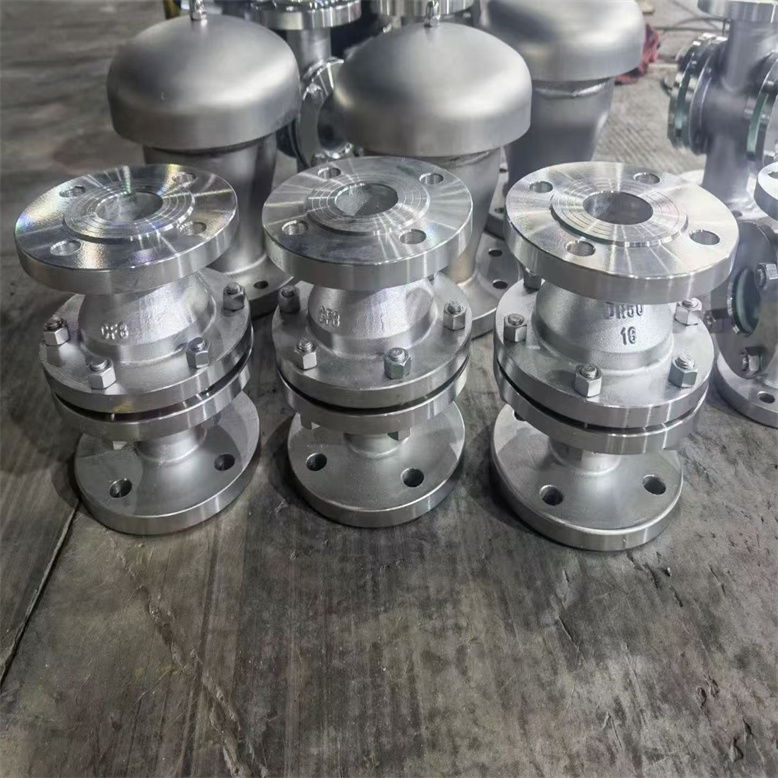

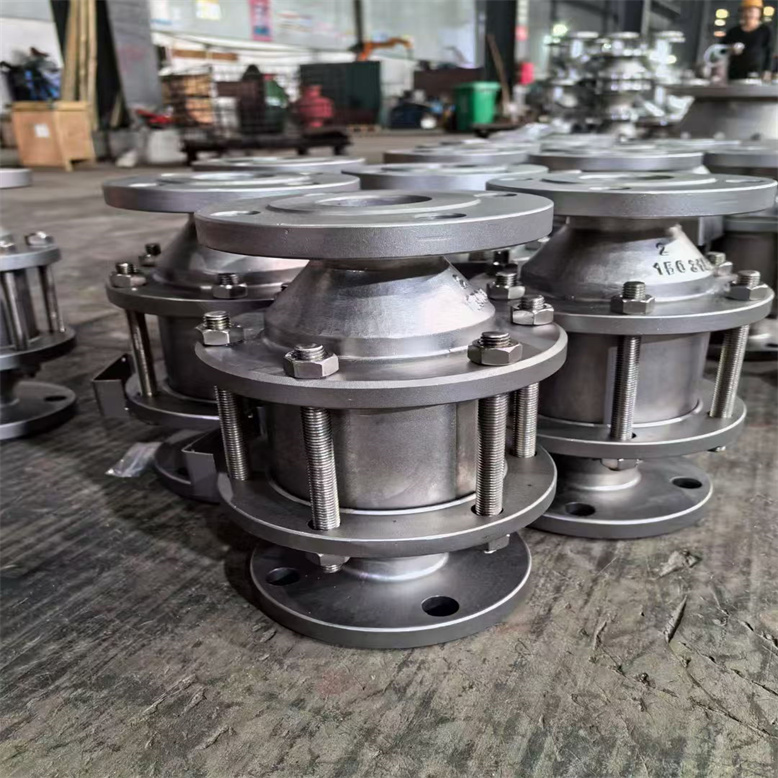

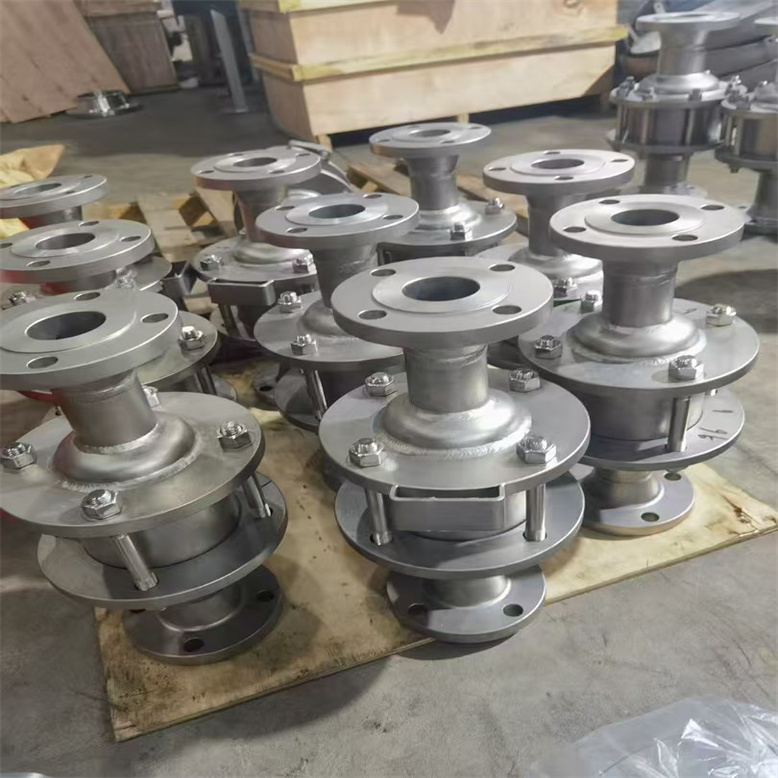

根据滤芯类型、安装位置，日常应用中阻火器需依据标准严格分类使用。放空阻火器，顾名思义，是安装在储罐或槽车的放空管道上，旨在阻止外部火焰传入。这类阻火器又可分为管端型和普通型，其中管端型通常为阻爆燃型，而普通型则分为阻爆燃型和阻爆轰型。管道阻火器则是安装在密闭管路系统中，防止一端火焰蔓延到另一端，同样分为阻爆燃型和阻爆轰型。

03ZGB-1储罐波纹石油气防爆阻火器应用案例阻火器的选型

△ 选型的影响因素

在特定的应用条件下，选择合适的阻火器至关重要，因为它能有效阻止火焰的传播。然而，每种阻火器都有其特定的适用范围，超出这个范围可能就无法保证其阻火效果。因此，在进行阻火器选型时，必须综合考虑使用位置、介质类型、压力、温度等关键因素。

△ 介质类型对选型的影响

在《爆炸危险环境电力装置设计规范》中，明确规定了爆炸性气体混合物的分类，依据其试验安全间隙（MESG）或最小点燃电流比（MICR）进行分级。根据MESG值划分爆炸等级，不同介质选用不同型号。阻火器的选用过程中，介质类型的确定通常基于介质的MESG值。

△ 燃烧工况对选型的影响

当管道长度充足且燃烧速度迅速时，火焰会依次经历爆燃、不稳定爆轰以及稳定爆轰等多个燃烧阶段。不同燃烧阶段需选用不同的阻火器类型，并考虑复杂的管道条件。在爆燃阶段，应选用阻爆燃型阻火器；而在爆轰阶段，则应选用阻爆轰型阻火器。

ZGB-1储罐波纹石油气防爆阻火器应用案例主要零部件

外形结构图

ZGB-1储罐波纹石油气防爆阻火器应用案例主要外形尺寸

美标外形尺寸ANSI、API、ASME

维修与保养

为了确保波纹石油储罐阻火器的性能达到安全使用目的，对阻火器应定期性进行检查，保养。
①波纹石油储罐阻火器每半年检查一次，检查阻火层芯子是否堵塞，变形，腐蚀等。
②发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
③重新安装阻火层芯子时，应保证结合面严密不得漏气。

04ZGB-1储罐波纹石油气防爆阻火器应用案例标准规范对阻火器设置的要求

△ 阻火器的安装位置与方向要求

第6.2.12条规定，阻火器应紧靠点火源安装。该文件还明确了阻火器的连接方式，指出通常采用法兰连接方式进行安装。同时，在安装单向阻火器时，应确保阻火侧朝向潜在点火源，以保证其安全效能。

△ 常用标准规范的设置要求

多项标准，如《压力管道规范 工业管道 第6部分：安全防护》和《石油化工企业防火设计标准》等，对阻火器的安装提出了要求。在存在爆炸性混合物的可能且无其他防火焰传播设施的情况下，在特定条件下安装阻火器，以防爆燃或爆轰。例如，可燃液体常压储罐的通气口或呼吸阀上必须设置阻火器，确保生产线的安全运行。


2. ZGB-1储罐波纹石油气防爆阻火器应用案例安装步骤

安装阻火器是确保其有效性和可用性的重要步骤。以下是一些常见的阻火器安装步骤：

1. 确定位置：选择合适的位置来安装阻火器，通常应位于易燃物品附近、火灾风险区域或可能发生火灾的场所。确保阻火器容易被看到和接近。

2. 固定支架：使用提供的支架或固定装置将阻火器安装在墙壁、柱子或其他固定结构上。确保支架牢固并能够承受阻火器的重量。

3. 标识标志：在阻火器附近设置明显的标识标志，以便人们能够快速找到和使用阻火器。标识标志应包括文字、图示和指示箭头等信息。

4. 培训和指导：对相关人员进行适当的培训，使其了解阻火器的使用方法和注意事项。确保他们知道何时使用阻火器以及如何正确操作。

5. 定期检查：定期检查阻火器的状态、压力和有效期，并根据需要进行维护和更换。这样可以确保阻火器始终处于良好的工作状态。

阻火器的选用和安装是预防和控制火灾的重要环节。通过遵循适当的选用原则和正确的安装步骤，可以确保阻火器在火灾发生时能够及时有效地使用。这样可以地保护生命和财产安全。

总结来说，选择合适的阻火器是根据火灾类型、规模、使用便捷性、检修和维护需求以及质量认证等因素考虑的。同时，在安装阻火器时应确定合适的位置，并使用固定支架将其安装在固定结构上。标识标志的设置和对相关人员的培训也是必要的步骤。定期检查并维护阻火器的工作状态是确保其可靠性的关键。

通过遵循阻火器的选用原则和正确的安装步骤，我们能够提高火灾发生时的应对能力，并限度地减少火灾造成的伤害和损失。在日常生活中，我们应该保持警惕，了解如何正确使用阻火器，并确保其处于良好的工作状态。同时，定期参加相关的火灾安全培训，提高自己的火灾防范意识和知识水平，以做好火灾预防和应急处理工作。只有通过全面的火灾安全措施，我们才能更好地保护自己和身边的人，并创造一个更安全的环境。
