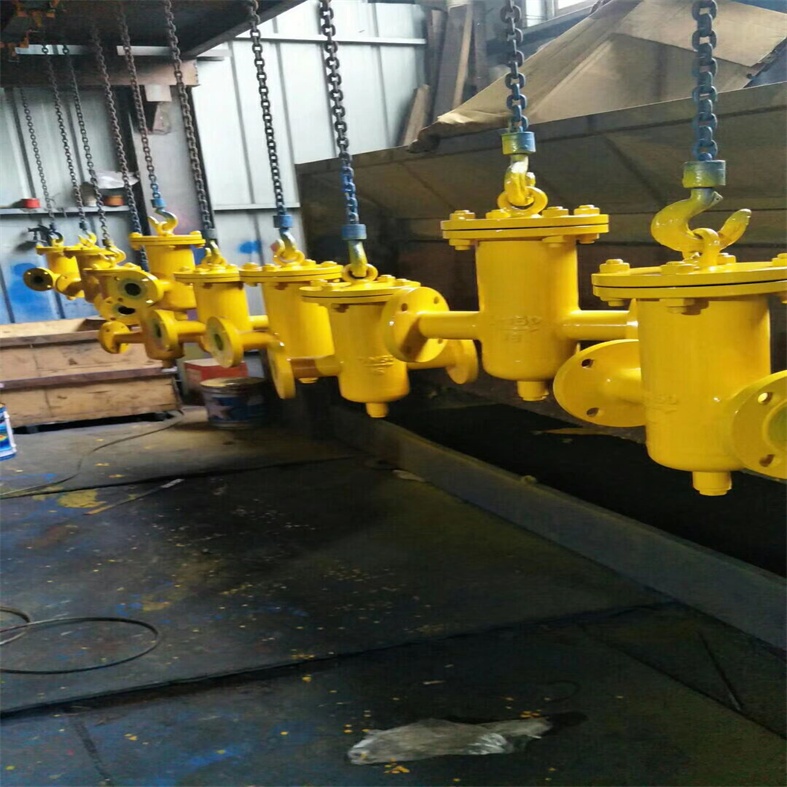

SRB34高低篮式过滤器技术规范

一、SRB34高低篮式过滤器技术规范的基本原理

篮式过滤器的工作原理是通过一个带有网状孔眼的过滤篮，将液体或气体中的颗粒杂质截留在篮子内，从而实现对液体或气体的清洁过滤。液体或气体通过过滤器的入口流入，经过篮式过滤器内部的网格或滤布过滤后，净化后的液体或气体通过出口排出。篮式过滤器是一种法兰连接直通平底篮式过滤器，其由筒体与进出口接管连接组成篮式过滤器本体，其中筒体上部连接压紧法兰，压盖盖在压紧法兰上，篮状滤芯位于筒体内。当流体通过进口进入筒体流经置有一定过滤精度的篮状滤芯后，固体杂质颗粒被阻挡在篮状滤芯内，而洁净的液体通过滤篮，由过滤器出口排出。

篮式过滤器产品优点：

篮式过滤器筒体、进出口接管、进出口连接法兰、筒体上部压紧法兰及压盖等，均采用碳钢材质，篮状滤芯为不锈钢材料。本产品适用于安装在以碳钢、低合金钢、奥氏体不锈钢为结构材料的化工管道上，用以过滤其固体杂质。篮式过滤器（Basket Filter）是一种常用于工业和商业水处理系统中的过滤设备，广泛应用于液体或气体过滤，以去除水或其他液体中的固体颗粒、杂质或污染物。它是一种通过物理过滤原理实现固液分离的装置，具有结构简单、维护方便、过滤精度高等优点。

篮式过滤器是一种广泛应用于流体管道中的过滤设备，其结构、压力、尺寸、材质、制造标准以及法兰和对焊等方面均有明确的设计规范和应用要求，以下是详细介绍：

名称： 篮式过滤器 型号： SRB

驱动方式： 自动 连接形式： 法兰 焊接

结构形式： 篮式 密封结构： PTFE

压力范围： 1.6MPa-2.5MPa 公称通径： DN25-500

常用材质： 铸铁,铸钢,不锈钢等 铭牌： 雄工品牌

结构

篮式过滤器主要由接管、主管（筒体）、滤篮、法兰、法兰盖及紧固件等组成。过滤器的核心部位是过滤器芯件，由过滤器框和不锈钢钢丝网组成，不过不锈钢钢丝网属易损件，需特别保护。

压力

不同类型的篮式过滤器公称压力范围有所不同：

部分篮式过滤器公称压力为 1.0 - 6.4MPa（150Lb - 300Lb）。

直通平底蓝式过滤器工作压力是 1.6 - 10.0MPa，公称压力为 PN1.0 - 5.0Mpa。

压差篮式快开过滤器公称压力为 PN1.0 - 5.0Mpa。

尺寸

篮式过滤器有高低接管型和直流接管型等不同类型，以下举例高低接管型（1.6MPa）部分尺寸信息：

材质

壳体材质：常见的有 A3、20#、304、304L、316、316L 等。

密封材料：包括聚四氟乙烯、橡胶、丁腈橡胶、耐油石棉胶等。

制造标准

篮式过滤器的制造检测标准通常为 HGJ532 - 9。

法兰

篮式过滤器的法兰标准一般为 HG20592 - 97，不过也可按照用户的具体要求进行制造。

对焊

对焊是篮式过滤器一种连接方式，比如淮南对焊式篮式过滤器，当与管道连接时可采用对焊的连接形式，方便过滤器与管道稳定连接在一起，确保流体正常通过过滤器进行过滤。

二、SRB34高低篮式过滤器技术规范的工作过程

1. 液体或气体流入：待处理的液体或气体从过滤器的入口进入，通常通过管道或管道系统引入。

2. 过滤过程：液体通过网状结构的过滤篮时，较大的固体颗粒被过滤篮内的网孔截留。过滤篮的孔径大小根据具体需求设置，能够去除液体中的杂质。

3. 清洁液体或气体排出：过滤后的净化液体或气体通过过滤器的出口排出，进入下游设备或系统进行进一步处理。

4. 定期清洗：随着杂质的积累，篮式过滤器的过滤效率逐渐下降，需要定期清洁或更换过滤篮，以保持良好的工作性能。

三、篮式过滤器的主要组成部分

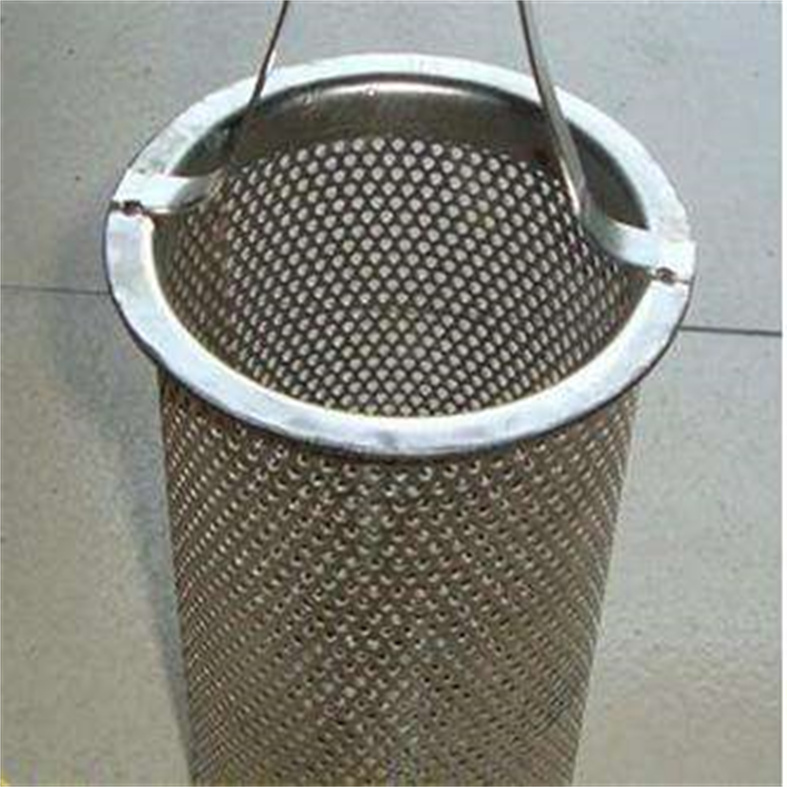

1. 过滤篮：过滤篮是篮式过滤器的核心部分，通常由金属材料（如不锈钢）或合成材料制成。其表面具有多个孔眼或网状结构，可以根据需要选择不同的孔径，以达到预期的过滤效果。

2. 外壳（壳体）：外壳是篮式过滤器的保护部分，通常由不锈钢、碳钢或合金材料制造，具有良好的抗腐蚀性能。外壳内装有过滤篮，支撑篮子并确保液体按预定方向流动。

3. 进出口接口：篮式过滤器具有进水口和出水口，分别用于液体或气体的进入和排出。根据过滤器的设计，进出口位置和管道大小可以根据系统需求进行定制。

4. 清洗口：篮式过滤器通常配备清洗口，用于定期清洗或更换过滤篮。清洗口通常位于过滤器的底部或侧面，可以通过简单的操作移除积累的杂质。

5. 排污装置：为了提高过滤器的使用效率，部分篮式过滤器设计有排污口或自动排污装置，可以在清洗过程中将积累的固体杂质排放出去，避免堵塞。

四、篮式过滤器的类型

根据具体应用领域和设计要求，篮式过滤器可以分为以下几种类型：

1. 单篮式过滤器：

• 单篮式过滤器是最基本的篮式过滤器类型，只有一个过滤篮。在过滤过程中，当篮子积累了大量杂质时，需要人工或手动清洁，适用于较小流量或对过滤精度要求不高的系统。

五、篮式过滤器的优缺点

SRB34高低篮式过滤器是工业生产中的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。

产品特点

1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。
5、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成。

优点：

• 双篮式过滤器：

  • 双篮式过滤器配有两个过滤篮，可以实现轮换工作。一个篮子正在进行过滤时，另一个篮子可以进行清洗或更换，从而保证系统的连续运行。双篮式过滤器适用于需要24小时连续运行的系统。

• 自清洗篮式过滤器：

  • 自清洗篮式过滤器配备了自动清洗装置，可以在不停止过滤的情况下清理过滤篮上的杂质。清洗系统通常采用反向冲洗、气动或液动装置。自清洗篮式过滤器适用于较为复杂或大流量的系统，减少了人工清洗的频率。

1. 结构简单、易于维护：

• 篮式过滤器的设计结构简单，易于安装、拆卸和维护。过滤篮可以方便地更换或清洗，不需要复杂的操作。

缺点：

• 高效过滤：

  • 篮式过滤器能够高效去除液体或气体中的大颗粒杂质，对于较大的颗粒物（如砂石、铁锈等）有很好的过滤效果。

• 适用范围广：

  • 篮式过滤器适用于多种液体和气体的过滤处理，如水处理、油品过滤、化工液体、气体和蒸汽等的过滤。

• 可定制孔径：

  • 过滤篮的孔径可以根据用户的需求定制，适应不同精度要求的过滤需求。

• 节省空间：

  • 篮式过滤器的设计紧凑，通常占用较小的空间，适用于各种场地。

1. 过滤精度有限：

• 篮式过滤器主要适用于较大颗粒杂质的过滤，对于非常细微的颗粒或溶解性污染物的去除效果有限。如果需要更高精度的过滤，可能需要与其他类型的过滤器（如精密过滤器或膜过滤器）配合使用。

• 需要定期清洗或更换滤芯：

• 篮式过滤器需要定期清理或更换过滤篮，以保证其过滤效果。频繁的清洗和更换可能导致系统停机，影响生产效率。

• 容易被堵塞：

• 如果过滤系统中的杂质较为复杂或颗粒较大，过滤篮可能会容易被堵塞，从而影响水流和过滤效果。

•

六、SRB34高低篮式过滤器技术规范篮式过滤器的应用领域

篮式过滤器广泛应用于多个行业，特别是需要高效去除大颗粒杂质的液体过滤系统。常见的应用领域包括：

1. 水处理：

• 用于去除水中的泥沙、铁锈等颗粒物，常见于市政水处理、工业废水处理等场景。

• 石油和化工行业：

• 用于过滤原油、化学溶剂、液体化工品等，防止管道和设备被杂质堵塞。

• 食品和饮料行业：

• 用于过滤食品加工过程中产生的液体杂质，确保产品的安全性和卫生标准。

• 造纸行业：

• 用于过滤纸浆和废水中的杂质，避免对设备的损害，保证生产质量。

• 能源行业：

• 用于过滤天然气、蒸汽、石油等流体，确保管道和设备的正常运转。

• 农业灌溉：

• 在农业灌溉系统中，用于过滤水源中的沙粒和颗粒物，防止滴灌系统堵塞。

七、篮式过滤器的常见技术参数结构分析图

SRB34高低篮式过滤器技术规范零部件材料

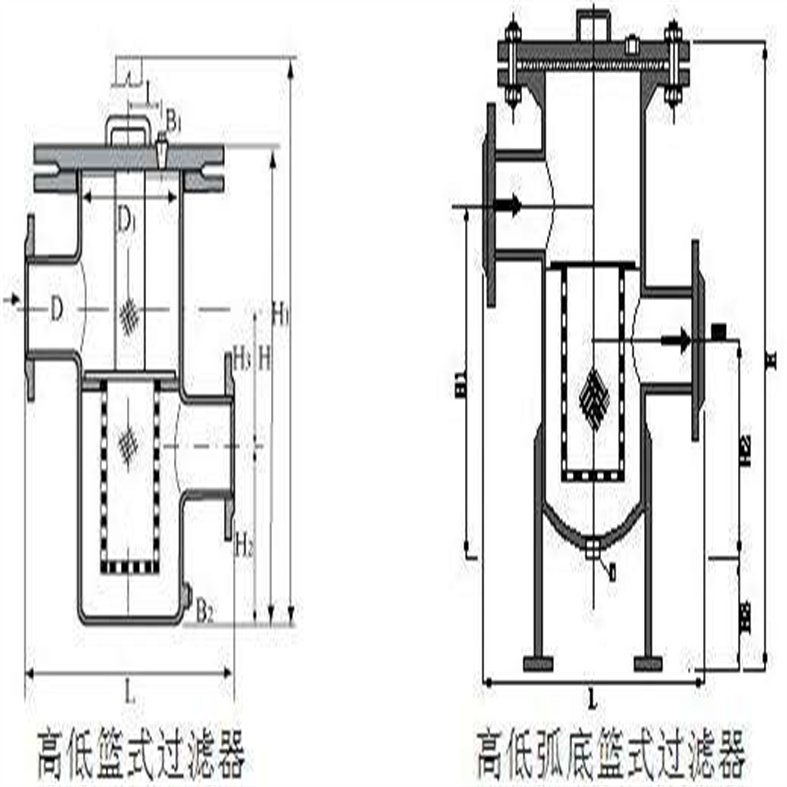

外形结构图

主要外形尺寸（直通蓝式）

主要外形尺寸（高低蓝式）

拆卸滤网说明

八、SRB34高低篮式过滤器技术规范总结

篮式过滤器以其简单的结构、优良的过滤效果和便捷的维护方式，广泛应用于各类液体和气体的过滤过程中。它特别适合去除水或其他液体中的较大颗粒杂质，能够有效防止设备和管道被杂质堵塞。然而，对于更精细的过滤需求，可能需要与其他过滤技术配合使用。

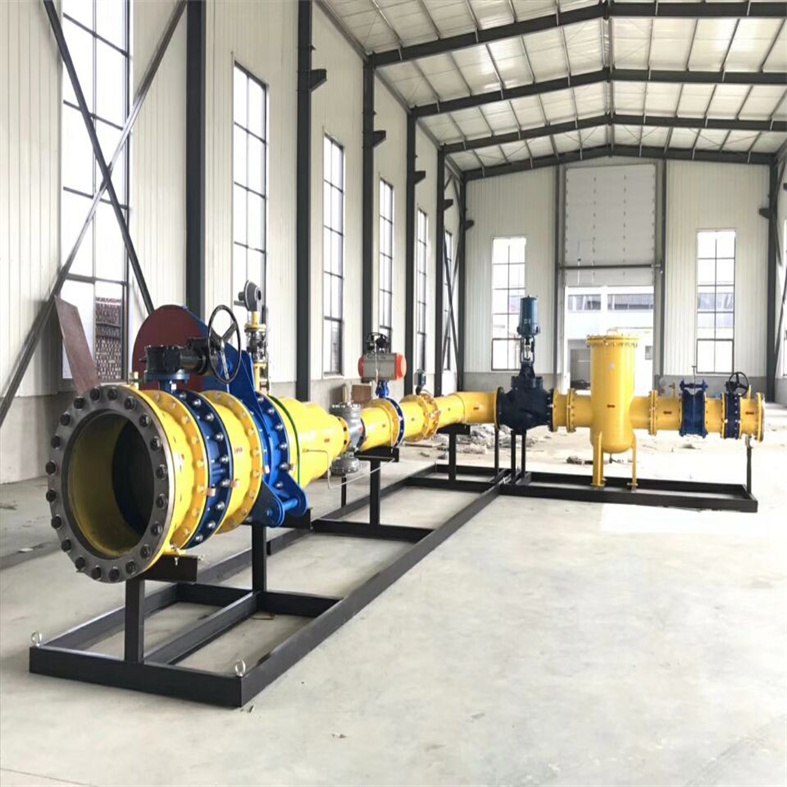

篮式过滤器的安装步骤如下：

首先，准备工作至关重要。确保安装场地清洁、干燥且通风良好，具备足够的操作空间。同时，准备好所需的安装工具，如扳手、螺丝刀等。

接下来进行定位安装。根据设计要求和工艺流程，确定篮式过滤器在管道系统中的安装位置。使用测量工具准确测量管道的直径、长度等参数，以确保过滤器能够合适地安装在管道上。

然后进行管道连接。一般来说，篮式过滤器通过法兰与管道进行连接。在连接之前，要对管道和过滤器的法兰表面进行清理，去除油污、杂质等，保证连接面的平整度和光洁度。使用螺栓和螺母将过滤器的法兰与管道的法兰紧固在一起，注意螺栓的拧紧力度要均匀，避免出现过紧或过松的情况，以确保连接的密封性。

安装过滤器本体。将篮式过滤器的本体放置在连接好的法兰之间，确保过滤器的进出口方向与管道中的介质流向一致。在安装过程中，要注意过滤器本体的安装位置和固定方式，通常可以使用支架或固定螺栓将过滤器固定在管道上，以防止过滤器在运行过程中发生晃动或位移。

最后进行调试和检查。安装完成后，对篮式过滤器进行调试，打开管道中的介质阀门，观察过滤器的运行情况，检查是否有介质泄漏、过滤器堵塞等问题。如果发现问题，应及时停止运行，进行检查和维修。同时，要定期对篮式过滤器进行清洗和维护，以保证其过滤效果和使用寿命。

总之，篮式过滤器的安装需要严格按照安装步骤进行，确保安装质量和运行安全。在安装过程中，要注意细节，做好各项准备工作和检查工作，以提高安装效率和质量。
