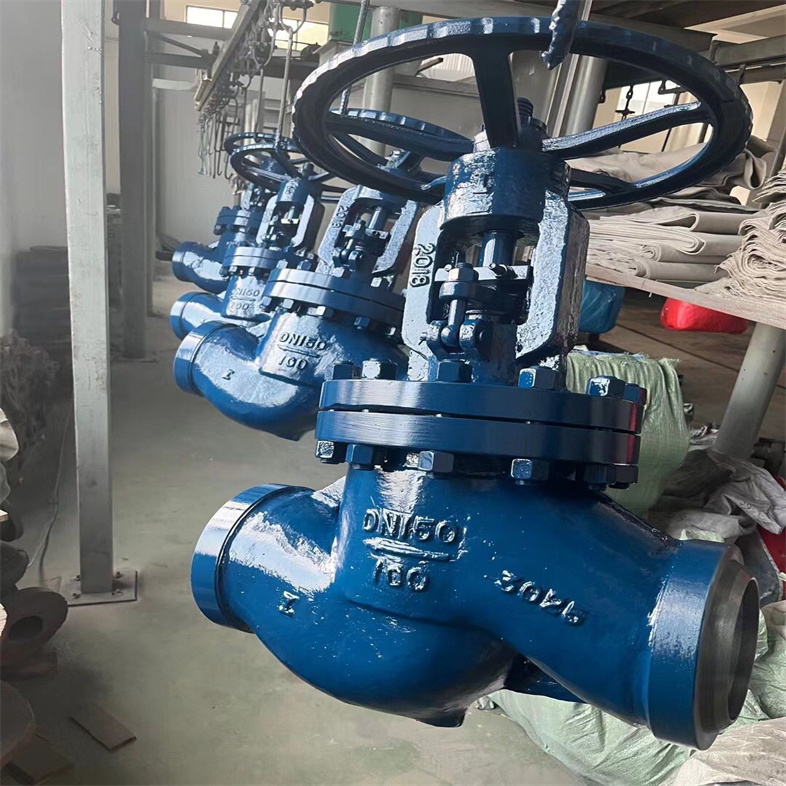

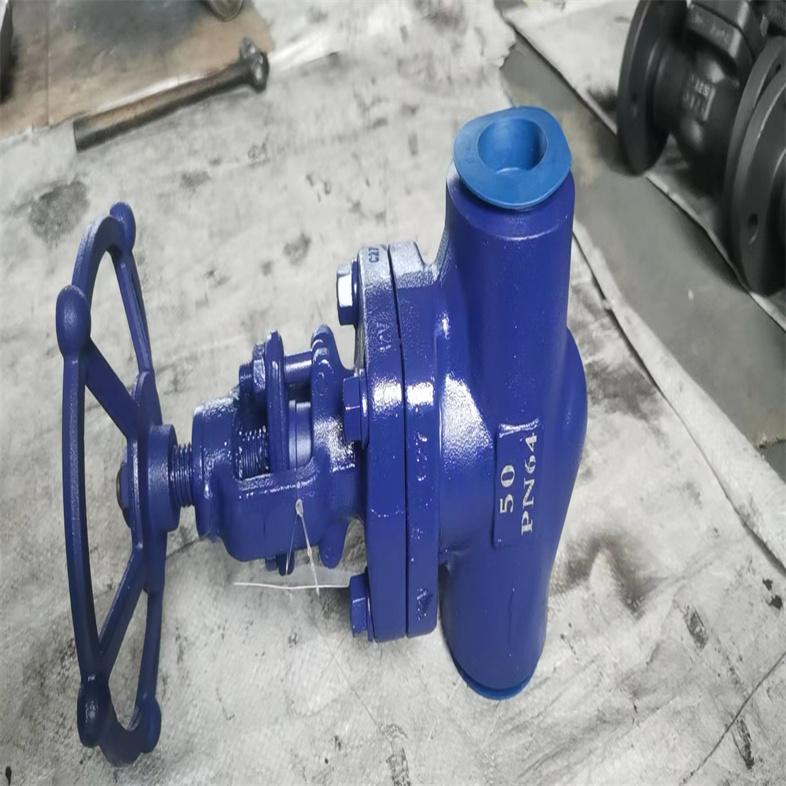

J61Y高温高压承插焊接截止阀技术规范

  • 发布日期:2026/1/25      浏览次数:17
  • 提 供 商: 上海申弘阀门有限公司 资料大小: JPG
    图片类型: JPG 下载次数: 0
    资料类型: JPG 浏览次数: 17
    相关产品:
    详细介绍: 文件下载    图片下载

    一、J61Y高温高压承插焊接截止阀技术规范定义与用途

    电站截止阀适用于火力电站各种系统的管路上,用于切断或接通管路介质。由于其独特的高温高压特性和自密封设计,使得它在高压力环境下仍能保持可靠的密封性能。电站截止阀不仅用于锅炉给水和蒸汽供应系统,还可作为疏水泵联接件和放空管路的紧急关断装置。电站截止阀是发电厂系统中重要的控制设备,主要用于切断或接通流体介质,特别是水、蒸气等非腐蚀性介质。以下是对电站截止阀的详细介绍:

    高温高压焊接截止阀也称电站专用截止阀,电站焊接截止阀与其他截止阀产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的使产品也形成了其他产品所替代不了的特点。高温高压焊接截止阀制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。

    高温高压电站焊接截止阀具有上密封结构,保证阀门开启运行时阀杆处不会外漏。


    二、J61Y高温高压承插焊接截止阀技术规范结构特点

    1. 高温高压设计:电站截止阀采用耐高温高压的材料制造,如不锈钢、铸钢和碳素钢板等,以满足电站系统的特殊工况要求。

    2. 自密封设计:阀门采用压力自紧式密封结构,密封面材料耐磨、抗擦伤性能好,如采用钴基硬质合金等离子喷焊技术。

    3. 阀杆处理:阀杆经过抗腐蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性,确保长期使用的稳定性和可靠性。

    4. 结构紧凑:电站截止阀结构设计紧凑,体积小、重量轻,便于安装和维护。

    三、J61Y高温高压承插焊接截止阀技术规范分类与型号


    电站截止阀根据密封面材料、结构形式等有多种分类和型号,如软密封截止阀、硬密封截止阀、直流式截止阀、直通式截止阀、角式截止阀等。具体型号如J61Y-P54 170V等,表示不同的材质、压力和温度等级。

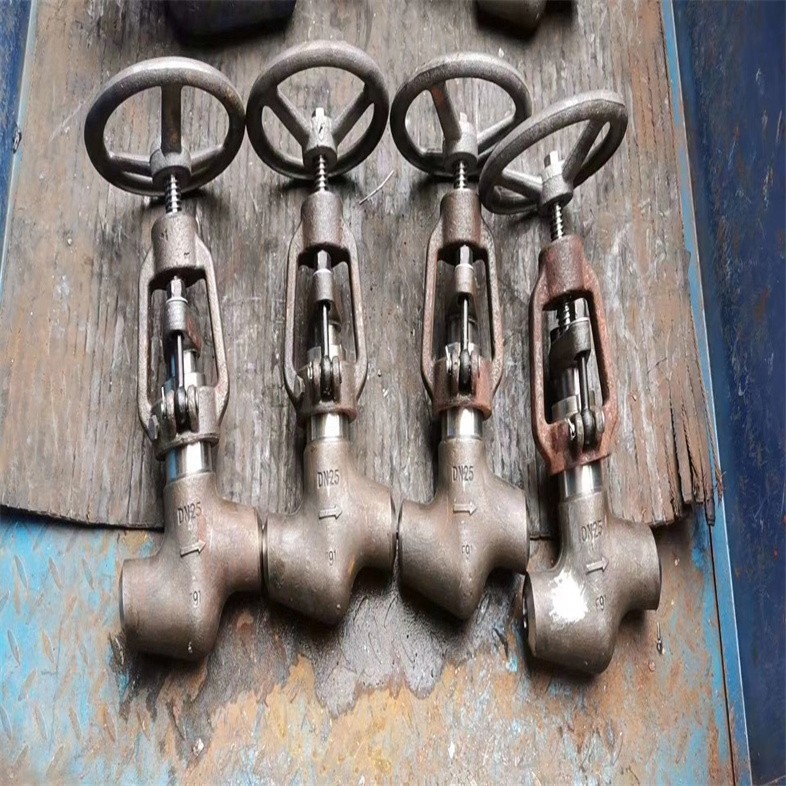

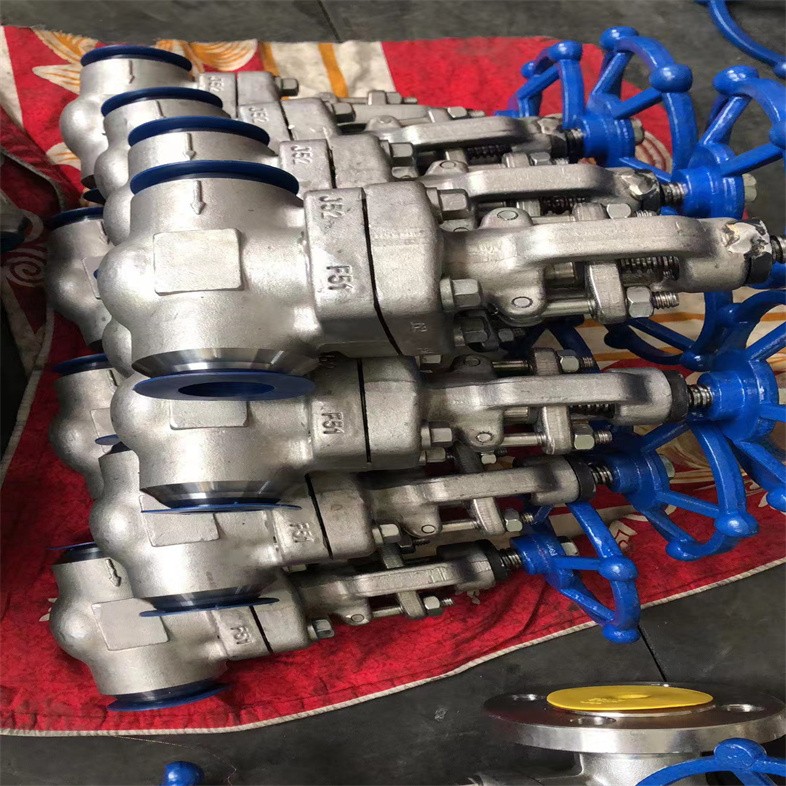

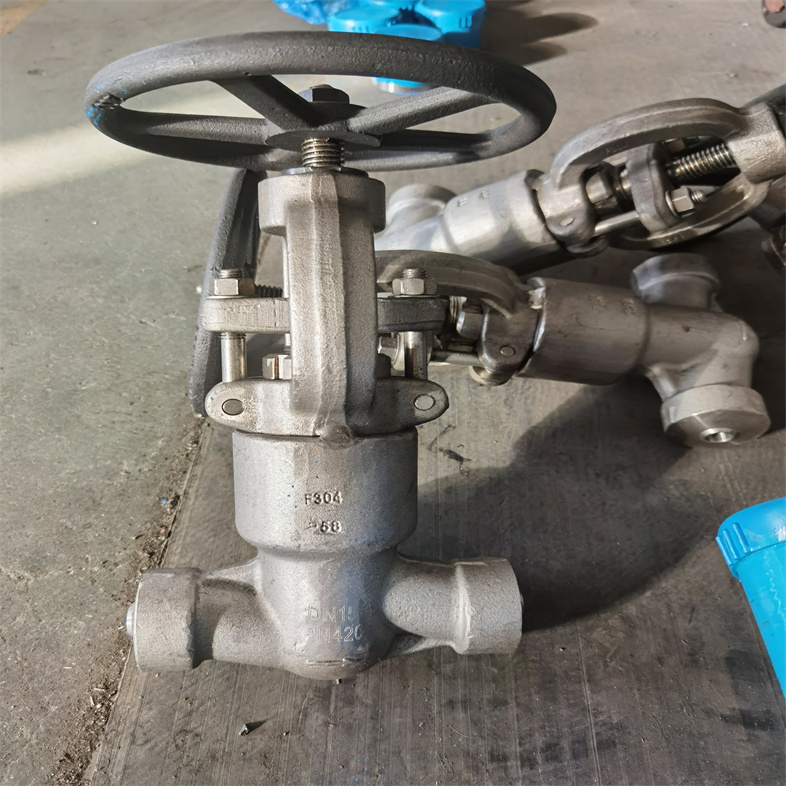

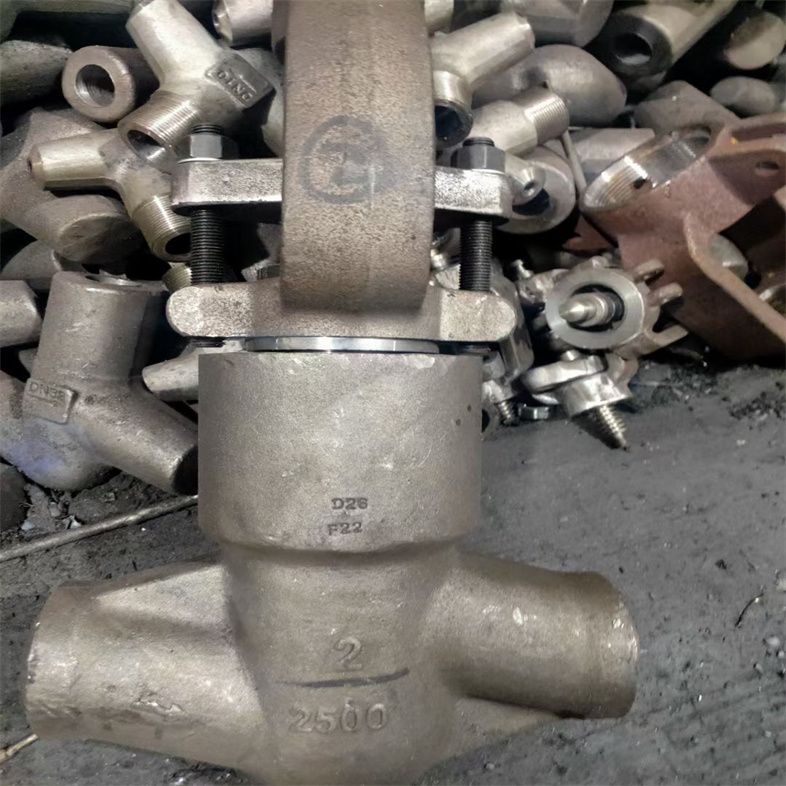

    J61H/Y锻钢承插焊截止阀有三种阀盖设计,种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

    设计规范

    钢锻截止阀制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。
    结构型式:
    1、全通径或缩径
    2、结构长度按ANSI/ASME B16.10
    3、法兰按ANSI/ASME B16.5
    4、自密封阀盖
    5、明杆带支架
    6、两端自动调整的填料压套;
    7、本体倒密封
    8、整体阀体法兰
    9、对焊端按ANSI/ASME B16.25
    10、环连接阀体阀盖垫片
    11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖,或自密封阀盖


    四、J61Y高温高压承插焊接截止阀技术规范主要技术指标

    电站截止阀的主要技术指标包括设计压力、公称尺寸、工作温度等。例如,设计压力可达PN20.0~32.0Mpa,工作温度可达570℃(具体视型号而定)。此外,阀门还需满足相关的国家标准和行业标准,如GB/T12234、ASMEB16.34等。


    J61Y高温高压承插焊接截止阀技术规范零件材料

    序号

    零件名称

    CS to ASTM

    AS to ASTM

    SS to ASTM

    Type A105

    Type F22

    Type F304(L)

    Type F316(L)

    1

    阀体

    A105

    A182 F22

    A182 F304(L)

    A182 F316(L)

    2

    垫片

    316+柔性石墨

    316夹柔性石墨+PTFE

    3

    螺栓

    A193 B7

    A193 B16

    A193 B8

    A193 B8M

    4

    圆柱销

    A276 420

    A276 304

    5

    填料压套

    A276 410

    A182 F304(L)

    A182 F316(L)

    6

    活节螺栓

    A193 B7

    A193 B16

    A193 B8

    A193 B8M

    7

    螺母

    A194 2H

    A194 4

    A194 8

    A194 8M

    8

    阀杆螺母

    A276 410

    9

    螺母

    A194 2H

    A194 4

    A194 8

    A194 8M

    10

    铭牌

    SS

    11

    手轮

    A197

    12

    填料压板

    A216 WCB

    A351 CF8

    13

    填料

    Flexible Graphite

    PTFE

    14

    阀盖

    A105

    A276 304

    A182 F304(L)

    A182 F316(L)

    15

    阀杆

    A182 F6

    A182 F304

    A182 F304(L)

    A182 F316(L)

    16

    阀瓣

    A276 420

    A276 304

    A276 304(L)

    A276 316(L)

    适用介质

    水、蒸汽、油品等

    水、蒸汽、油品等

    硝酸、醋酸等

    适用温度

    -29℃~425℃

    -29℃~550℃

    -29℃~180℃

    注意:
    1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
    2、CS=碳钢;AS=合金钢;SS=不锈钢;

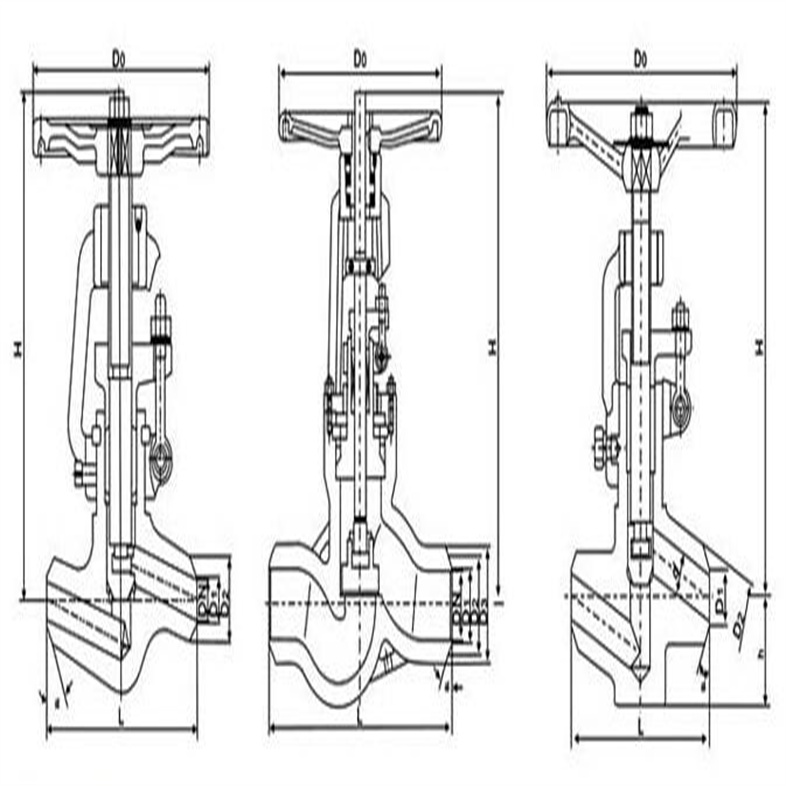

    外形结构图


    J61Y高温高压承插焊接截止阀技术规范主要外形尺寸150LB-600LB

    NPS

    1/2"

    3/4"

    1"

    1 1/4"

    11/2"

    2"

    L(RF) (法兰)
    L1(BW) (承插焊)

    150Lb

    180

    117

    127

    140

    165

    203

    300Lb

    152

    178

    203

    216

    229

    267

    600Lb

    165

    190

    216

    229

    241

    292

    H(开)

    150Lb~300Lb

    166

    171

    207

    240

    258

    330

    600Lb

    171

    207

    240

    258

    330

    380

    W

    100

    100

    125

    160

    160

    180

    重量

    150Lb

    RF(法兰)

    4.5

    6.9

    9.8

    13.5

    19.5

    28.0

    BW(承插焊)

    2.3

    3.6

    7.8

    8.2

    12.0

    15.0

    300Lb

    RF(法兰)

    4.8

    7.7

    11.0

    16.8

    21.2

    32.6

    BW(承插焊)

    2.8

    4.0

    8.5

    9.2

    12.6

    16.8

    600Lb

    RF(法兰)

    5.6

    7.8

    12.5

    17.0

    23.5

    38.8

    BW(承插焊)

    3.4

    4.7

    9.2

    10.5

    13.3

    18.9

    主要外形尺寸900LB-1500LB

    NPS

    1/2"

    3/4"

    1"

    1 1/4"

    11/2"

    2"

    L(RTJ) (法兰)

    900Lb~1500Lb

    216

    229

    254

    279

    305

    371

    H(BW) (承插焊)

    900Lb~1500Lb

    216

    229

    254

    279

    305

    368

    H(开)

    207

    207

    240

    258

    330

    355

    W

    125

    125

    160

    160

    180

    200

    柔性石墨

    RTJ(法兰式)

    8.0

    13.2

    17.4

    19.0

    24.5

    31.0

    BW(承插焊)

    5.2

    10.0

    14.6

    15.8

    20.5

    27.8

    五、J61Y高温高压承插焊接截止阀技术规范安装与维护


    1. 安装位置:电站截止阀的安装位置应便于操作和维护。对于安装在露天的高处,需设置地沟以排除雨雪和其他杂质的影响。

    2. 检验与试验:在安装前和使用过程中,应对电站截止阀进行必要的检验和试验工作,以确保其性能符合标准和要求。常用的检测方法包括气压法和水压实验法。

    3. 维护保养:定期对电站截止阀进行维护保养,包括清洗、润滑和检查密封面等,以延长其使用寿命和提高系统的可靠性。

    六、J61Y高温高压承插焊接截止阀技术规范应用实例

    电站截止阀广泛应用于各种火力电站的汽水管道上,是电站系统中控制设备之一。其的性能和可靠的设计使得它在高温高压的工况下仍能保持稳定运行。

    综上所述,电站截止阀是电站系统中重要的控制设备之一,具有高温高压、自密封、结构紧凑等特点。在使用过程中应严格遵守相关标准和规范进行操作和维护保养以确保其长期稳定运行。

    承插焊截止阀正确安装方法



    承插焊截止阀的正确安装方法如下:

    一、准备工作:

    首先,检查截止阀的型号和规格是否与管道系统兼容,并确保截止阀的质量符合要求。此外,还需要准备必要的工具和材料。

    二、关闭工作环境:

    在安装截止阀之前,需要关闭管道系统的供水或供气系统,并确保系统内无压力。

    三、准备管道:

    用扳手拧下管道连接口附近的螺栓,并将管道分离。然后,用砂纸清洁管道连接口和截止阀的连接口,确保表面光滑。

    四、焊接阀门:

    将截止阀的连接口插入管道连接口中,确保连接口对齐,并使用焊接设备将截止阀与管道焊接,以确保阀门与管道连接牢固。

    五、调整阀门:

    打开截止阀的手动操作杆或旋钮,逐渐打开阀门,以确保阀门的顺畅运转和无泄漏现象。

    六、检查阀门:

    再次检查阀门的连接是否牢固,并用漏水测试等方法确认阀门的性能和密封性。

    七、恢复工作环境:

    在确认阀门的安装和连接无误后,打开管道系统的供水或供气系统,恢复工作环境。

    以上就是承插焊截止阀的正确安装方法,注意在安装过程中要仔细操作,确保阀门的连接牢固,并注意阀门的顺畅运转和无泄漏现象。
