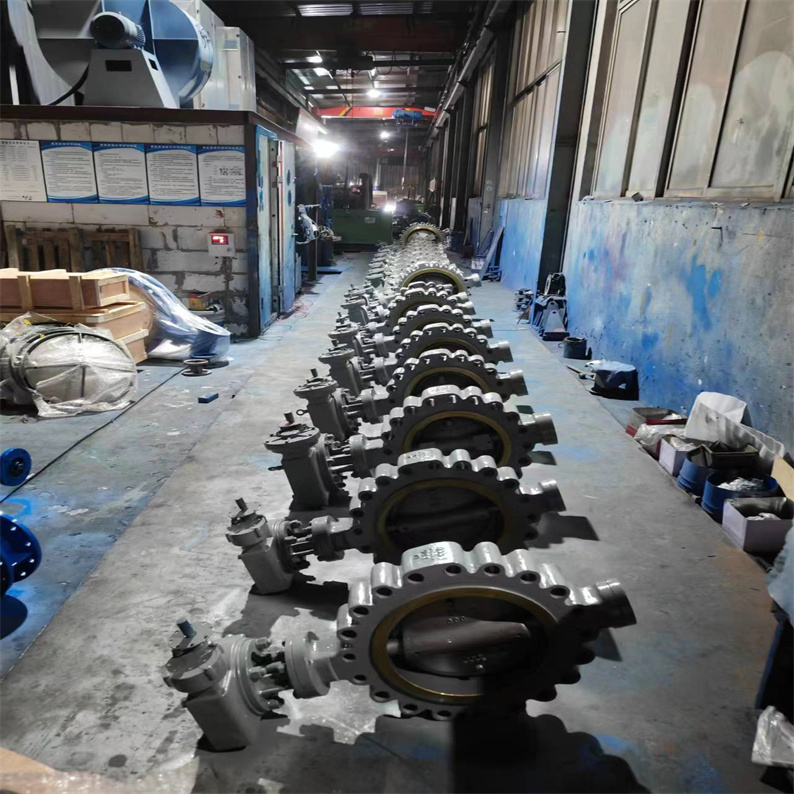

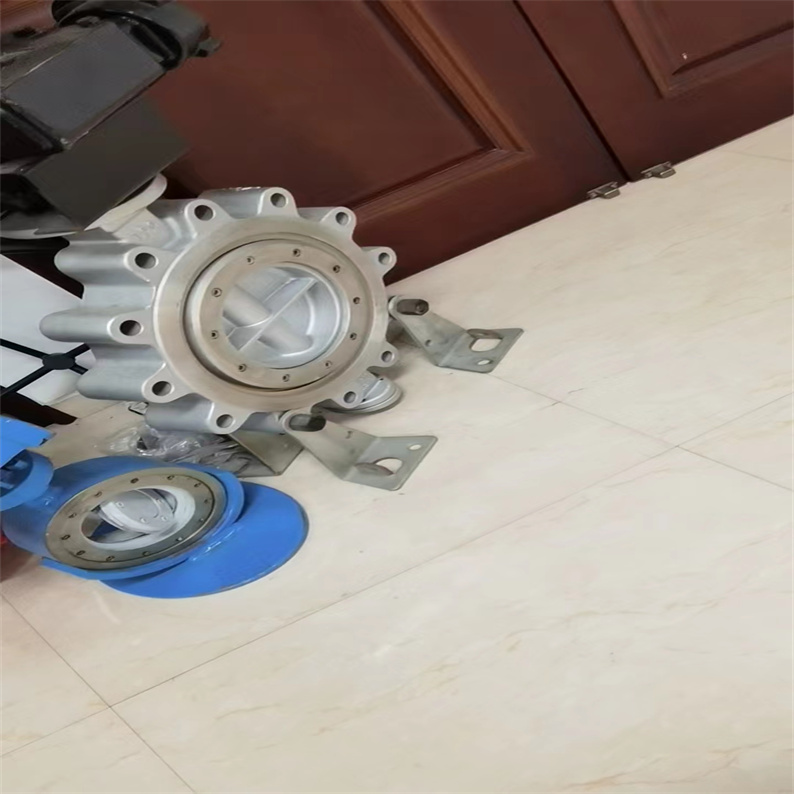

D73H对夹凸耳式硬密封蝶阀选型分析
对夹式硬密封蝶阀 蝶阀又称翻板阀，是一种结构简单的调节阀。可用于低压管道介质开关控制的蝶阀，是指以阀轴周围旋转的关闭件(阀瓣或蝶板)为圆盘，实现开关的阀门。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属、放射性介质等流体的流动。主要起到切断和节流的作用。蝶阀启闭件为圆盘形蝶板，在阀体内绕自身轴线旋转，达到启闭或调节的目的。
对夹式硬密封蝶阀是一种用圆盘启闭件往复旋转90°左右打开、关闭或调节介质流量的阀门。蝶阀不仅结构简单，体积小，重量轻，材料成本低，安装尺寸小，驱动扭矩小，操作简单快捷，而且具有良好的流量调节功能和关闭密封特性。蝶阀被广泛使用。其品种和数量继续扩大，并向高温、高压、大口径、高密封、长寿命、优良的调节特性和一阀多功能发展转变。其可靠性等性能指标均达到较高水平。
随着合成橡胶在蝶阀上的应用，蝶阀的性能得到了提高。由于合成橡胶具有耐腐蚀、耐腐蚀、尺寸稳定、回弹性好、成型方便、成本低等特点，可根据不同的使用要求选择不同性能的合成橡胶，以满足蝶阀的使用条件。
由于聚四氟乙烯(PTFE)耐腐蚀性强，性能稳定，不易老化，摩擦系数低，易于成形，尺寸稳定，可通过填充和添加合适的材料来提高其综合性能，获得更好的强度。低摩擦系数的蝶阀密封材料克服了合成橡胶的局限性。因此，以聚四氟乙烯为代表的聚合物聚合物材料及其填充改性材料在蝶阀中得到了广泛的应用，从而进一步提高了蝶阀的性能。
为了满足高低温、强冲蚀、长寿命等工业应用的要求，金属密封蝶阀得到了很大的发展。高强度合金材料在蝶阀中的应用，使金属密封蝶阀广泛应用于高低温、强冲蚀、长寿命等工业领域，包括大口径(9~750mm)、高压(42.0mpa)、宽温度范围(-196~606℃)蝶阀。
蝶阀打开时，流阻小。当打开在15°~70°左右时，可以进行灵敏的流量控制，因此蝶阀在大口径调节领域得到广泛应用。
由于蝶阀蝶板的运动具有擦拭性，大多数蝶阀可用于悬浮固体颗粒的介质。根据密封件的强度，也可用于粉末和颗粒介质。
对夹式硬密封蝶阀适用于流量调节。由于蝶阀在管道中的压力损失较大，应考虑蝶板在关闭时承受管道介质压力的坚固性。此外，还必须考虑弹性阀座材料在高温下的工作温度限制。蝶阀结构长度小，整体高度小，开闭速度快，具有流体控制特性。蝶阀的结构原理适用于制造大直径阀门。当蝶阀需要控制流量时，正确选择蝶阀的尺寸和类型是很重要的，这样才能正确有效地工作。
一般来说，在节流、调节控制和泥浆介质中，结构长度短，启闭速度快(1/4转)。低压截止(压差小)，建议选择蝶阀。
蝶阀可用于双位调节、缩口地通道、低噪声、气穴和气化现象、少量泄漏到大气中、磨蚀性介质。
在特殊工况下，节流调节，或严格密封，或严重磨损。在低温(深冷)等工况下使用蝶阀时，应使用特殊设计的金属密封带调节装置三偏心或双偏心专用蝶阀。
蝶阀适用于需要密封的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品、各种酸碱等管道。
软密封偏心蝶阀适用于通风除尘管道的双向启闭和调节，广泛应用于冶金、轻工、电力、石化系统的煤气管道和水道。
金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、油品、酸碱等管道，作为调节和节流装置。
除大型变压吸附(PSA)气体分离装置程序控制阀外，金属金属表面密封三偏心蝶阀还可广泛应用于石油、石化、化工、冶金、电力等领域。
一、D73H对夹凸耳式硬密封蝶阀选型分析核心结构与工作原理
结构组成
手动：适用于小口径或无需频繁操作的场合。
电动/气动/液动：支持自动化控制或远程操作，电动执行器配备双重限位及过载保护功能，确保运行安全。
金属硬密封：阀座与蝶板密封面通过不同硬度不锈钢或合金材料实现无摩擦密封，耐高温高压（适用温度可达650℃，不锈钢材质）。
弹性密封：部分型号采用“U”型不锈钢弹性密封圈，兼具金属硬密封与弹性密封特性，低温环境下密封性能稳定。

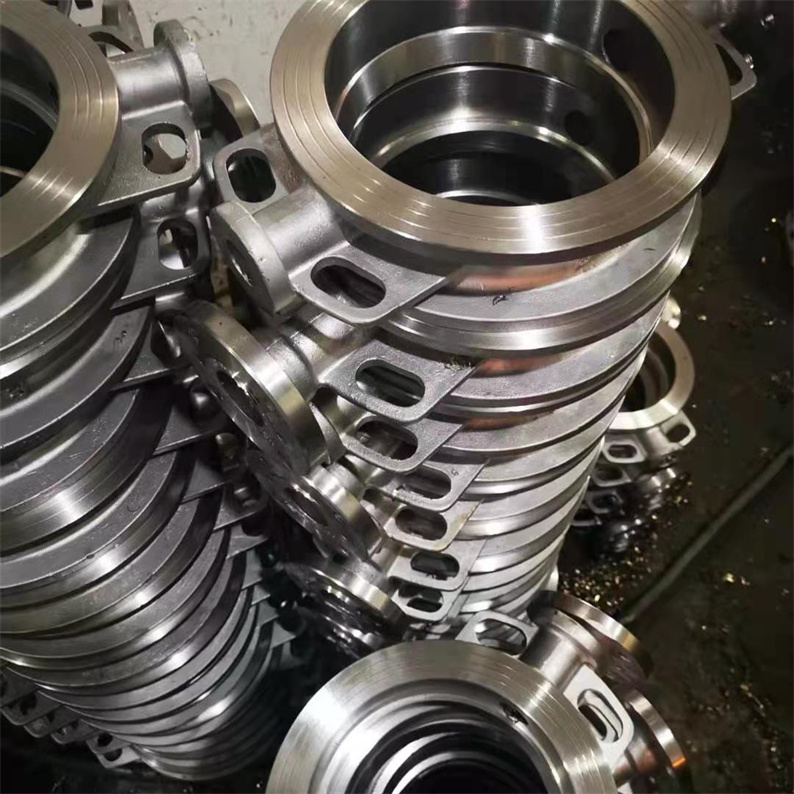

阀体：采用对夹式设计，两端通过螺栓直接固定于管道法兰之间，结构紧凑，重量轻，安装空间小。

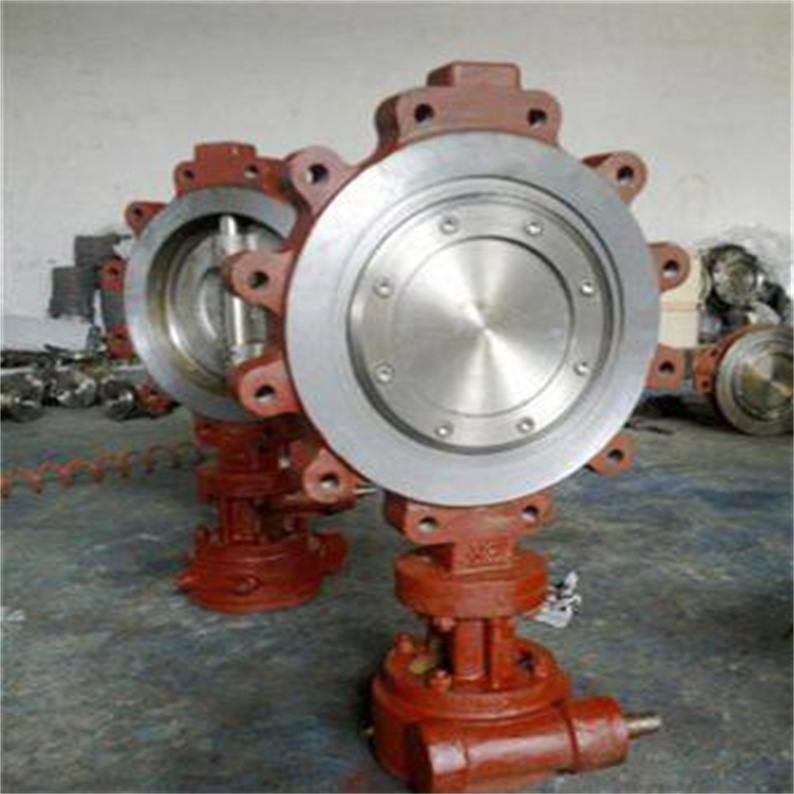

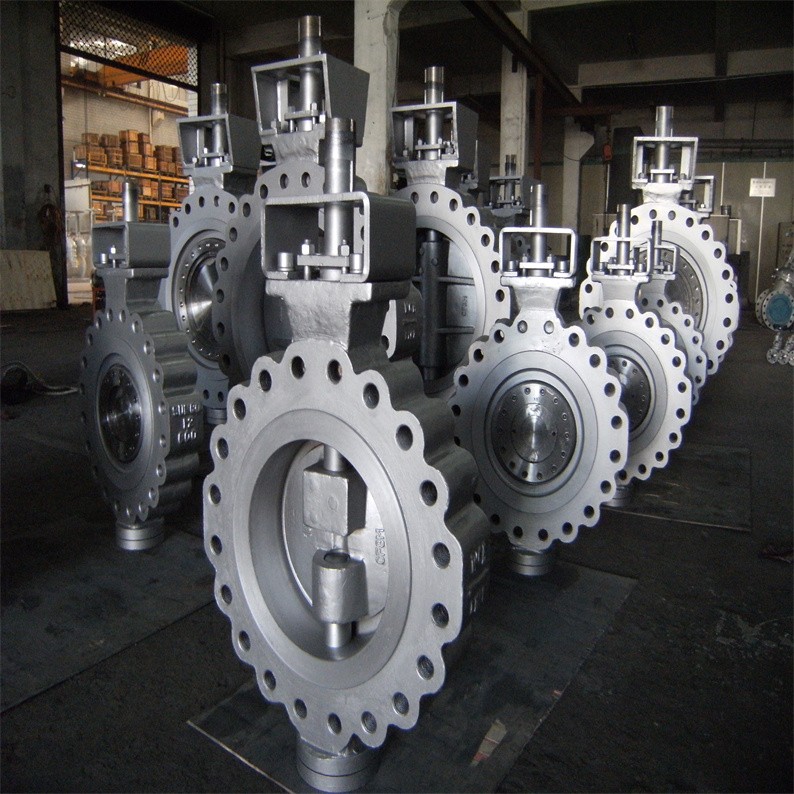

蝶板：三偏心结构（管道中心偏移、密封面中心偏移及锥形倾斜），阀座与蝶板密封面由不锈钢或钴基硬质合金制成，耐磨损且流阻小。大规格蝶板采用绗架结构，强度高，过流面积大。
密封组件：
驱动装置：
工作原理
金属密封：通过阀座与蝶板密封面的金属对金属接触实现密封，耐高温高压，适用于严苛工况。
弹性密封：利用弹性材料的变形填补间隙，增强密封性能，适应低温环境。
启闭原理：驱动装置带动蝶板旋转90°，实现流体的截断或调节。三偏心设计使蝶板在开启时瞬间脱离阀座，关闭时接触即密封，减少摩擦损耗，延长使用寿命。
密封原理：
自锁功能：锥形蝶板的旋转半径大于密封副接触位置的旋转半径，关闭时实现越关越紧的自锁，防止蝶板过位。
二、D73H对夹凸耳式硬密封蝶阀选型分析性能特点与优势
耐高温高压
金属硬密封结构可承受高温（≤650℃）和高压（PN0.6-4.0MPa），适用于蒸汽、油气等严苛工况。
弹性密封圈在低温环境下仍能保持稳定密封性能。
耐磨性强
蝶板密封面堆焊钴基硬质合金，阀座采用Cr13合金或钨络钴合金硬面，耐磨损，使用寿命长。
密封性能优异
三偏心设计消除密封面摩擦，实现零泄漏密封（符合GB/T13927-92标准）。
双向密封功能，安装不受介质流向限制。
流阻小
蝶板开启时流道几乎，流体顺畅通过，压力降低于闸阀、截止阀等，适用于大流量输送系统。
操作灵活
驱动装置支持多工位安装（旋转90°或180°），便于用户使用。
电动/气动执行器实现远程控制，提高自动化水平。
维护便捷
结构简单，零部件少，拆卸方便，降低维护成本。
阀体内无连杆螺栓，避免高温膨胀影响，运行可靠。
三、D73H对夹凸耳式硬密封蝶阀选型分析应用场景
工业管道系统
冶金行业：高炉煤气、转炉煤气等高温高压介质的调节与截断。
电力行业：蒸汽管道、烟气脱硫系统等场合的流量控制。
石油化工：油气输送管道、化工反应釜进出料阀等。
市政建设：给排水管道、污水处理系统等。
特殊工况需求
含尘气体管道：如建材、矿山行业的通风及环保工程，电动对夹式硬密封蝶阀适用于含尘冷热风气体管道的介质流量调节或切断。
腐蚀性介质管道：选用不锈钢或特殊合金材质，适应酸、碱等腐蚀性介质。
高温高压系统
蒸汽系统：三偏心金属密封蝶阀可承受高温高压蒸汽，确保系统安全运行。
油气管道：金属硬密封结构适应油气介质的严苛要求，防止泄漏。
四、D73H对夹凸耳式硬密封蝶阀选型分析选型要点
温度与压力范围
根据介质温度选择材质：碳钢（-29℃～600℃）、不锈钢（-40℃～650℃）。
根据系统压力选择公称压力等级（PN0.6-4.0MPa）。
介质特性
腐蚀性介质：选用不锈钢或特殊合金材质，密封圈材料需匹配（如PTFE耐腐蚀）。
含颗粒介质：避免软密封材质，选择金属硬密封以防止磨损。
流量控制需求
启闭控制：选用开关型电动或气动执行器。
流量调节：选用调节型执行器，配备位置反馈装置，实现精确控制。
安装与维护
安装空间：对夹式设计节省空间，但需预留法兰间距。
维护便利性：三偏心结构寿命长，但维修复杂；中线蝶阀结构简单，易于维护。
密封等级要求
根据工况选择密封等级：三偏心蝶阀可达Class V或零泄漏，中线蝶阀通常为Class VI（允许微量泄漏）。
主要有阀体、蝶板、阀轴、阀体密封圈、轴、自润滑轴承、驱动装置等组成，具有以下特点：
1.结构、型小轻便、操作方便。
2.采用三维偏心结构，蝶板、阀座密封面加工精度高。蝶板在开启的瞬间，密封面脱离。蝶板在关闭的过程中几乎无摩擦，关闭轻便。具有越关越紧自锁功能，自密封性能、密封性能稳定可靠。
3.密封副（蝶板密封圈--阀体密封圈）材料为不锈钢，经过特殊处理，具有金属硬密封和弹性密封的双重优点，抗腐蚀、耐磨损、耐高温，使用寿命长。
4.采用了“径向动平衡密封结构”设计，使蝶板开启阻力极小并可靠地实现了蝶阀进出口双向密封零泄漏。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成,快速准确的实现了关闭接触自动相吻合的密封动作.
5.蝶板流向型设计,具有强度高,过流面积大,流阻小,节省能源.
6.可靠的双向密封功能,是管道系统中要求双向切断的产品,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方案安装.
| 公称通径 |
| ||||||
| 公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | ||
| 试验压力 PS(MPa) | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | ||
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |||
| 适用介质 | 水、蒸汽、油品、酸类腐蚀性等 | ||||||
| 适用温度 | -40℃-600℃ | ||||||
| 名称 | 材料 |
| 阀体 | 铸钢、不锈钢、铬钼钢 |
| 蝶板 | 铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 密封圈 | 不锈钢、聚内脂、抗磨材料、氟塑料 |
| 填料 | 柔性石墨 |

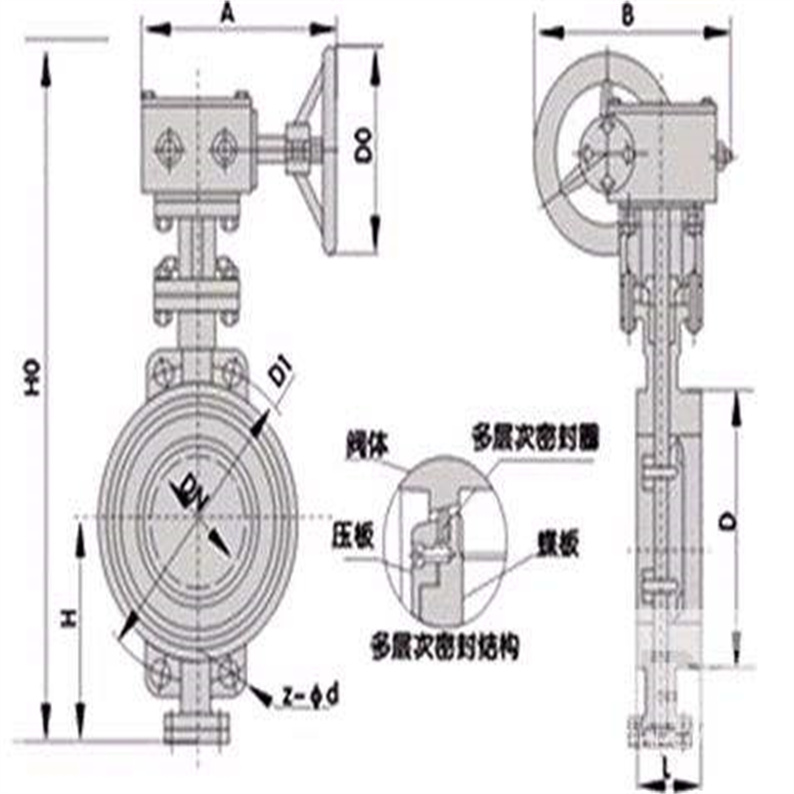

| DN(mm) | L | D1 | D2 | N-d | H | H1 | H2 |
| 50 | 43 | 110 | 90 | 4-14 | 50 | 200 | 75 |
| 80 | 49 | 150 | 128 | 4-18 | 50 | 226 | 98 |
| 100 | 56 | 170 | 148 | 4-18 | 50 | 250 | 130 |
| 125 | 64 | 200 | 178 | 4-18 | 50 | 295 | 150 |
| 150 | 70 | 225 | 202 | 4-18 | 55 | 315 | 165 |
| 200 | 71 | 280 | 258 | 4-18 | 60 | 380 | 210 |
| 250 | 76 | 335 | 312 | 4-18 | 65 | 405 | 245 |
| 300 | 83 | 395 | 365 | 4-22 | 65 | 460 | 280 |
| 350 | 92 | 445 | 415 | 4-22 | 70 | 525 | 315 |
| 400 | 102 | 495 | 465 | 4-M20 | 70 | 540 | 345 |
| 450 | 114 | 550 | 520 | 4-M20 | 95 | 620 | 380 |
| 500 | 127 | 600 | 570 | 4-M20 | 100 | 650 | 410 |
| 600 | 154 | 705 | 670 | 4-M24 | 105 | 690 | 460 |
| 700 | 165 | 810 | 775 | 4-M24 | 105 | 780 | 510 |
| 800 | 190 | 920 | 880 | 4-M27 | 110 | 860 | 580 |
| 900 | 203 | 1020 | 980 | 4-M27 | 120 | 900 | 630 |
| 1000 | 216 | 1120 | 1080 | 4-M27 | 120 | 980 | 700 |
| 1200 | 254 | 1340 | 1295 | 4-M30 | 140 | 1100 | 810 |
| 1400 | 279 | 1560 | 1510 | 4-M33 | 160 | 1200 | 930 |
| 1600 | 318 | 1760 | 1710 | 4-M33 | 180 | 1330 | 980 |
| 1800 | 356 | 1970 | 1920 | 4-M36 | 180 | 1450 | 1050 |
| 2000 | 406 | 2180 | 2125 | 4-M39 | 190 | 1560 | 1150 |
五、D73H对夹凸耳式硬密封蝶阀选型分析维护与故障排除
定期检查
表面清洁：清理阀门表面灰尘、油污，防止腐蚀。
密封面检查：修复磨损或划痕，更换损坏的密封件。
驱动装置检查：确认电动/气动执行器运行正常，无异响或过热。
常见故障及排除
检查介质压力是否超限。
清理阀体内腔，降低摩擦。
等待电机冷却后复位热保护。
更换磨损的密封圈或堆焊密封面。
调整执行器行程，确保蝶板闭合到位。
检查电源或气源是否正常。
确认控制器信号是否正确。
检查限位开关是否调整到位。
在工业阀门领域，对夹式蝶阀凭借其的连接方式，成为中小型管道系统流量控制的主流选择。然而，许多用户对其“螺栓夹紧”原理、适用场景及潜在风险仍存疑惑。从结构原理、安装规范、工况适配三大维度解析，助力用户科学选型、规避风险。
一、对夹式蝶阀的核心连接原理：螺栓夹紧的力学逻辑
对夹式蝶阀通过双头螺栓与管道法兰直接连接，形成“阀体-密封圈-管道法兰”的夹紧结构，其核心设计逻辑可归纳为三点：
(1) 无凸缘设计：阀体两端无法兰凸缘，仅保留螺栓孔，轴向尺寸较法兰式蝶阀缩短40%-50%，尤其适合狭窄空间（如泵房、换热站）的紧凑布局。
(2) 密封圈承压机制：采用EPDM橡胶或PTFE密封圈，通过螺栓预紧力挤压密封圈，使其填充阀体与管道法兰间的微小间隙，实现零泄漏。艾德默实验室数据显示，标准扭矩下密封圈压缩率达15%-20%，可耐受1.6MPa压力。
(3) 扭矩标准化：不同口径阀门对应特定螺栓扭矩值（如DN100口径需35-40N·m），过紧易导致密封圈永长变形，过松则引发泄漏。艾德默提供扭矩对照表及液压扳手校准服务，确保安装精度。
二、安装规范：细节决定密封可靠性
对夹式蝶阀的安装需严格遵循“三步校验法”：
(1) 法兰平整度检测：使用塞尺检查管道法兰密封面平面度，误差需≤0.1mm，否则需研磨处理。
(2) 螺栓对称紧固：采用“十字交叉法”分3次逐步拧紧螺栓，紧固至50%扭矩，二次至80%，达到标准值。艾德默建议使用扭矩扳手并记录数据，避免人为误差。
(3) 密封圈保护：安装前在密封圈表面涂抹硅脂润滑剂，减少启闭摩擦；避免与尖锐工具接触，防止划伤导致泄漏。
三、工况适配：优势场景与风险预警
1) 优势场景：
① 中小型管道系统：DN50-DN300口径中，对夹式蝶阀因成本低（较法兰式低25%-35%）、安装快（工期缩短60%），广泛应用于空调循环水、消防水系统。
② 频繁调节工况：橡胶密封圈摩擦系数低，启闭扭矩仅为法兰式蝶阀的60%，适合需每日启闭10次以上的场景（如换热站旁通阀）。
2) 风险预警：
① 高温高压限制：橡胶密封圈耐温≤120℃，超过后易老化失效；若介质压力>2.5MPa，需改用金属密封型对夹阀（成本增加40%）。
② 振动工况：螺栓连接刚性较弱，在泵出口、压缩机管道等振动频率>25Hz的场景中，需加装防松垫圈或改用法兰式蝶阀。
③ 颗粒物介质：若介质含泥沙、焊渣等颗粒，易划伤密封圈，导致泄漏率激增。艾德默建议在此类工况加装Y型过滤器或选用硬密封对夹阀。
D73H对夹凸耳式硬密封蝶阀选型分析结语
对夹式蝶阀的螺栓夹紧连接方式虽具经济优势，但需严格匹配工况需求。
