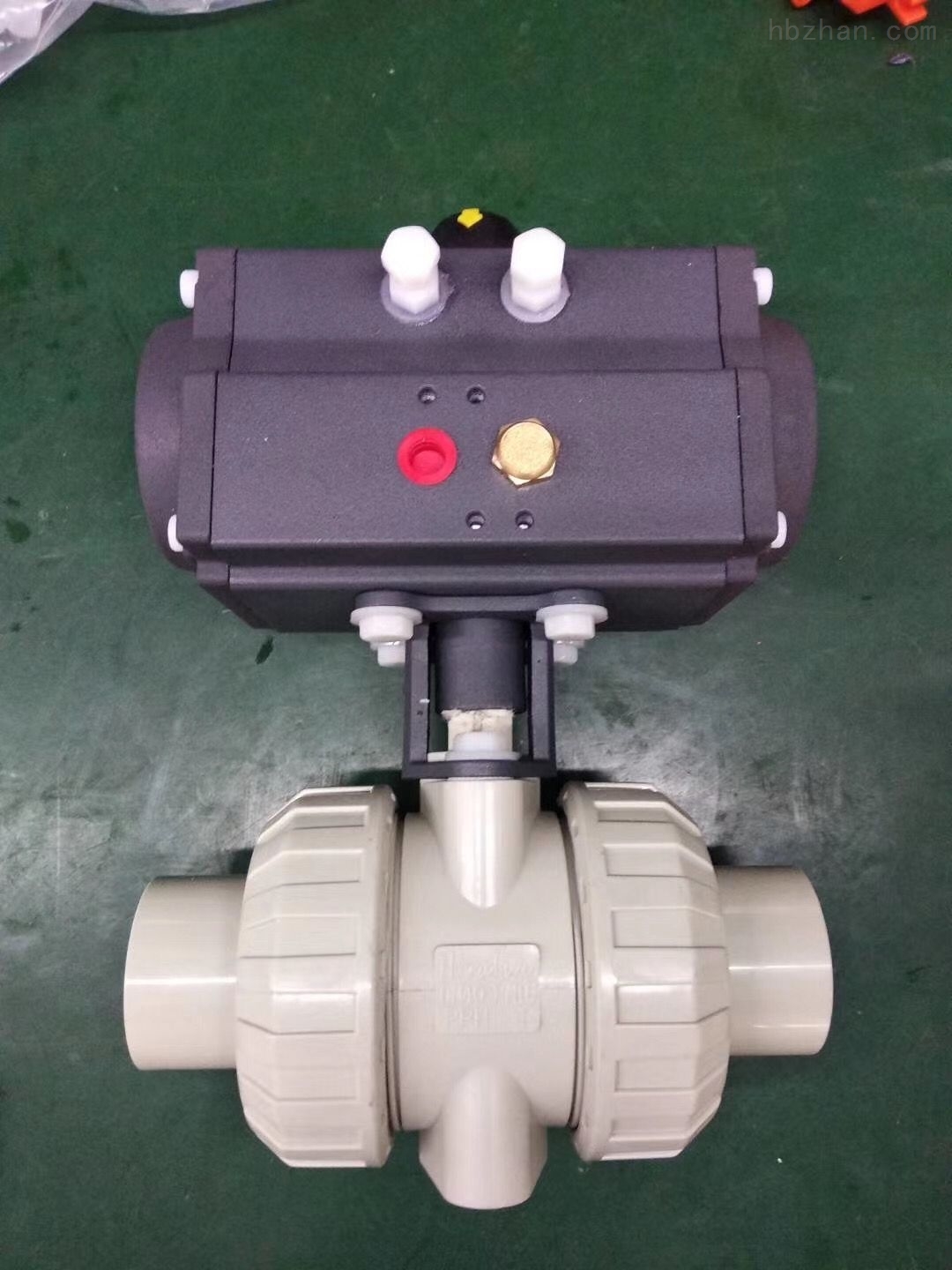

气动双活接塑料球阀

气动双活接塑料球阀

简要描述:
PPR气动双活接塑料球阀与ppr管连接时,需要使用热熔机进行热熔连接,安装与操作方式需要按照热熔机的正确使用方法连接起来。

更新时间:2020-11-17

访问量:1897

厂商性质:生产厂家

生产地址:SH

品牌申弘加工定制
连接形式法兰材质碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体压力环境常压
工作温度常温流动方向单向
驱动方式手动零部件及配件球体
形态球式类型二通式
密封形式软密封式公称通径10-800mm

PPR气动双活接塑料球阀产品说明:

本实用新型公开了一种塑料球阀,本实用新型属于球阀技术领域,尤其涉及一种塑料球阀。球阀是用带圆形通孔的球体作启闭件,球体随阀杆转动,以实现启闭动作的阀门。普遍的球阀拆装很不方便,当其损坏时多是采用直接跟换的方式。并且球体及球座之间的橡胶密封圈往往是不固定的,容易在球体转动过程中挤压移位,从而导致密封性能降低或失效,严重影响使用寿命。


1.双活接球阀是什么

作为一个比较宽泛的概念,球阀其实就是用来控制水流开关的,用手动来达到控制流量得到目的。PPR双活接球阀就是一种这样的管道管件,有的球阀中间开关部分为铜材料,大多数阀门厂家都有多种材质选择,比如雅洁管业,就有双活接球阀、铜塑球阀、全塑球阀等产品。为什么要活接呢?其实就是为了以后能够对阀门进行拆卸,方便更换。

2.双活接球阀的作用

在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业,普遍使用,主要用来截断或者接通管路中的介质,也可以用作流体的控制和调节,就是控制水流大小。

其中,金属的球阀,硬密封V型球阀的球芯和堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于固体颗粒、含纤维的颗粒等介质。

3.双活接球阀的焊接

球阀两端与ppr管连接时,需要使用热熔机进行热熔连接,安装与操作方式需要按照热熔机的正确使用方法连接起来。


(一)要解决的技术问题
本实用新型要解决的技术问题是提供一种拆装方便且密封性良好的聚乙烯PE塑料球阀。活接球阀采用双由令承插连接,不须使用特殊工具即可快速装配,具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。气动塑料球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广,例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

产品特点:

1、UPVC气动活接球阀采用双向双由令结构,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。

2、UPVC气动活接球阀阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。

3、垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。

4、UPVC气动活接球阀阀阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6。

5、介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。

6、优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。

气动执行器:

本公司采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。


(二)技术方案
为解决上述技术问题,本实用新型提供一种塑料球阀,其包括阀体前段、阀体后段、球座、球体、阀杆、扳手及中心定位块;阀杆与阀体后段之间设置有 O型圈;中心定位块位于球体底端的中心位置;球座及球体之间设置有橡胶密封圈,该橡胶密封圈上设置有与之一体连接的突出卡环及与球体相匹配的弧形环面;球座上设置有与突出卡环相匹配的环形卡槽。其中,阀体前段及阀体后段之间的螺纹连接处设置有密封圈及第二密封圈。其中,中心定位块为一个圆球,该中心定位块的上下两端分别活动卡接于球体的底端及阀体后段的内腔底端。

主要材质

NO

名称

材质

1

阀体

FRPP

2

FRPP

3

压紧

FRPP

4

接头(螺口,承接)

FRPP

5

拼紧螺帽

FRPP

6

密封圈

PTER

7

手柄

ABS

8

阀杆

FRPP

9

O型密封圈

EPDM.FPM

10

O型密封圈

EPDM.FPM

11

O型密封圈

EPDM.FPM

12

密封圈

EPDM.FPM

PPR气动双活接塑料球阀

外形尺寸:



N

ZG

D

L

L1

工作压力 (Mpa)

15

1/2"

20

100

15

0.6

20

3/4"

25

120

17

0.6

25

1"

33

135

20

0.6

32

1 1/4"

40

150

23

0.6

40

1 1/2"

50

170

25

0.6

50

2"

63

200

28

0.6

65

2 1/2"

75

215

32

0.5

80

3"

90

265

35

0.4

100

4"

110

360

45

0.4



与现有技术相比,本实用新型的阀体是由阀体前段及阀体后段通过螺纹连接组成,使得本球阀的拆卸十分方便,便于球阀各零部件的跟换,提高了整体的使用寿命;并且把球座及球体之间的橡胶密封圈卡接于球座上,可以防止橡胶密封圈随球体转动而挤压移位,进一步提高了球座及球体之间的密封性能;而在阀体前段及阀体后段的螺纹连接处设置密封圈及第二密封圈,有效提高了阀体本身的密封效果,并且当阀体密封性能降低时,可以通过拧紧螺纹挤压该密封圈达到再度提高密封性的效果;其中,中心定位块采用圆球的形状,既起到定位效果,又有效提高了球体转动时的灵活性;在球体上增设与球座相匹配接触的第二O型圈,进一步提高了球座与球体之间的密封性能;而球座上与第二O型圈相接触处采用圆角的形式,可以减少该第二O型圈的磨损,提高其使用寿命;另外,共设置两个O型圈,进一步提高了阀体与阀杆之间的密封性能;而阀座分别与阀体前段及阀体后段之间都设置密封圈,地提高了该处的密封性。

订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号,请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”,也十分愿意帮助用户解决生产中所遇到的难题。
